Jel hivatkozás megadása Forrásjelhez

Az alábbi lépéseket követve határozza meg a forrás típusú Metszet, Homlokzat, Falnézet, Részlet és Munkalap jelek hivatkozási adatait.

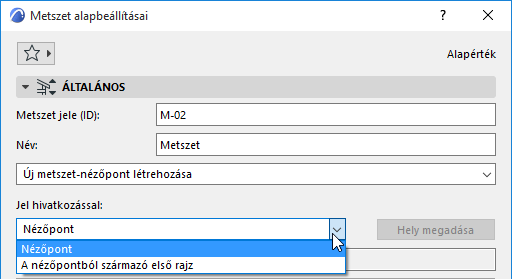

Amikor új forrásjelet helyez el az Alaprajzon egy nézőpont létrehozásához, az eszköz Alapérték panelén két lehetőség közül választva határozhatja meg a jelhivatkozást:

•A nézőpont vagy

•A nézőpontból származó első rajz. („Első” alatt a Navigátor Tervlapkönyvében kiválasztható legelső rajzot kell érteni.)

A következő Metszet például úgy lett meghatározva, hogy az ebből a nézőpontból létrehozott első elhelyezett rajz adatait jelenítse meg.

Ha az „első elhelyezett rajz” lehetőséget választja, és még nem lett elhelyezve egy rajz sem, akkor a jel automatikus szöveget jelenít meg (például #Rajz azonosító), majd a rajz elhelyezése után az automatikus szöveg helyét átveszik a megfelelő adatok.

Ugyanezek a jelölő adatok láthatók a Metszet beállítások párbeszédpanel Jel panelein is.

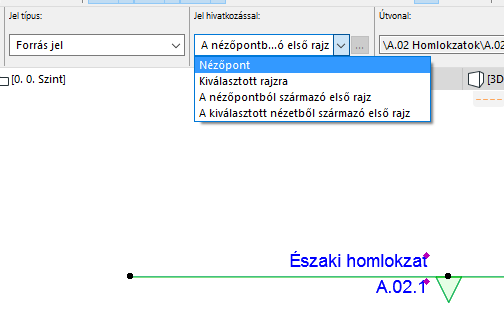

Már elhelyezett forrásjel kiválasztása, és az eszköz Kijelölési beállítások panel vagy az Infótábla megnyitása esetén két további választási lehetőség nyílik meg, mivel előfordulhat, hogy a nézőpontból már több rajz vagy nézet készült:

•A kiválasztott rajzra

•A kiválasztott nézetből származó első rajz

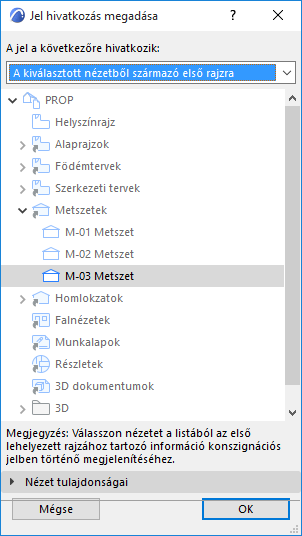

A két lehetőség egyikének kiválasztásával megjelenik egy mappa-párbeszédpanel, amelyben a Navigátor Tervlapkönyve vagy a Navigátor Nézet térképe látható. A kiválasztható rajzok vagy nézetek (vagyis azok, amelyeket a kijelölt Metszet nézőpontból hoztak létre) kijelölhetők, a többi elem pedig szürkén jelenik meg és nem jelölhető ki.

Megjegyzés: A nézetre való hivatkozás lehetősége abban az esetben érhető el, ha a kívánt Rajz egy másik terv Tervlapkönyvében található (és ezért nem szerepel a „Jel hivatkozás megadása” párbeszédpanel felsorolásában).

Lásd Nézet elhelyezése külső Archicad tervből (menüparancs).

Mivel a tényleges rajzra nem lehet hivatkozni, hivatkozhat arra a Nézetre (az aktuális tervben), amelyből a Rajzot létrehozták (a másik tervben). A jelölő az ebből a nézetből elsőként létrehozott rajz adatait jeleníti meg automatikus szövegként (pl. #Rajz név, #Rajz azonosító). Amikor a referencia rajzot tartalmazó Tervlapkönyvet megnyitják a jelölőt tartalmazó terv mellett, a jelölőn megjelennek a rajz helyes adatai.

A jelölőben megjelenő hivatkozási adatok előnézetben láthatók a Hivatkozás szöveg mezőben, míg a hivatkozott elem (például rajz) létre nem jön a tervben.
