構成要素パネル

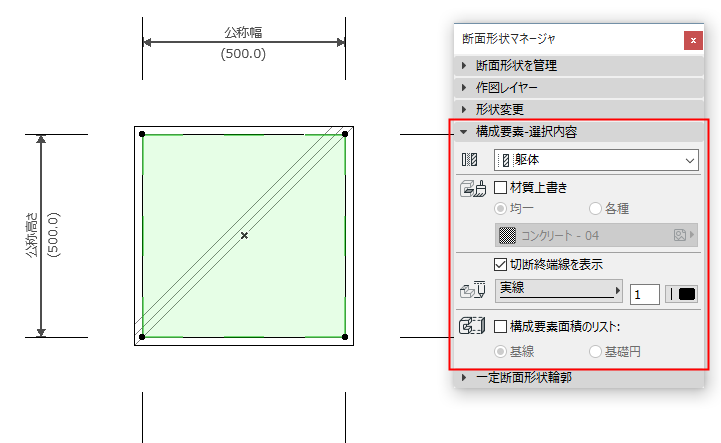

[断面形状編集]で、塗りつぶし構成要素を選択します。

断面形状マネージャの[構成要素]パネルを使用して、以下のパラメータを編集します。

構成要素タイプ

選択した構成要素（躯体、仕上げ、またはその他）を定義します。この定義は、複雑な要素の躯体表示に反映されます。

詳細については、「躯体表示」を参照してください。

材質上書き

[材質上書き]をオンにして、ポップアップから新しい材質を選択します。これがオフの場合、選択した構成要素では、塗りつぶしのビルディングマテリアルで定義された材質が使用されます。

[断面形状編集]でカスタム材質を使用して、個々の塗りつぶしの辺を上書きした場合、このパネルでは「各種」と表示されます。

切断終端線を表示

これをオンにして、切断終端線を表示します。

選択した断面形状の塗りつぶし構成要素の線種とペンを定義します。要素が切断されている場合、この線種とペンが分離線に使用されます。

構成要素面積のリスト

[基線]または[基礎円]のいずれかを選択して、Archicadが構成要素の連動一覧表でこの構成要素の表面積をどのように計算するかを定義します。

断面形状編集で基礎線または基礎円を表示して編集するには、[ビュー]→[表示オプション（スクリーン）]→[構成要素面積の基線/基礎円]をオンにしていることを確認してください。

詳細は、「Archicadの構成要素データ」を参照してください。
