端部/エッジリリース

構造解析モデルの各1D部材および2D部材に対して、それぞれ端部/エッジリリース値を設定できます。

変換値(U)と回転値(Fi)は、構造部材の端部またはエッジでの力の伝達を、そのローカル座標系(x、y、z)の3方向で表します。

これらの値は物理モデルには影響しませんが、構造解析では重要になります。

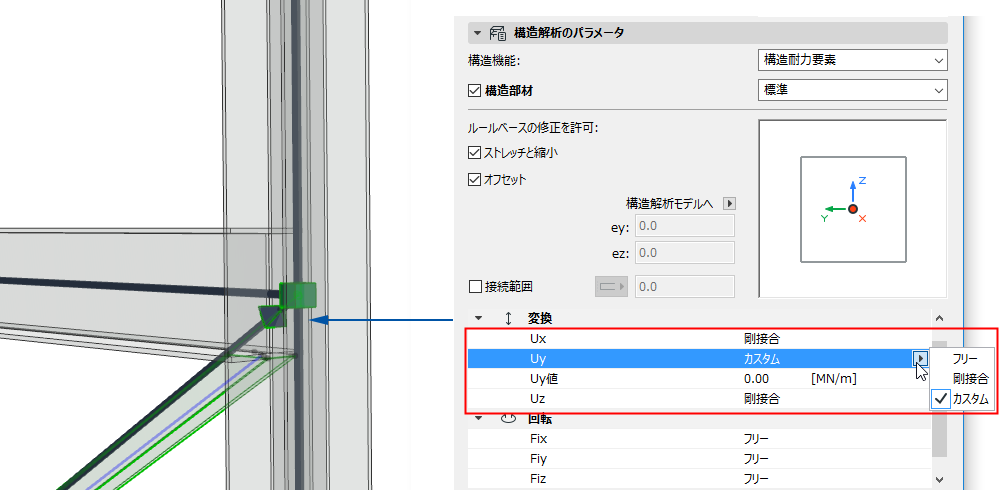

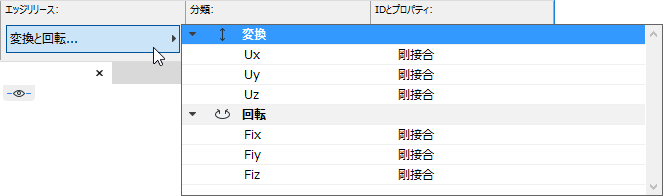

端部/エッジリリース制御は、適用可能な要素設定ダイアログと情報ボックスの[構造解析パラメータ]パネルで使用できます。


1D部材の場合、端部に対する変換値と回転値を設定します(均一な値または各端部に個別に)。

2D部材の場合、全てのエッジに対する変換値と回転値を設定します。

コメント:

2D部材にカスタムエッジを設定するには、ペットパレットを使用します。「各端部にカスタムリリースを設定」を参照してください。

リリース値をSAF形式にエクスポートするために、生成ルールダイアログで、構造解析部材の接続されていない全ての端部、エッジ、エッジ辺に[全て剛接合]の上書きを適用できます。

端部/エッジリリース(生成ルール)」を参照してください。

リリース値:剛接合、フリー、カスタム

全てのリリースはデフォルトで剛接合に設定されていますが、各方向と構成要素に別の値を設定して、固定、ヒンジ、およびローラータイプのリリースを実現できます。

選択した構成要素から:剛接合、フリー、カスタムのいずれかを選択します。

カスタムの場合:手動で目的の値を入力します。


端部/エッジのリリースシンボル

[端部/エッジリリース]切り替えボタンをオンにすると、カスタマイズされた値を持つ部材の端部またはエッジにリリースシンボルが表示されます (デフォルトでは、全ての端部とエッジが剛接合に設定されています)。


全て剛接合

部材のリリース値が全て剛接合(デフォルト値)の場合、シンボルは表示されません。

ヒンジリリース

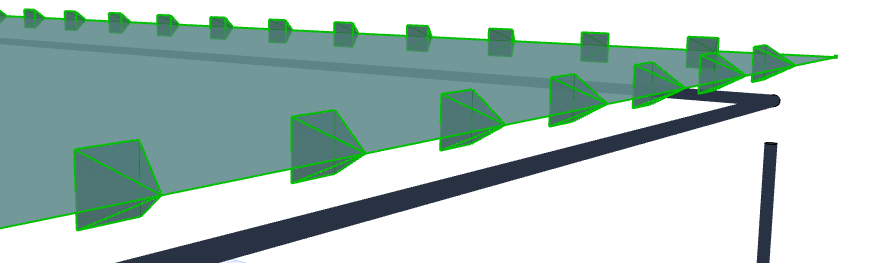

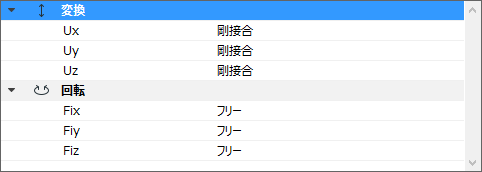

「ヒンジ」または「固定」リリースを含む部材(変換は全て剛接合、回転は全てフリー):シンボルはピラミッドです。

HingedEdge.png HingedEdge3D.png

カスタムリリース

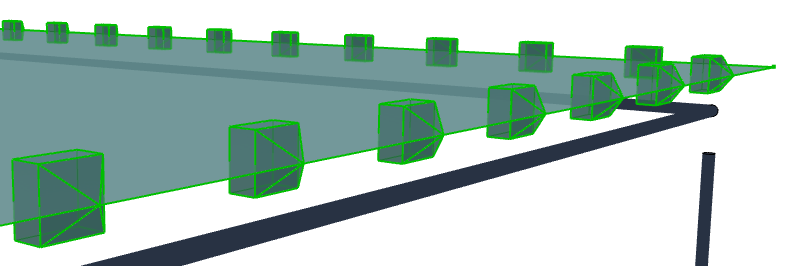

他の変換値または回転値を使用する部材の場合、シンボルは「ハウス」です。


端部/エッジリリースの色

これらの色は、「構造解析モデル表示(環境設定)」でカスタマイズします。

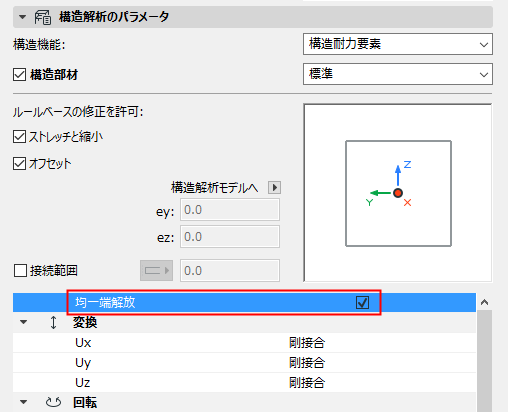

均一端解放

1D部材の場合、このチェックボックスをオンにすると、両端に等しい値が設定されます。オフの場合、各端部に個別に値を設定します。


各端部にカスタムリリースを設定

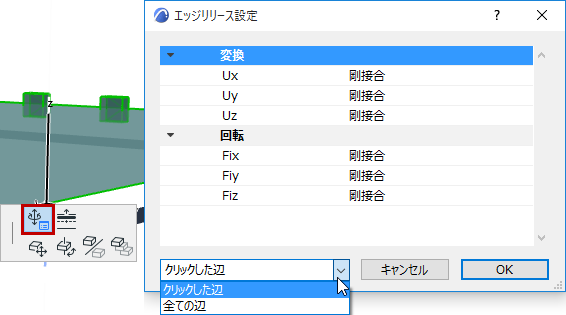

2D部材の場合、ペットパレットを介してエッジリリース設定をカスタマイズできます。

1.2D部材を選択します。

2.エッジのペットパレットから、辺のカスタム設定を選択します。

3.エッジリリース値を設定します。

[クリックした辺]を有効にして、クリックした辺にのみ値を適用します。

または[全ての辺]を有効にします。

4.[OK]をクリックして適用します。
