ゾーン

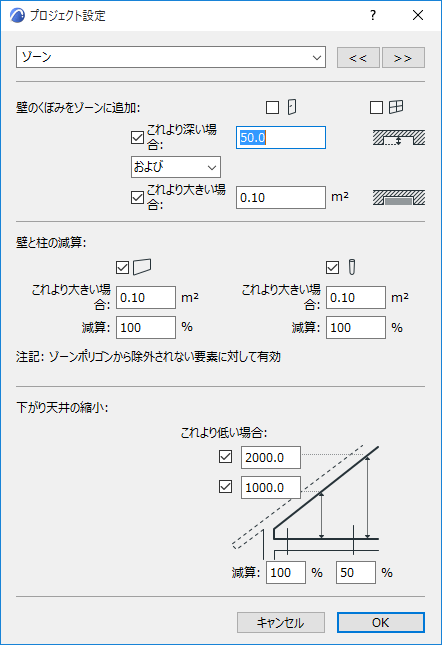

このダイアログを表示させるには、[オプション]→[プロジェクト設定]→[ゾーン]と選択します。これらのオプションは、ゾーンリストでのゾーンの計算方法を定義します。


ここで行う設定は、作業中のプロジェクトに固有である、プロジェクトと共に保存される設定です。別のユーザーが自身のコンピュータでプロジェクトを開いた場合、同じ設定が適用されます。

注記:ゾーン計算設定の変更の影響を確認するには、[デザイン]→[ゾーンを更新]コマンドを実行する必要があります。

ゾーンを更新する」を参照してください。

壁のくぼみをゾーンに追加

このオプションは、大きいドア/窓のくぼみをゾーンの計算時にどのように考慮するかを定義します。

ここで定義された基準を満たすドア/窓のくぼみは、ゾーン面積の計算時にゾーンの一部として含められます。

ドアおよび/または窓のくぼみをゾーン計算で考慮する場合は、[ドア]および[窓]アイコンをチェックします。

[これより深い場合]:考慮するくぼみの最小の深さを入力する場合は、このボックスをチェックし、最小の深さをテキストボックスに入力します。

[これより大きい場合]:考慮するくぼみの最小の表面積を入力する場合は、このボックスをチェックし、最小の面積をテキストボックスに入力します。

考慮するべきくぼみのサイズ(最小の深さまたは最小面積)をさらに定義するには、ドロップダウンメニューで[および]または[または]をクリックします。

壁と柱の減算

[これより大きい場合]:壁、カーテンウォール、または柱を含むゾーンのサイズの計算時に、面積を減算する必要のあるこれらの最小面積を入力します (この最小限度よりも小さい要素は、ゾーンサイズに含まれます)。

[減算]:壁/柱の面積の何パーセントをゾーン面積から減算するかを入力します。

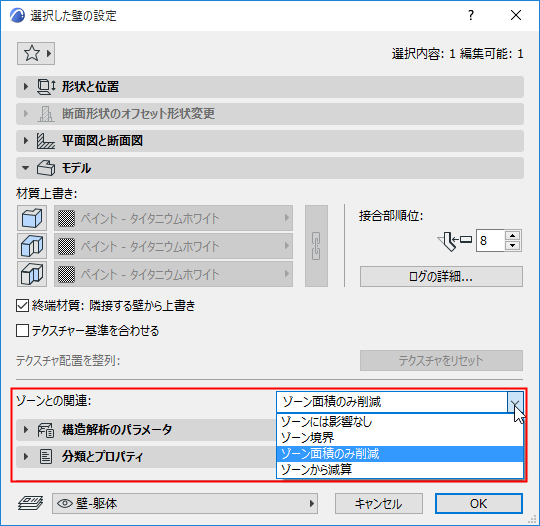

注記:このオプションは、[設定]ダイアログボックスで[ゾーン面積のみ削減]または[ゾーンから減算]に設定されている要素にのみ有効です。


下がり天井の縮小

このコントロールを使用すると、下がり天井の下の面積をゾーンの面積から排除できます。

1つまたは2つの高さ制限値を設定できます。

[1番目のチェックボックス]: このボックスをチェックすると、ゾーンサイズ計算の際に考慮する最初の高さ制限値を定義できます。

[2番目のチェックボックス]: このボックスをチェックすると、ゾーンサイズ計算の際に考慮する2番目の高さ制限値を定義できます。

[減算]:このテキストボックスを使用して、ゾーン面積から減算する天井の下の面積のパーセントを定義します。2つまでの異なった減算パーセントを、定義した高さ制限値ごとに1つずつ入力できます。

この面積縮小設定によるゾーンの面積の減算値を確認するには、ゾーンを更新し、[ゾーン面積の計算]パネルでそのゾーンを選択してデータを表示します。
