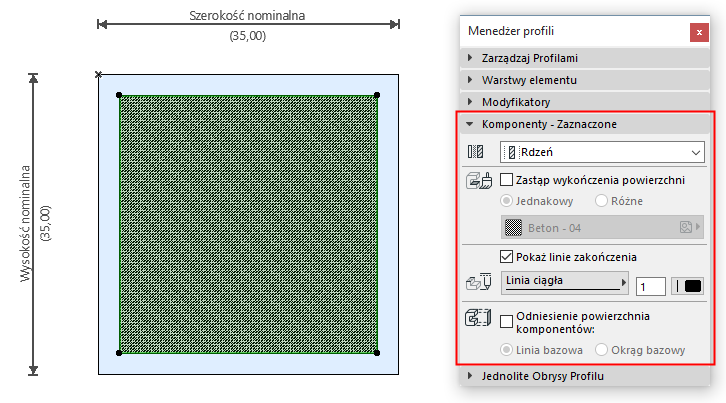

Wybierz komponent wypełnienia w Edytorze profili.
Użyj panelu Komponenty Menedżera profili, aby edytować następujące parametry:
Typ komponentu
Określ wybrany komponent jako Rdzeń, Wykończenie lub Inne. Ustawienie to będzie mieć wpływ na Częściowe wyświetlanie struktury elementu złożonego.
Zobacz Wyświetlanie struktury.
Zastąp wykończenia powierzchni
Zaznacz pole Zastąp wykończenia, aby wybrać nowe wykończenie z rozwijanego menu. W przeciwnym razie, zaznaczony komponent wykorzysta wykończenie skonfigurowane w Materiale budowlanym wypełnienia.
Po nadpisaniu pojedynczej krawędzi wypełnienia własnym wykończeniem w Edytorze profilu, w tym panelu będzie ona przedstawiona jako „Różna”.
Pokaż linie zakończenia
Zaznacz to pole, aby wyświetlić Linie zakończenia.
Określ typ linii i pióro dla komponentu wypełnienia wybranego Profilu. Ten typ linii i pióra zostaną użyte do linii końcowych po przecięciu elementu.
Odniesienie powierzchnia komponentów
Wybierz Linia bazowa lub Okrąg bazowy, aby określić w jaki sposób Archicad powinien obliczyć powierzchnię tego komponentu w Interaktywnym zestawieniu komponentów.
Aby zobaczyć i zmienić Linię bazową lub Okrąg bazowy w Edytorze profilu, sprawdź, czy aktywna jest opcja Widok > Opcje wyświetlania > Linia/okrąg bazowy powierzchni komponentu.
Szczegóły - zobacz Dane komponentów w Archicadzie.
