Funkcja Częściowego Wyświetlania Struktury pozawala wyświetlić elementy konstrukcji na kilka różnych sposobów w zależności od definicji komponentów elementów.
Na przykład, przy współpracy z innymi projektantami lub inżynierami, możesz chcieć pominąć ściany nienośne i wyświetlić/wydrukować tylko nośne komponenty złożonych elementów.
Aby przełączyć preferowaną Opcję wyświetlania struktury, należy wykonać jedną z poniższych czynności:

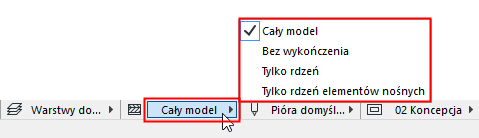

•Skorzystać z okna wyskakującego Częściowe wyświetlanie struktury z paska Opcji podręcznych znajdującego się w dolnej części okna

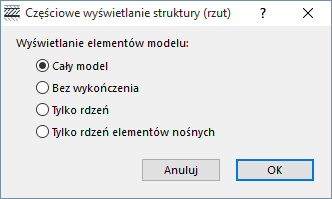

•Ustaw te preferencje za pomocą menu Dokument > Częściowe Wyświetlanie Struktury; zostaną one zastosowane dla bieżącego okna i będą mogły zostać zapisane osobno dla każdego widoku.
Użyj pierwszych trzech opcji, aby pokazać lub ukryć komponenty elementów złożonych oraz okładziny słupów w zależności od tego, jak komponenty te zostały zdefiniowane.
Zobacz Jak zdefiniować warstwy jako “Rdzeń” lub “Wykończenie”.
1.Cały model: Jest to ustawienie domyślne. Wyświetlone są wszystkie części modelu.
2.Bez Wykończenia: Model wyświetlony będzie bez:
–warstw/komponentów określonych jako “Wykończenie” i
–okładzin słupów zdefiniowanych jako “Wykończenie”
3.Tylko Rdzeń: Pokazane będą tylko struktury określone jako “Rdzeń” (dotyczy struktur złożonych lub warstwowych i słupów z okładziną)
Zobacz także Automatyczne wymiarowanie warstw w elementach warstwowych/profilowych.
4.Tylko Rdzeń Elementów Nośnych: Czwarta opcja uwzględnia wszystkie elementy konstrukcyjne (nie tylko warstwowe/złożone). Ta opcje spowoduje ukrycie wszelkich elementów, które zostały sklasyfikowane jako "nienośne" lub "niezdefiniowane".
Opcja “Tylko Rdzeń Elementów Nośnych" działa na trzy sposoby:
-Elementy sklasyfikowane jako “Nienośny” lub “Niezdefiniowany” zostaną ukryte; wszystkie elementy sklasyfikowane jako “Nośny” zostaną wyświetlone.
-Pokazane są tylko rdzenie nośnych struktur warstwowych i złożonych.
-Poza rdzeniami słupów pokazane są dodatkowo okładziny słupów zdefiniowane jako "Rdzeń" w Ustawieniach słupa.
