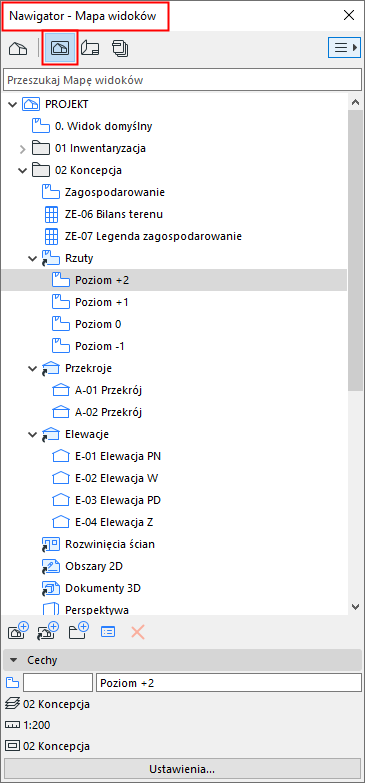

Lista zapisanych widoków projektu.
Ikony widoków (w oknie Nawigator i na pasku zakładek) są niebieskie.
Użyj pola wyszukiwania, aby wyszukać elementy według nazwy.
Czym jest Widok?
Widok jest zapamiętaną wersją Ujęcia - Widoku Projektu. Każdy widok jest definiowany przez Ustawienia widoku, które są konfigurowane w określonym celu.
Ustawienia widoku to:
•Częściowe wyświetlanie struktury
•Zestaw piór
•Kombinacje opcji reprezentacji modelu
•Zastąpienie graficzne
•Etap przebudowy
•Ustawienia modelu analitycznego konstrukcji
•Płaszczyzna cięcia dla rzutu
•Wymiary
•Powiększenie i Obrót
•Ustawienia obrazka (dla widoków 3D) zawierające: Parametry widoku 3D (łącznie z powiększeniem), Przefiltrowane elementy w 3D, Style 3D, Parametry przekroju 3D, Przekrój 3D oraz Ustawienia renderingu.
•Dostępne opcje wyboru (Tylko 3D)
Zobacz Okno dialogowe Ustawień Widoku.
Aby zdefiniować ustawienia nowego Widoku, otwórz okno projektu (Rzut, Przekrój/Elewacja/RŚ, Dokument 3D, Detale/Obszar 2D, 3D, Zestawienie interaktywne lub Lista) i dostosuj wszystkie konieczne parametry.
Można użyć wygodnych Opcji podręcznych, znajdujących się w dolnej części paska przewijania.
Zobacz Pasek opcji podręcznych.
Ustawienia zachowanych Widoków pozostają takie same nawet wtedy, gdy zmieniona zostanie zawartość projektu.
Uwaga: Możesz utworzyć dynamiczne połączenie pomiędzy Ujęciami w Mapie Projektu a Widokami w Mapie Widoków, za pomocą polecenia Klonuj Folder.
Szczegóły - zobacz Sklonuj folder w Mapie Widoków.
Widok można zachować postępując zgodnie z jedną z poniższych instrukcji:

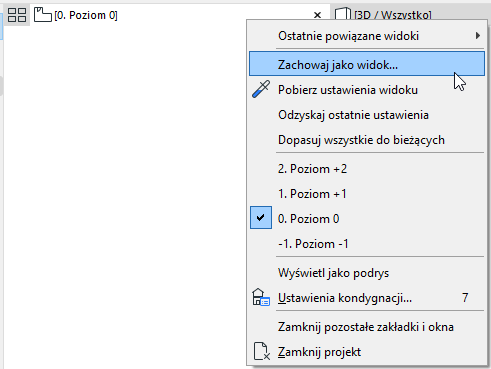

•Kliknąć przycisk Zachowaj jako widok z menu kontekstowego zakładki
•Kliknąć przycisk Zachowaj bieżący widok z menu kontekstowego widoku projektu w Rozwijanym nawigatorze

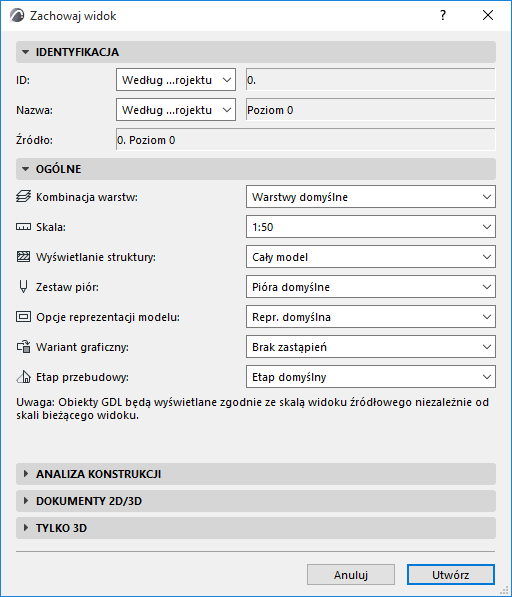

Wyświetla się okno dialogowe Ustawień widoku, umożliwiające zmianę ustawień przed zachowaniem widoku. Kliknąć opcję Utwórz, aby zachować widok.
Należy pamiętać, że ikona paska przewijania (niebieska) wskazuje teraz, że zakładka jest zachowanym widokiem.
•Użyj polecenia Zachowaj widok i Umieść na arkuszu
Zobacz Zachowaj widok i umieść na arkuszu (polecenie).

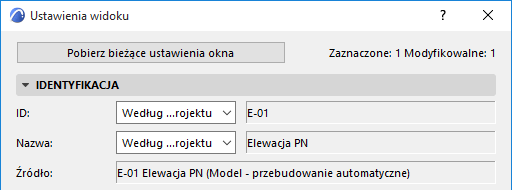

•Możesz również kliknąć Pobierz bieżące ustawienia okna w oknie dialogowym Ustawień projektu, aby zastąpić oryginalne ustawienia widoku ustawieniami bieżącymi.
Przywołaj widok w palecie Nawigator
Jeśli bieżący edytowany widok nie odwzorowuje zapisanych Ustawień widoku, w dolnej części Nawigatora obok zmienionych ustawień zostanie wyświetlona żółta ikona z ostrzeżeniem, że ustawienia aktywnego widoku nie pasują do wyjściowych ustawień widoku.

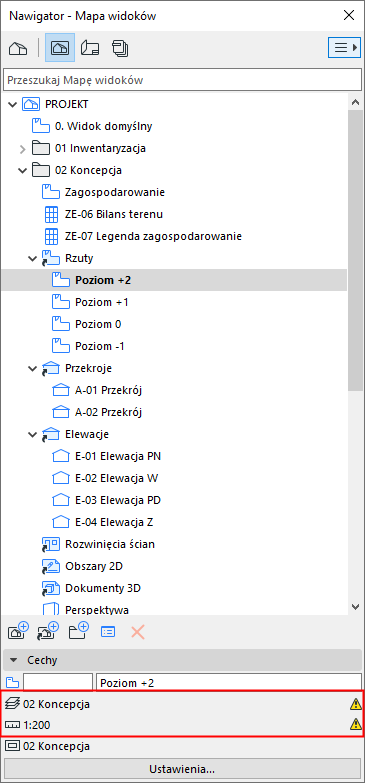

Np. na poniższej ilustracji widać, że skala w bieżącej zakładce i ustawienia warstwy są inne, niż w zachowanym widoku.
Aby przywrócić zapisane ustawienia widoku, kliknij dwukrotnie widok w oknie Nawigator.
