Poziom detalu symboli schodów i balustrad

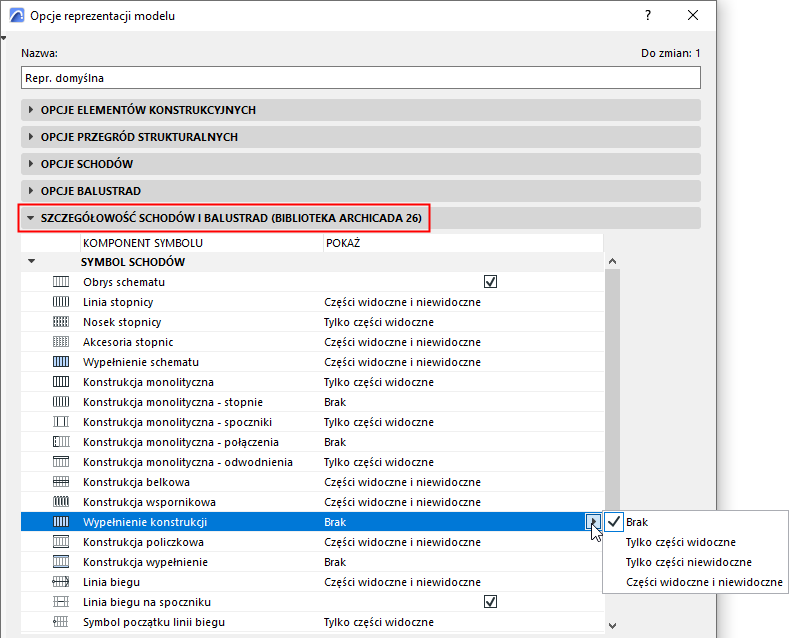

Ten panel można odnaleźć za pomocą menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.
Lista zawiera komponenty Symbolu schodów oraz komponenty Symbolu balustrad.
Uwaga: Komponenty wymienione są w tym miejscu tylko, jeśli zostały zaznaczone na liście „Komponenty symboli” w panelach Opcji schodów lub Opcji balustrad w tym samym oknie dialogowym.
Określ poziom detalu dla każdego komponentu symbolu, odpowiednio:
•Żaden
•Tylko widoczne
•Tylko ukryte
•Widoczne i ukryte części
“Widoczne części” schodów to zasadniczy wygląd schodów, wyświetlane są przy użyciu linii “Widocznej”, określonej w Ustawieniach schodów (zazwyczaj - linia ciągła).
“Ukryte części” schodów to dodatkowy wygląd schodów, wyświetlane są przy użyciu linii “Ukrytej”, określonej w Ustawieniach schodów (zazwyczaj - linia przerywana).
Zobacz Określ atrybuty dla każdego komponentu symbolu schodów.
Widoczne części znajdują się zazwyczaj poniżej symbolu linii przekroju; Ukryte części znajdują się zazwyczaj powyżej symbolu linii przekroju; .
