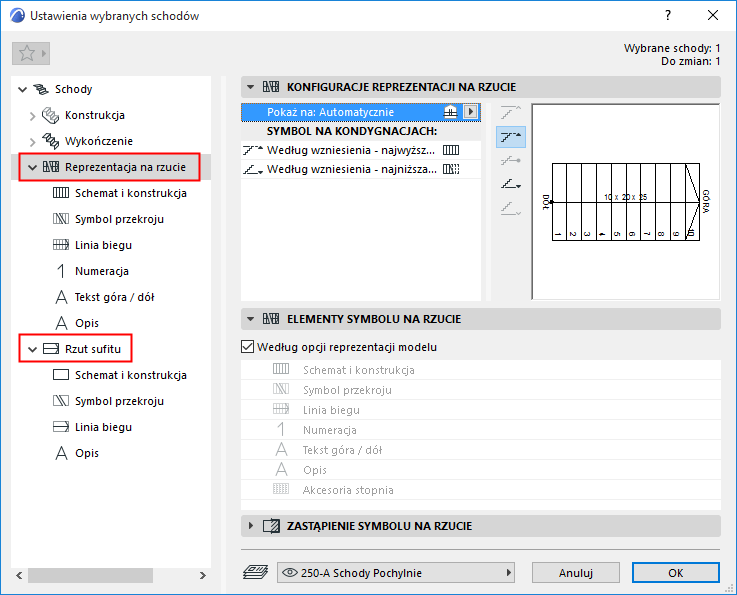

Rzut piętra/Reprezentacja na rzucie sufitu (Ustawienia schodów)
Każde Schody posiadają dwie grupy ustawień, określające preferencje wyświetlania Symbolu schodów (i ich komponentów) na Rzucie i Rzucie sufitu.
Uwaga: Przełącz wyświetlanie schodów według widoku, używając Opcji reprezentacji modelu. zobacz Symbol schodów: Wybierz Reprezentację na rzucie lub Rzut sufitu.
Konfiguracje Schodów (Pokaż na kondygnacjach)
Określ, na których kondygnacjach ma być wyświetlany symbol 2D schodów.
Symbol na kondygnacjach (Wyświetlanie schodów na każdej kondygnacji)
Zmień wyświetlanie symboli na każdej kondygnacji.
Ustawienia schodów: Komponenty symboli
Pokaż lub ukryj każdy symboliczny komponent Schodów. (Zastępuje ustawienia pokaż/ukryj w Opcjach reprezentacji modelu).
Ustawienia schodów: Zastąpienia symboli
Użyj zastąpień, aby wyświetlić całe symbole 2D schodów (linie, pióra, wypełnienia).
Określ atrybuty dla każdego komponentu symbolu schodów
Określ atrybuty i wybierz rodzaj symbolu dla dowolnego komponentu (np. Symbol przekroju, Linia biegu, Numeracja).

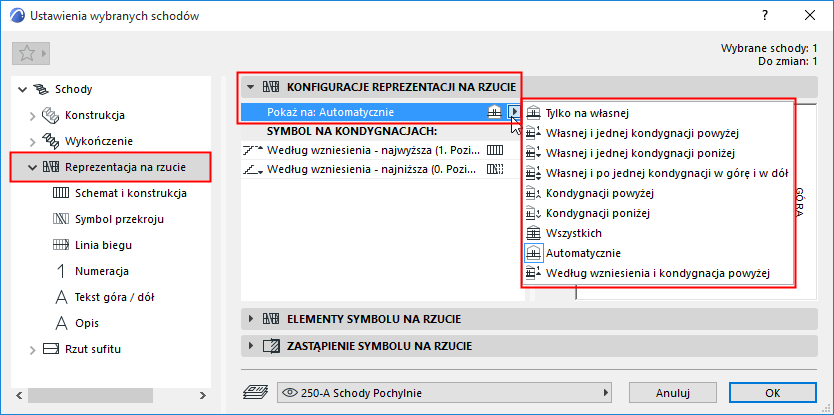

Konfiguracje Schodów (Pokaż na kondygnacjach)
Użyj okna rozwijanego, aby określić na których kondygnacjach ma być wyświetlany symbol 2D schodów.
Określone kondygnacje (np. “Według wzniesienia i kondygnacja powyżej”) przedstawione są w polu poniżej (pod “Symbol na kondygnacjach”).

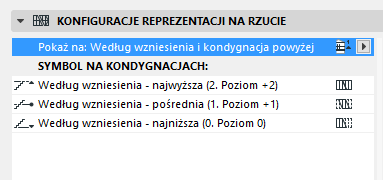

Według wzniesienia oznacza kondygnację, którą schody rzeczywiście przecinają. Podczas określania kondygnacji do wyświetlania schodów, wielokondygnacjowe schody mogą mieć np.:
•kondygnację według wzniesienia - najniższą
•jedną lub kilka środkowych
•kondygnację według wzniesienia - najwyższą

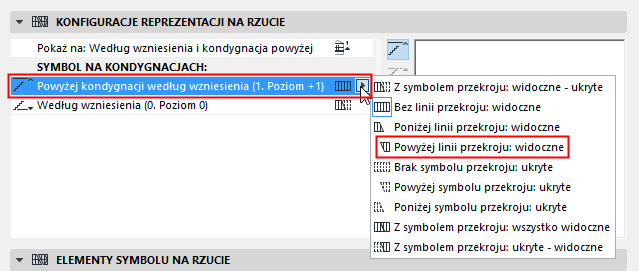

Symbol na kondygnacjach (Wyświetlanie schodów na każdej kondygnacji)
Pod Symbolem na kondygnacjach: Kliknij każdą nazwę kondygnacji, a następnie wybierz, w jaki sposób należy wyświetlać na niej schody:
•Symbol linii przekroju: Z symbolem linii przekroju lub bez
•Atrybuty widoczne i ukryte: Aby użyć na wyświetlonych częściach schodów atrybutów widocznych lub ukrytych. Zestaw atrybutów (dla części ukrytych i widocznych) określony jest dla każdego komponentu symbolu na odpowiedniej stronie ustawień. Zobacz poniżej.
Użyj podglądu, aby sprawdzić jak wygląda widok 2D schodów na każdej kondygnacji.
Uwaga: Jeśli schody posiadają powiązaną balustradę, można zastosować te same ustawienia wyświetlania dla balustrady: Użyj pola zaznaczenia w Ustawieniach balustrady (zobacz Konfiguracje Balustrady (Pokaż na kondygnacjach).)
Przykłady układu schodów

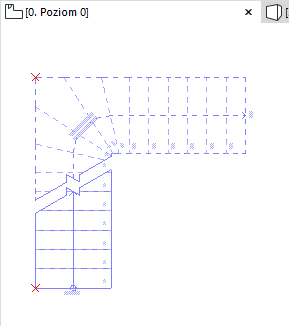

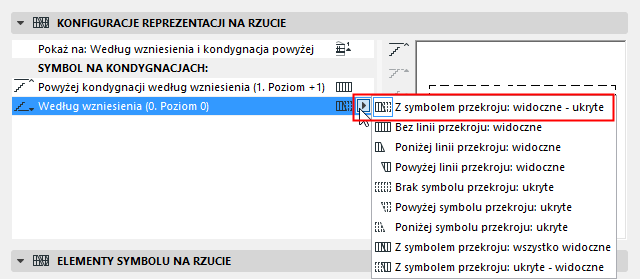

Układ schodów na parterze: Przy Symbolu linii przekroju użyj Typu linii widocznej (poniżej) oraz Typu linii ukrytej (powyżej)

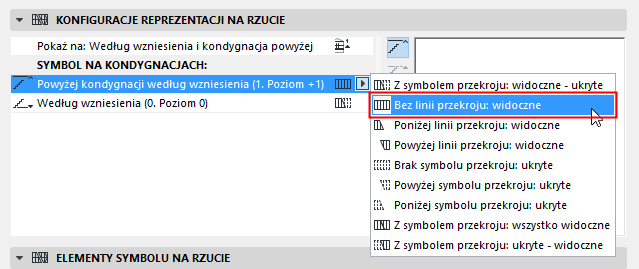

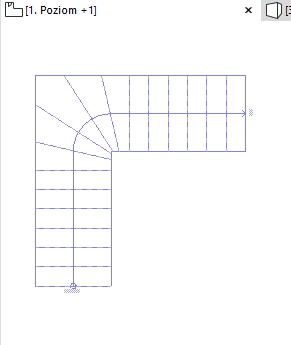

Układ schodów na pierwszym piętrze: Brak linii przekroju: Użyj typu linii widocznej
Dla schodów wielokondygnacjowych dostępne są dodatkowe Arkusze z licznymi liniami przekroju.
Zobacz także Według wzniesienia.
Na danej kondygnacji można wyświetlić tylko część pomiędzy liniami przekroju.

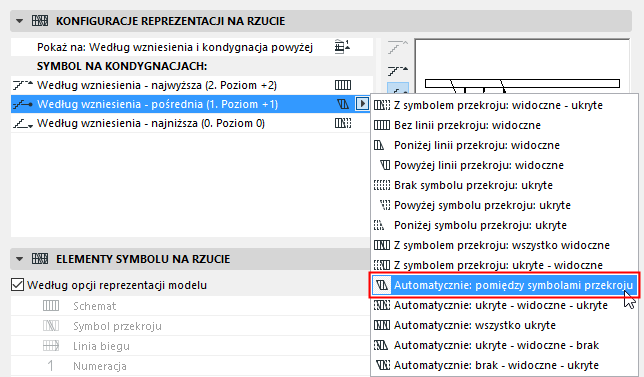

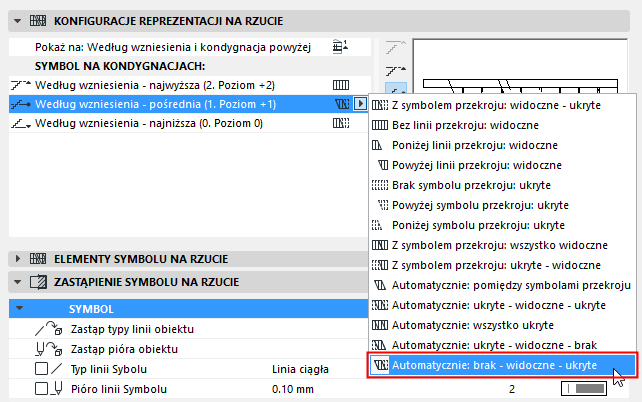

Układ schodów na środkowych kondygnacjach: Wyświetlanie tylko pomiędzy liniami przekroju
Układ schodów na środkowych kondygnacjach: Brak (poniżej Linii przekroju 1) - Widoczne (Pomiędzy liniami przekroju) - Ukryte (Powyżej linii przekroju 2)

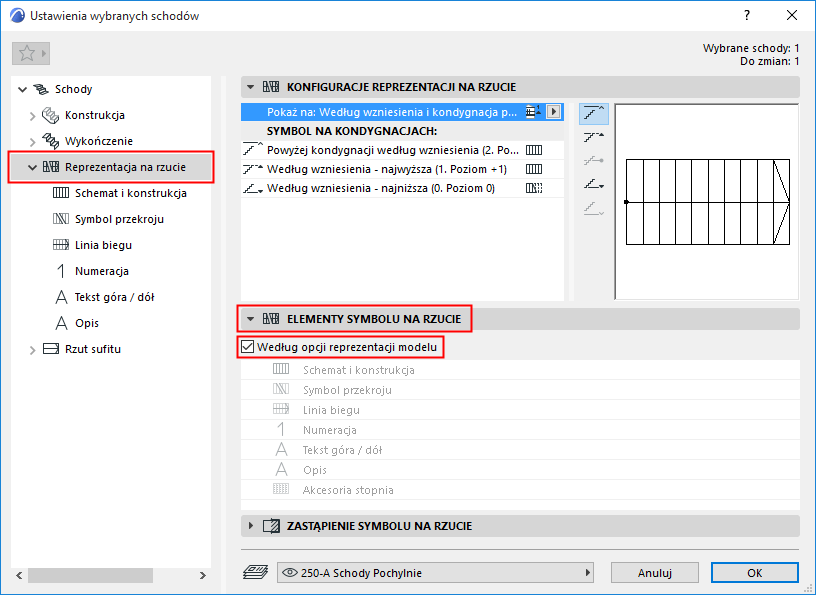

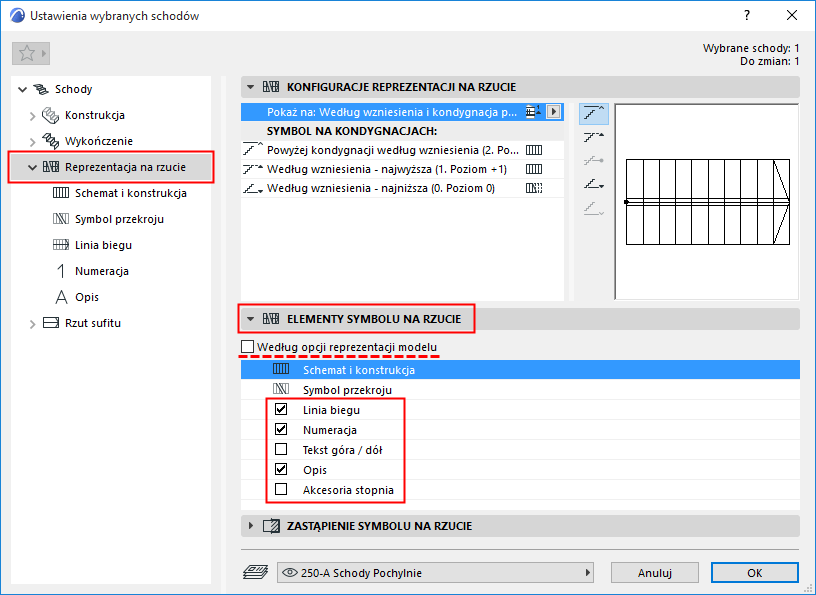

Ustawienia schodów: Komponenty symboli
Te opcje dostępne są w Ustawieniach schodów zarówno dla węzła Reprezentacji na rzucie, jak i Reprezentacji na rzucie sufitu.
Komponenty symboli: Według opcji reprezentacji modelu
Zaznacz to pole, aby pokazać/ukryć komponenty 2D schodów, zgodnie z ustawieniami w menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.
Zobacz Pokaż/ukryj komponenty symboli schodów (według Opcji reprezentacji modelu).
Komponenty symboli: Dostosuj w Ustawieniach schodów
Odznacz pole “według opcji reprezentacji modelu” i użyj poniższej listy, aby określić które symbole chcesz ukryć, a które wyświetlić. Nie można ukryć siatki ani linii przekroju.
Na przykład: Jeśli posiadasz istniejące i nowe schody w jednym widoku, możesz potrzebować wyświetlić istniejące schody z mniejszą ilością szczegółów.
Zaznacz te schody, otwórz ustawienia i odznacz opcję Według opcji reprezentacji modelu.
Na liście poniżej odznacz elementy (np. opis, numeracja), których nie chcesz widzieć na schodach.
Uwaga: Te Schody, dla których dostosowano widoczność komponentów symboli, zawsze będą wyglądały tak, jak zostały skonfigurowane, niezależnie od aktualnych ustawień Opcji reprezentacji modelu!

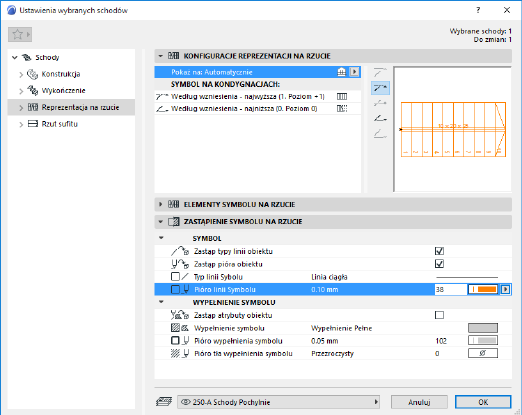

Ustawienia schodów: Zastąpienia symboli
Te opcje dostępne są w Ustawieniach schodów zarówno dla węzła Reprezentacji na rzucie, jak i Reprezentacji na rzucie sufitu. Te ustawienia są niezależne od Opcji reprezentacji modelu.
Użyj ich, aby opcjonalnie zastosować zastąpienia dla wyświetlania całych symboli 2D schodów (linie, pióra, wypełnienia).
•Aby zastosować zastąpienie Linii/Pióra/Wypełnienia: Zaznacz odpowiednie pole Zastąp, a następnie zaznacz atrybut wybrany z poniższych opcji.

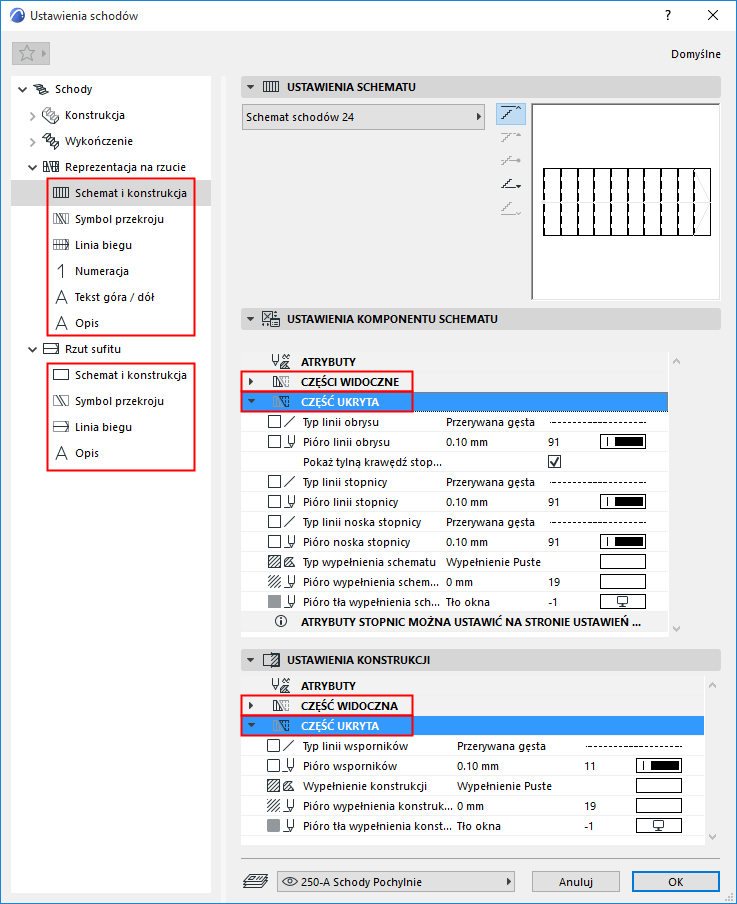

Określ atrybuty dla każdego komponentu symbolu schodów
Te opcje dostępne są w Ustawieniach schodów zarówno dla węzła Reprezentacji na rzucie, jak i Reprezentacji na rzucie sufitu. Te ustawienia są niezależne od Opcji reprezentacji modelu.
Aby ustawić atrybuty, wybierz komponent symbolu (linię przekroju, linię biegu itp.) ze struktury hierarchicznej Ustawień schodów, aby otworzyć ustawienia.
Dla każdego komponentu symbolu:
•Wybierz typ komponentu z menu rozwijanego
•Ustaw w dolnym panelu atrybuty komponentów - oddzielnie dla części widocznych i ukrytych symbolu, odpowiednio do potrzeb.
Zobacz także Części widoczne i ukryte.
•Zobacz Podgląd, aby sprawdzić, jak będzie wyglądał komponent.

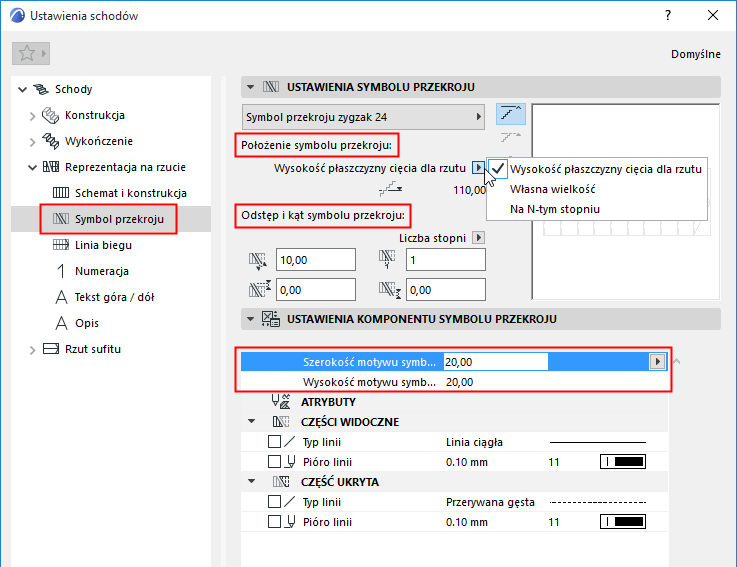

USTAWIENIA KONSTRUKCJI
Użyj tych opcji, aby określić wyświetlanie 2D w Konstrukcji schodów (Bieg i Spocznik), w zależności od zastosowanego Typu konstrukcji.
Uwaga: Komponenty konstrukcji schodów zaznaczone są w węźle konstrukcji Ustawień schodów. Zobacz Konstrukcja biegu i spocznika.
Atrybuty mogą różnić się dla widocznych i ukrytych części konstrukcji.
•Wybierz symbol przekroju (np. zygzak)
•Ustaw położenie symbolu przekroju według wysokości lub przy określonej podstopnicy
•Ustaw kąt symbolu przekroju (na Pionowy/Poziomy lub określ liczbę stopni, jaką powinien obejmować)
•Zastosuj dodatkowe rozszerzenie linii symbolu przekroju
•Określ atrybuty symbolu przekroju (Ustawienia komponentów symbolu przekroju), wraz z szerokością „motywu” (np. zygzak), jeśli istnieje
Symbol linii przekroju można edytować graficznie, po zaznaczeniu go w trybie edycji (widok symbolu).
Zobacz także Edytuj symbol linii przekroju.

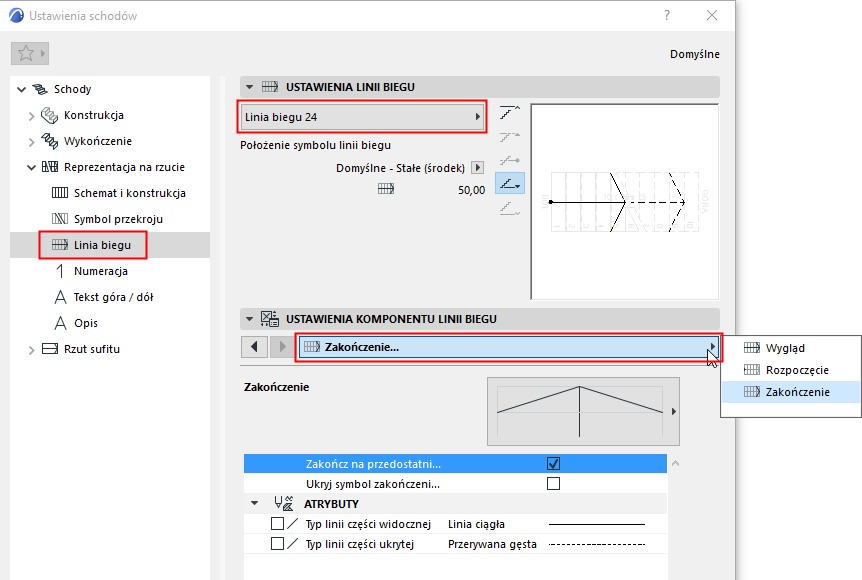

Symbol linii biegu: Ustawienia położenia i wyświetlania
Położenie symbolu Linii biegu dotyczy symbolu, którego położenie można edytować ręcznie, w tym miejscu lub w trybie edycji.
(Natomiast obliczona linia biegu określona w panelu Geometria i położenia w Ustawieniach schodów odnosi się do geometrii Stopnicy i można ją edytować tylko w Ustawieniach schodów. Zobacz Odsuń linię biegu na zakręcie (zabieg z równymi stopniami).
W pokazanych tutaj Ustawieniach wyświetlania:
•Ustawienie „domyślne” oznacza, że symbol linii biegu znajduje się w tym samym miejscu, co obliczona linia biegu, zdefiniowana w Ustawieniach schodów, w panelu Geometria i położenie
•Opcja „Środek” spowoduje wstawienie symbolu linii biegu na środku schodów
•Opcja „Indywidualne” oznacza, że linia biegu była edytowana graficznie do nowego położenia
Szczegóły na temat edycji Symboli, zobacz Graficzna edycja komponentów symbolu schodów.

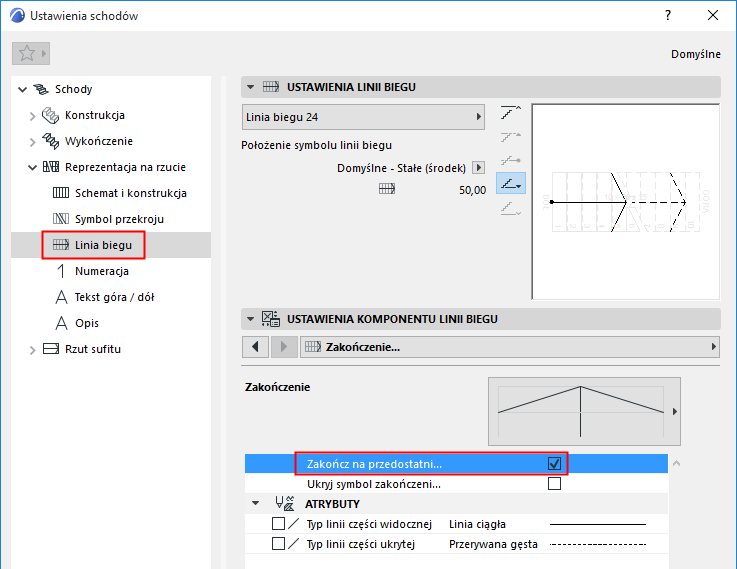

Symbol zakończenia linii biegu Zakończenie na przedostatniej stopnicy
Zaznacz tę opcję, aby zakończyć Linię biegu na przedostatniej stopnicy.

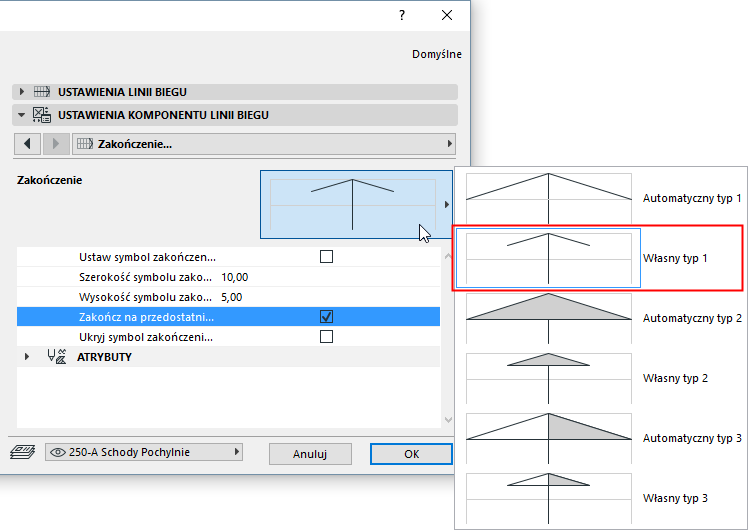

Symbol zakończenia linii biegu Edytuj szerokość/wysokość strzałki
Wybierając symbol zakończenia Linii biegu, należy zwrócić uwagę, że opcje “automatyczne” oznaczają, że punkty końcowe strzałki są stałe, dokładnie na szerokość jednego stopnia.
Do edycji punktów końcowych strzałek wybierz Symbol własny. Strzałkę można również edytować graficznie, w trybie edycji.
Zobacz także: Edytuj strzałkę linii biegu oraz: Edytuj położenie symbolu linii biegu.

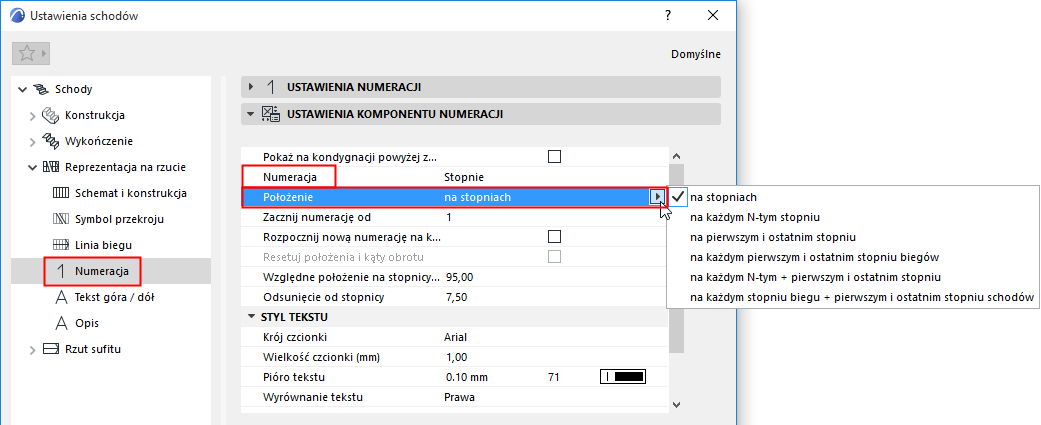

Symbol numeracji: Pokaż liczby na kondygnacjach
Użyj tych opcji, aby określić preferencje numeracji schodów, w razie potrzeby włącznie z wyświetlaniem dla poszczególnych kondygnacji.
Numeracja: Wybierz Stopnice lub Podstopnice.
Wstawienie: Wybierz, które Stopnice/Podstopnice mają zostać ponumerowane.
Inne opcje pozwalają określić, w którym miejscu zacząć lub zakończyć numerację, lub ponownie zacząć numerację przy spocznikach.
Możesz edytować (przesuwać lub obracać) liczby graficznie, po zaznaczeniu ich w trybie edycji (widok symbolu).
Zobacz Edytuj elementy numeracji schodów.
Do numerowania stopnic i podstopnic można również użyć specjalnych etykiet schodów: Zobacz Etykiety schodów.
