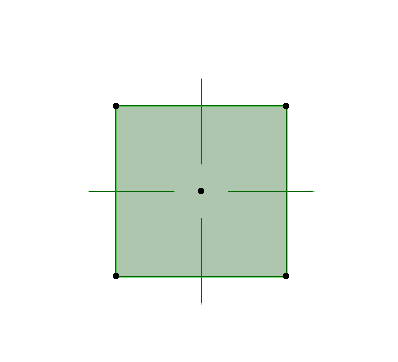

Słupy w Archicadzie zbudowane są z dwóch komponentów: rdzenia reprezentującego konstrukcję słupa oraz (opcjonalnie) okładziny używanej do symulowania powłoki przeciwpożarowej lub warstwy wykończeniowej. Okładzina posiada własny materiał budowlany, a zatem własny priorytet przy przecięciu.
Określ okładzinę dla dowolnego słupa lub jego odcinka.
Uwaga: Okładzina nie jest dostępna dla słupów profilowych (segmentów).

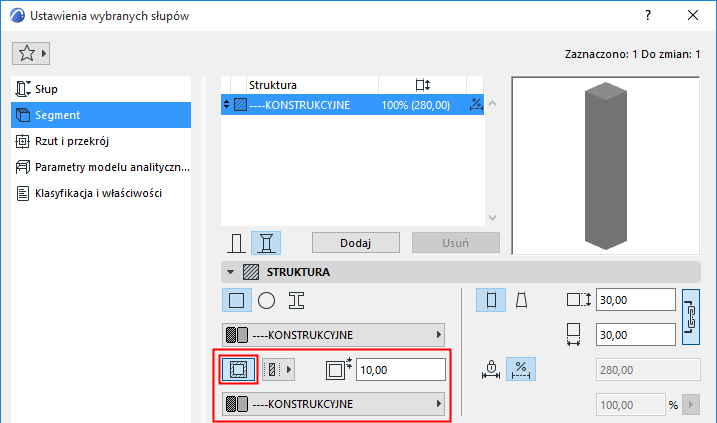

1.Przejdź dla panelu Struktura w Ustawieniach słupa (na stronie Segment).
2.Użyj przycisku Dodaj/Usuń okładzinę.
3.W polu po prawej stronie określ jednakową grubość okładziny.
4.Użyj rozwijanego przycisku, aby wybrać materiał budowlany okładziny.

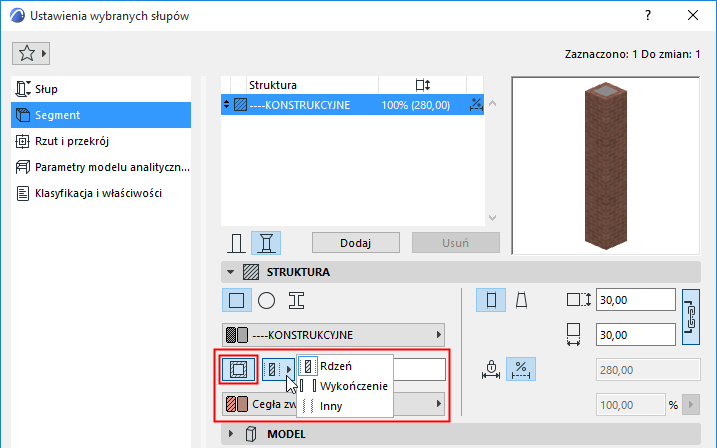

Struktura okładziny: Rdzeń, Wykończenie, Inne
Komponent okładziny można skonfigurować jako “rdzeń”, “wykończenie” lub “inne”.
Uwaga: Opcja Wykończenia jest niedostępna w przypadku obudowanego słupa. (Zobacz Słupy i Ściany warstwowe: Obudowane lub nieobudowane).
Ustawienia Częściowego wyświetlania struktury uwzględniają Strukturę okładziny, zarówno w widoku 2D jak i 3D.

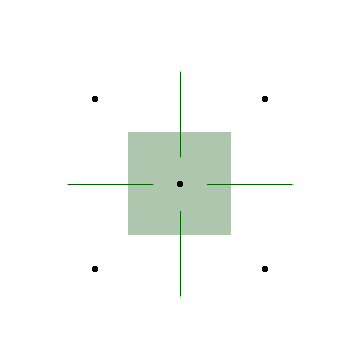

Słup z okładziną o zmiennych ustawieniach Częściowego wyświetlania struktury. Okładzina została zdefiniowana jako “Wykończenie”
Zobacz Wyświetlanie struktury.
