Płaszczyzna Cięcia dla Rzutu (Ustawienia globalne)

Elementy konstrukcyjne 3D (Ściany, Przegrody strukturalne, Słupy, Belki i Dachy) wyświetlane są na Rzucie w taki sposób, jakby były przecięte teoretyczną poziomą płaszczyzną; to właśnie jest Płaszczyzna Cięcia dla Rzutu.

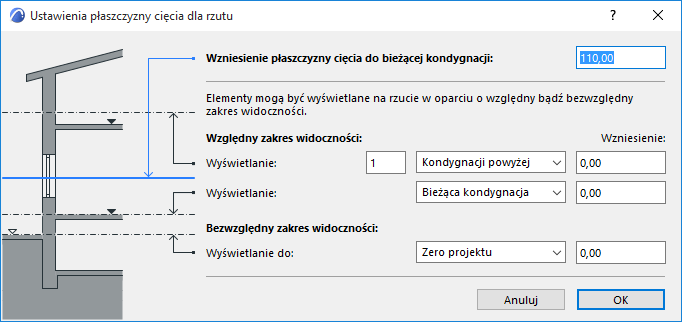

Domyślna wysokość tej płaszczyzny (mierzona od podstawy bieżącej kondygnacji) zależy od przyjętych norm architektonicznych, istnieje jednak możliwość ustalenia dowolnej Płaszczyzny Cięcia dla bieżącego okna za pomocą okna dialogowego Ustawień Płaszczyzny Cięcia dla Rzutu.

Aby ustalić Płaszczyznę Cięcia, użyj polecenia Dokument > Płaszczyzna Cięcia dla Rzutu

Zobacz także Okno Ustawień Płaszczyzny Cięcia dla Rzutu.

Uwaga: Płaszczyzna cięcia nie wpływa na wyświetlanie Siatek, Stropów ani Obiektów. Jednakże, Obiekty GDL mogą zostać ustawione tak, by przy wyświetlaniu uwzględniały ustawienia Płaszczyzny cięcia.

Wpisz wartość “Wzniesienia Płaszczyzny Cięcia do Bieżącej kondygnacji.”

Jeśli chcesz aby wszystkie elementy konstrukcyjne wyświetlane były w całości, na wszystkich kondygnacjach (jest to domyślnie ustawienie dla elementów konstrukcyjnych), pozostałe parametry tego okna dialogowego nie są istotne.

Względny Zakres Widoczności oraz Bezwzględny Zakres Widoczności - pozostałe parametry Ustawień Płaszczyzny Cięcia - mają znaczenie tylko wtedy, gdy któryś z elementów konstrukcyjnych ma ustawioną Granicę wyświetlania.

Ustawienia Płaszczyzny Cięcia dla Rzutu są parametrami globalnymi; bieżące ustawienia mają zastosowanie do wszystkich kondygnacji projektu. Po określeniu globalnych ustawień Płaszczyzny Cięcia dla Rzutu, możesz dodatkowo dostosować wyświetlanie indywidualnych elementów konstrukcyjnych (Ścian, Słupów, Belek oraz Dachów) w ich oknach dialogowych ustawień.

Szczegóły - zobacz Widok elementów na rzucie i w przekroju.

Określ ustawienia Płaszczyzny Cięcia dla Rzutu indywidualnie dla poszczególnych Widoków

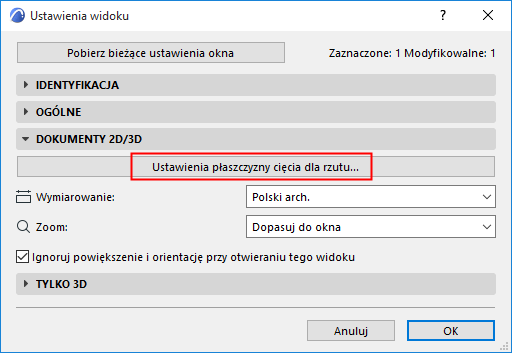

Dla każdego Widoku możesz oddzielnie określić ustawienia Płaszczyzny Cięcia dla Rzutu, używając przycisku Płaszczyzna Cięcia dla Rzutu dostępnego w oknach Ustawienia Widoku.
