Ustawianie częściowego wyświetlania struktury w oknach na podstawie znacznika źródłowego

Często będziesz pracował w widoku modelu (Przekrój, Elewacja, Rozwinięcie ścian, Detale lub Obszar 2D), w którym elementy mają źródło w innym oknie modelu.

Jednak jeśli widok projektu źródłowy to widok/widok projektu z opcją ręcznego przebudowania, może wystąpić problem kiedy będziesz próbować zmienić powiązane ustawienia Częściowego wyświetlania struktury, ponieważ widok projektu źródłowego może nie być zaktualizowany. Dlatego Archicad nie pozwoli zmienić ustawień Częściowego Wyświetlania Struktury dla widoków utworzonych z źródeł z opcją ręcznego przebudowania lub typu Rysunek.

Niżej przedstawione ustawienia widoku należą do widoku, którego źródłem jest model z określoną opcją ręcznego przebudowania; Ustawień częściowego wyświetlania struktury nie można zmieniać.

Rozwiązanie: wróć do widoku źródłowego (lub zrób jego kopię) i zmień typ aktualizacji na Automatyczny.

W przeciwnym razie: Załóżmy, że mamy widok projektu z opcją Automatycznej aktualizacji, z którego stworzono kilka widoków. Następnie zmień widok projektu na “Aktualizacja manualna” lub “Rysunek: bez przebudowania”. Jest to możliwe, ale musisz pamiętać, ze widoki stworzone na podstawie tego źródła - nawet jeśli już utworzyłeś te widoki - po przebudowaniu, zmienią ustawienia Częściowego wyświetlania tak, aby pasowały do tych skonfigurowanych dla Widoku Projektu Źródłowego.

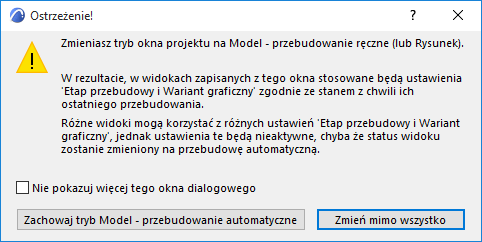

Jeśli nie zmienisz ustawień Częściowego Wyświetlania Struktury dla Widoku Projektu Źródłowego z Ręcznym przebudowaniem (nawet jeśli został stworzony na podstawie źródła typu automatycznej aktualizacji), Archicad wyświetli ostrzeżenie związane z konsekwencjami dla pochodnych widoków: ustawienia Częściowego wyświetlania struktury i Wariantów graficznych widoków mogą ulec zmianie:

Możesz kontynuować Przebudowywanie, lub anulować proces. Ponownie, rozwiązaniem jest powrót do widoku źródłowego (lub skopiowanie go z potrzebnymi ustawieniami Częściowej wyświetlania struktury / Wariantu graficznego) i zmiana typu aktualizacji na Automatyczna aktualizacja.
