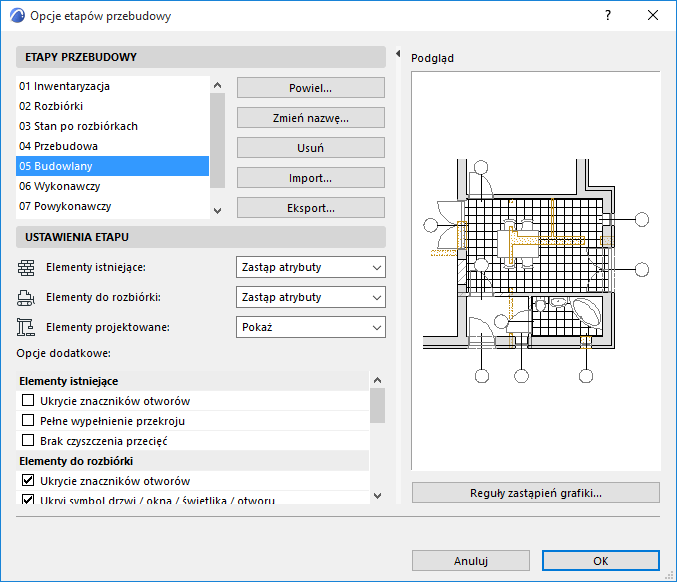

Użyj tego okna dialogowego (Dokument > Przebudowa > Opcje etapów przebudowy), aby określić które elementy (według Statusu przebudowy) powinny być pokazane, ukryte lub zastąpione w Etapie przebudowy.
Można zmienić ustawienia istniejących filtrów lub utworzyć nowe Etapy przebudowy.
Opcje etapów przebudowy są zapisywane w projekcie.
Zobacz także Przykładowe Etapy przebudowy.
Otwórz okno dialogowego Opcji etapów przebudowy
Skorzystaj z jednej z poniższych procedur:
•Kliknij ikonę Opcji etapu przebudowy z zakładki Opcje podręczne
•Otwórz menu Dokument > Przebudowa > Opcje etapów przebudowy

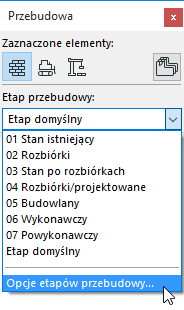

•Z palety Przebudowa kliknij Opcje etapów przebudowy.
Wybierz Etap, który chcesz poddać edycji
Za pomocą okna w górnej części Opcji etapów przebudowy wybierz Filtr, który chcesz zobaczyć lub edytować.
•Powiel: Utwórz nowy Etap przebudowy, duplikując wybrany profil pod inną nazwą i edytując jego parametry.
•Zmień nazwę: Zmień nazwę aktualnie zaznaczonego Etapu przebudowy.
•Usuń: Usuń wybrany Etap przebudowy z projektu.
•Importuj: Dodaj zapisany Etap przebudowy (plik .xml) do projektu.
•Eksport: Zapisz wybrany Etap przebudowy (plik .xml) w zewnętrznej lokalizacji. Można go będzie importować do innego projektu Archicada.
Określ Pokaż/Ukryj/Zastąp według Statusu przebudowy
Dla zaznaczonego Etapu przebudowy, określ które elementy, w zależności od Statusu przebudowy, mają być pokazane/ukryte lub zastąpione w momencie, kiedy Etap przebudowy jest aktywny.
Dla każdego Statusu przebudowy, wybierz Pokaż, Ukryj, lub Zastąp.
•Pokaż: Elementy tego statusu będą wyświetlane przy użyciu wypełnień / kolorów / linii, zgodnie z ustawieniami w ich oknie dialogowym Ustawienia.
•Ukryj: Elementy o tym Statusie nie będą wyświetlane.
•Zignorowano: Elementy o tym Statusie będą wyświetlane przy użyciu stylu Zastąpienia zdefiniowanego w oknie dialogowym Reguły zastąpienia graficznego.
Uwaga: Aby otworzyć to okno dialogowe, kliknij przycisk znajdujący się w dolnej części Opcji etapu przebudowy, lub użyj menu Dokument > Zastępcze ustawienia grafiki > Zasady zastąpień graficznych.
Szczegóły - zobacz Zastępcze ustawienia grafiki według Statusu przebudowy.
Dodaj Dodatkowe Zastąpienia do Etapu przebudowy
Opcje Dodatkowych zastąpień są dostępne dla elementów “Istniejących”, “Do rozbiórki” oraz “Adnotacji”:.
Te dodatkowe opcje pomogą spełnić normy lokalne oraz ułatwiają interpretację widoków Przebudowy.
Zaznacz kratkę Dodatkowych zastąpień, które chcesz dodać do definicji Etapu przebudowy:
Dla elementów "Istniejących":
•Ukrycie znaczników otworów (jeśli nie ma potrzeby wyświetlania wymiarów istniejących otworów)
•Pełne wypełnienie przekroju (jeśli nie ma potrzeby wyświetlania struktury istniejących ścian)
•Brak czyszczenia przecięć (aby mieć pewność, że części wspólne ścian Nowych lub Rozebranych nie nachodzą na części wspólne ścian istniejących.)
Dla elementów "Do rozbiórki":
•Ukrycie znaczników otworów (jeśli nie ma potrzeby wyświetlania wymiarów otworów, które wkrótce przestaną istnieć)
•Symbol ukrycia drzwi/okien/świetlików (jeśli nie ma potrzeby wyświetlania otworów, które wkrótce przestaną istnieć, zwłaszcza jeśli znajdują się one w ścianie przeznaczonej do rozbiórki)
•Ukrycie pomieszczeń (jeśli nie ma potrzeby wyświetlania informacji o pomieszczeniach przeznaczonych do usunięcia)
•Ukrycie obiektów (większość umeblowania w rzeczywistości nie zostanie rozebrana, dlatego nie ma potrzeby wyświetlania go na Rzucie do rozbiórki)
•Pełne wypełnienie przekroju (jeśli nie ma potrzeby wyświetlania struktury istniejących ścian)
•Wypełnienie przezroczyste (w celu oznaczenia elementów do rozbiórki tylko za pomocą linii, bez wypełnienia)
•Brak czyszczenia przecięć (aby mieć pewność, że części wspólne nowych ścian lub ścian do rozbiórki nie nachodzą na części wspólne ścian istniejących.)
•Oznaczenie otworów symbolem “X”: Wstawienie znaku X na drzwiach i oknach do rozbiórki.
Elementy adnotacji:
•Nie zastępuj wymiarów/tekstów/etykiet
•Nie zastępuj wypełnień/linii rysunkowych
Użyj tych pól aby wyłączyć Elementy adnotacji - Wymiary, teksty i Etykiety oraz/lub Wypełnienia wieloboku i Linie - w danym etapie.
Na przykład, w ten sposób można sprawdzić czy etykiety i teksty będą wyświetlane normalnie (jako obrazek po prawej stronie) nawet na Planie Rozbiórki:
