Użyj Zastępczych ustawień grafiki, aby zastosować skonfigurowany wygląd (kolor, wypełnienie) do elementów modeli według widoków, tak aby te informacje były widoczne na pierwszy rzut oka.
Na przykład:
•Wyświetlaj elementy w różnych kolorach w zależności od Statusu przebudowy
•Wyświetlaj wszystkie ściany gipsowe na niebiesko
•Podświetl grupę stref należących do jednej grupy (np. strefy nieogrzewane)
•Podświetl wszystkie elementy o danej izolacyjności akustycznej lub odporności ogniowej

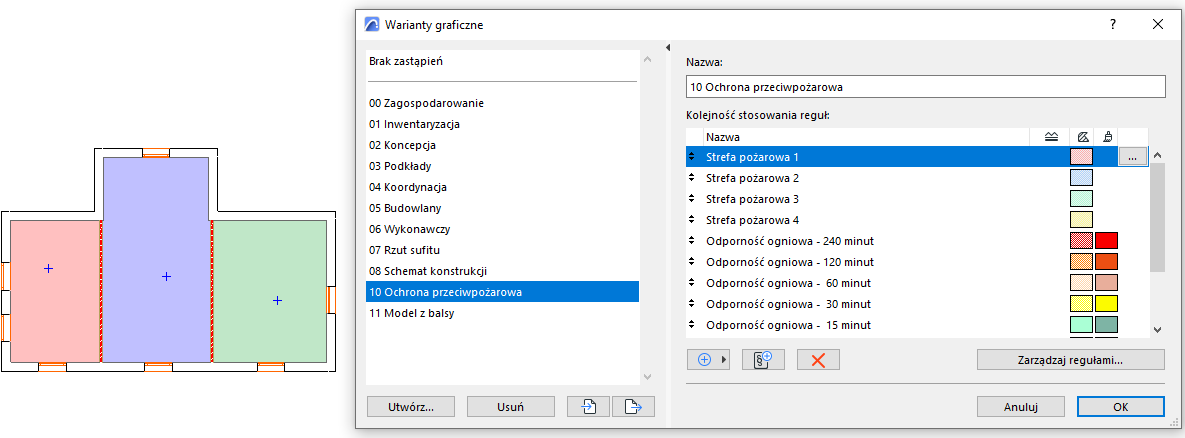

Strefy według Odporności ogniowej
W etykiecie Info elementu wyszczególnione są reguły zastąpień graficznych obowiązujące dla tego elementu, jeśli takie istnieją:
Zastosuj reguły zastąpień graficznych
Zastąpienie graficzne można przypisać do elementu na dwa sposoby:
•Poprzez Wariant graficzny: Kombinacja zastąpień graficznych to zbiór reguł zastąpień graficznych, zastosowanych w określonej kolejności do elementów, które spełniają kryteria tych reguł.
•Według Etapu przebudowy: Etap przebudowy określa, które elementy (według Statusu przebudowy) powinny być wyświetlone zgodnie z zastąpieniem
Kombinacja zastąpień graficznych i Etap przebudowy są zapisywane wraz z ustawieniami każdego widoku. W każdym widoku najpierw stosowane są Reguły zastąpień graficznych. Reguły stosowane przez Etap przebudowy posiadają najniższy priorytet.
Wyjątki: Kiedy zastąpienia nie obowiązują
Kryteria powierzchniowe w Zastąpieniu graficznym i Wykrywaniu kolizji
