Kryteria powierzchniowe w Zastąpieniu graficznym i Wykrywaniu kolizji
Należy pamiętać, że funkcje Zastąpienia graficznego i Wykrywania kolizji rozpoznają powierzchnie w ograniczony sposób.
Kryteria powierzchni w tych interfejsach (Powierzchnia, Nazwa wykończenia) mogą mieć zastosowanie lub nie, w zależności od rodzaju elementu i sposobu przypisania powierzchni.
Zapoznaj się z poniższymi Przekrojami, aby zobaczyć jak to działa:
Powierzchnie powstałe w wyniku edycji modelu 3D: Kryteria NIE mają zastosowania
Elementy konstrukcji: Zastosuj kryteria, jeśli powierzchnia została zdefiniowana w ustawieniach elementu
Dla elementów konstrukcyjnych, jeśli powierzchnia jest zdefiniowana w ustawieniach elementu, to zasada ta ma zastosowanie.
Na przykład, zastąpienie graficzne stosuje wykończenie Walnut do wszystkich elementów zawierających powierzchnię z czerwonej cegły.
|
Oryginał: |
Zastąpienie powierzchni cegły Walnut |
|
|
|
|

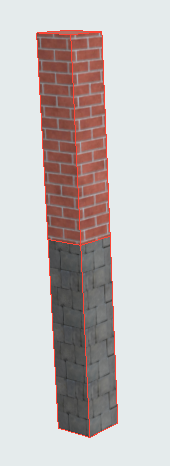

Segmentacja kolumn z materiałem budowlanym w postaci czerwonej cegły |
zastąpienie „orzecha" zastosowane do całej kolumny, na podstawie powierzchni z czerwonej cegły przypisanej do segmentu w ustawieniach elementu (poprzez Materiał budowlany) |
|
|
|
|
Ściana z powierzchnią krawędziową z cegły |
Zastąpienie "Walnut" zastosowane do całego elementu, w oparciu o powierzchnię cegły przypisanej w ustawieniach elementu (poprzez Zastąpienie wykończenia krawędzi w panelu Model) |
|
|
|
|
Płyta z czerwonej cegły z niebieskim elementem Otwory |
Zastąpienie „Walnut" zastosowane do elementu płyty (ale nie do Otworów), w oparciu o powierzchnię cegły przypisanej w ustawieniach płyty |
|
|
|
|
Niebieska płyta, plus element Otwory z powierzchnią z cegły |
Zastąpienie "Walnut" zastosowane do powierzchni Otworów (ale nie płyty), na podstawie powierzchni cegły przypisanej w ustawieniach Otworów (poprzez panel Model) |
|
|
|
|
Płyta z powierzchnią górną z cegły (poprzez Zastąpić panel modelowy) Powierzchnia górna odcięta przez dach |
Zastąpienie „Walnut" zastosowane do całego elementu, na podstawie powierzchni cegły w ustawieniach elementu (nawet jeśli powierzchnia cegły nie jest widoczna w modelu) |
Elementy biblioteczne: Kryteria mają zastosowanie tylko wtedy, gdy powierzchnia pochodzi z zastąpienia panelu Model
Dla elementów, obiektów bibliotecznych, obiektów GDL:
•Zastąpienia graficzne i Wykrywanie kolizji mają zastosowanie, jeśli powierzchnia jest stosowana w panelu Model w Ustawieniach obiektu (jest to parametr Archicada dostępny na każdym wyjściu Archicada, które jest oparte na danych nieruchomości).
•Z kolei: Jeśli powierzchnia jest zdefiniowana tylko w panelu Zmiana Parametrów części bibliotecznej (jest to panel, w którym ustawia się skrypt GDL, który NIE jest parametrem Archicada), to Zastąpienia graficzne i Wykrywanie kolizji nie zastosują kryteriów powierzchni.
|
Oryginał: |
Zastąpienie zielonych powierzchni kolorem niebieskim |
|
|
|
|

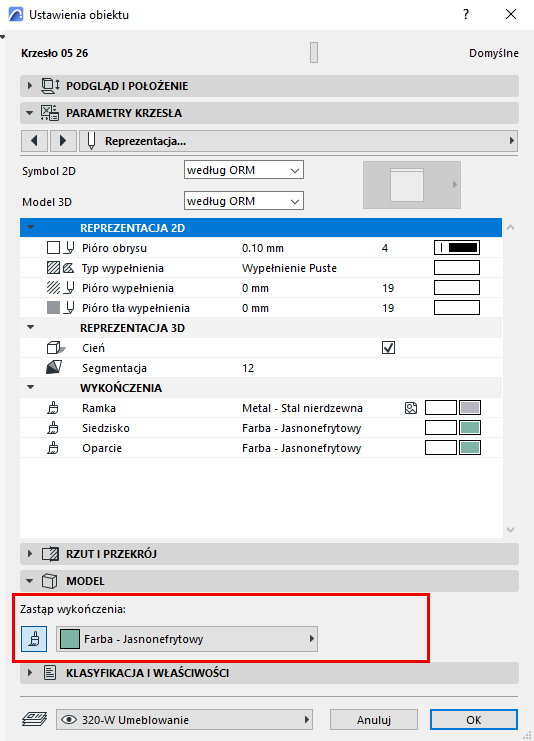

Zielona powierzchnia krzesła przypisana w panelu Model |
Zastosowane jest kryterium powierzchniowe |
|
|
|
|

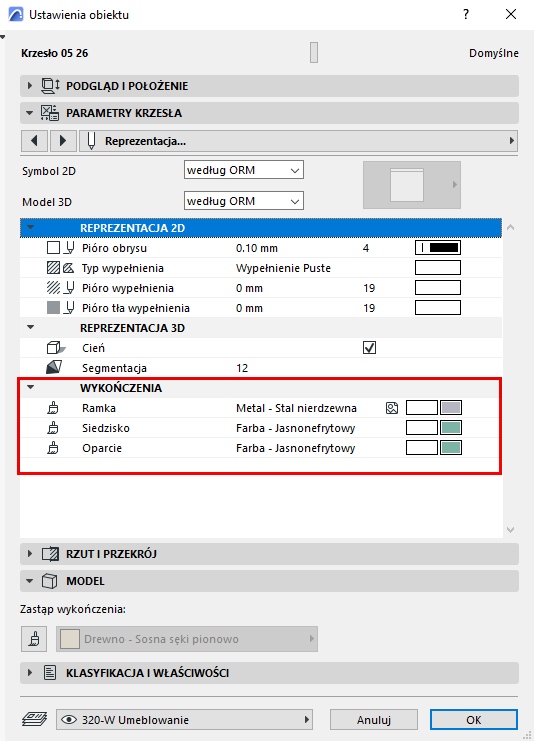

Zielona powierzchnia siedziska krzesła przypisana w panelu Zmiana parametrów (Skrypt GDL) |
Kryterium powierzchni nie ma zastosowania |
Powierzchnie powstałe w wyniku edycji modelu 3D: Kryteria NIE mają zastosowania
Elementy konstrukcji: jeśli powierzchnia jest "dziedziczona" z powodu edycji modelu, powstałe powierzchnie NIE są brane pod uwagę przy Zastąpieniu graficznym. Na przykład, powierzchnia elementu może pochodzić od następujących
•Operacja bryłowa (element docelowy dziedziczy powierzchnię operatora)
•Połączenie z innymi elementami
•Elementy wycięte w nich (jak otwory, drzwi lub okna)
Powstałe powierzchnie NIE zostaną uwzględnione, a element nie otrzyma Zastąpienia graficznego ani nie będzie uczestniczył w Wykrywaniu kolizji.
