Reprezentacja na rzucie (Ustawienia elementu)

Dotyczy ściany, belki, słupa, dachu, powłoki, kształtu.

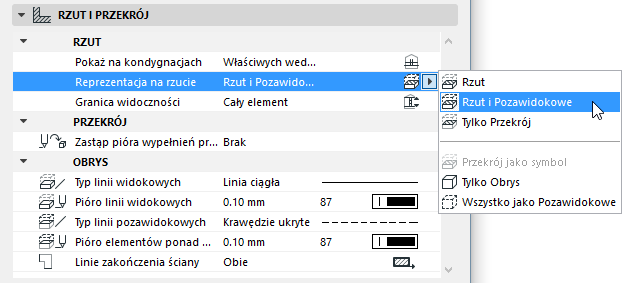

Użyj listy rozwijanej Reprezentacja na rzucie w panelu Rzut i Przekrój w oknie dialogowym Ustawienia narzędzia.

Opcje różnią się w zależności od elementu.

Rzut i Pozawidokowe

Wyświetla przycięty fragment modelu 3D elementu (tzn. znajdujący się poniżej Płaszczyzny Cięcia dla Rzutu), jego odciętą część (tzn. fragment, który znajduje się powyżej Płaszczyzny Cięcia dla Rzutu) oraz jego nieprzycięty (dolny) fragment.

Uwaga: “Rzut i Pozawidokowe” jest domyślnym ustawieniem wyświetlania dla pochylonych i złożonych ścian/kolumn oraz dla wszystkich dachów i belek.

Rzut

wyświetla powierzchnię przecięcia fragmentu modelu 3D oraz nieprzycięty (dolny) fragment.

Jeżeli zdecydujesz się na jedną z opcji rzutowania (Rzut i Pozawidokowe lub Rzut), będziesz mógł określić widoczność elementów znajdujących się poniżej płaszczyzny cięcia za pomocą opcji Granica widoczności.

Szczegóły - zobacz Granica widoczności.

Tylko Przekrój

wyświetlana jest tylko powierzchnia przecięcia z Płaszczyzną Cięcia dla Rzutu. (Opcja dostępna dla elementów konstrukcyjnych; niedostępna dla okien i drzwi.)

Dostępne są również dodatkowe opcje wyświetlania:

Przekrój jako symbol

(Dostępne tylko dla prostych ścian, otworów oraz pionowych lub złożonych słupów.)

Cały rzut będzie wyświetlony w przekroju, z użyciem linii cięcia i atrybutów wypełnienia przekrojowego, niezależnie od pionowego położenia elementów.

Opcja ta jest dostępna tylko wtedy, gdy funkcja Pokaż na kondygnacjach ustawiona jest na Tylko na własnej. Ustawienia Płaszczyzny Cięcia dla Rzutu nie wpływają na wyświetlanie tych elementów.

Tylko Obrys

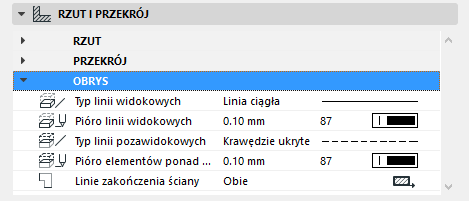

Całkowity obrys elementu wyświetlany jest tylko przy pomocy atrybutów przypisanych do linii widokowych. (Atrybuty elementów widokowych definiuje się w sekcji Obrys panelu Rzut i Przekrój okna dialogowego Ustawienia Narzędzia.)

Wszystko jako Pozawidokowe

całkowity obrys elementu wyświetlony jest za pomocą linii pozawidokowych. (Atrybuty elementów pozawidokowych definiuje się w sekcji Obrys panelu Rzut i Przekrój okna dialogowego Ustawienia Narzędzia.)
