Wyświetl zaznaczenie/obszar w 3D

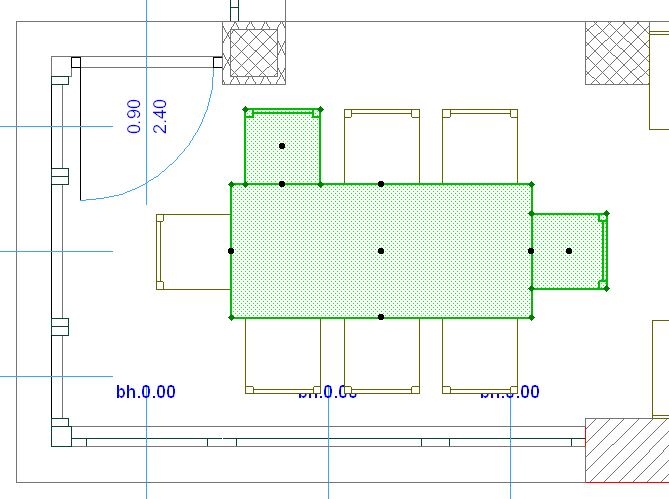

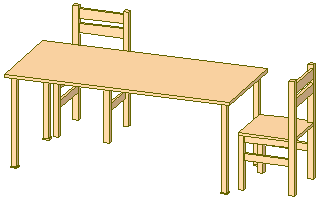

W przypadku widoku 3D elementów zaznaczonych bezpośrednio lub przez Obszar zaznaczenia:

•Kliknij prawym przyciskiem myszy, aby otworzyć polecenie Wyświetl zaznaczenie/obszar w 3D; LUB

•Zastosuj polecenie Widok > Elementy w widoku 3D > Wyświetl zaznaczenie/obszar w 3D

(lub wybierz odpowiedni przycisk z paska narzędzi Wizualizacja 3D.)

Jeżeli na rzucie zaznaczono zarówno Obszar Zaznaczenia, jak i bezpośrednie zaznaczenie elementów, omawiane polecenie zignoruje przy wyświetlaniu Obszar Zaznaczenia, a wyświetli tylko bezpośrednio zaznaczone elementy.

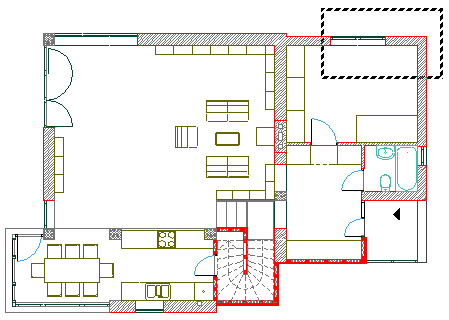

Obszar zaznaczenia w 3D

Jeśli zaznaczono Obszar zaznaczenia, w pasku tytułu Okna 3D pojawi się napis “Obszar zaznaczenia”.

Więcej informacji na temat definiowania Obszaru Zaznaczenie, patrz Obszar zaznaczenia.

Domyślnie, elementy wewnątrz Obszaru zaznaczenia wyświetlone są w 3D.

Aby to zmienić, użyj poleceń Działania obszaru zaznaczenia w menu Widok > Elementy w widoku 3D > Filtrowanie i przekroje w 3D.

Zobacz Okno dialogowe Filtrowanie i przekroje elementów w 3D.

Elementy w Oknie 3D opartym o Obszar Zaznaczenia

Jeżeli zawartość Okna 3D ograniczona jest częściowo Obszarem Zaznaczania, elementy utworzone w tym oknie będą widoczne tylko wtedy, gdy wstawisz je wewnątrz Obszaru Zaznaczania.

W przypadku wstawienia elementów poza granicami Obszaru Zaznaczenia lub przesunięcia istniejących elementów poza granice tego Obszaru, elementy te natychmiast znikną z Okna 3D.

Po przejściu do okna Rzutu będą one jednak widoczne. Aby zobaczyć je w Oknie 3D, zmień Obszar Zaznaczenia (lub usuń go) i powróć do tego okna.

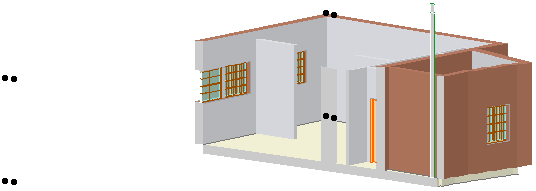

Zaznaczenie elementu w przyciętym Modelu 3D (poprzez użycie Obszaru zaznaczenia, lub Przekroju 3D) spowoduje wyświetlenie wszystkich jego wierzchołków nawet, jeśli element będzie przycięty. Wierzchołki i krawędzie przyciętych elementów będą jednocześnie powodowały reakcję kursora.
