Tworzenie Rysunku Detalu opartego o Model

Aby utworzyć Detal oparty o Model, wstaw Znacznik Detalu posiadający obrys do jednego z następujących okien: Rzut, Przekrój/Elewacja/Rozwinięcie ścian, Dokument 3D, Obszar 2D lub Detale.

1.Uaktywnij narzędzie Detal.

2.W palecie Info lub w oknie dialogowym Domyślnych Ustawień Detalu musi być zaznaczona opcja “Utwórz nowy Widok Projektu”.

3.W palecie Info wybierz jedną z metod geometrii pozwalających na zdefiniowanie obrysu: wielobok, prostokąta lub obróconego prostokąta. (pierwsza metoda geometrii (bez obrysu) pozwala na tworzenie niezależnych Widoków Projektu nie posiadających źródła w modelu.)

4.Narysuj obrys Detalu.

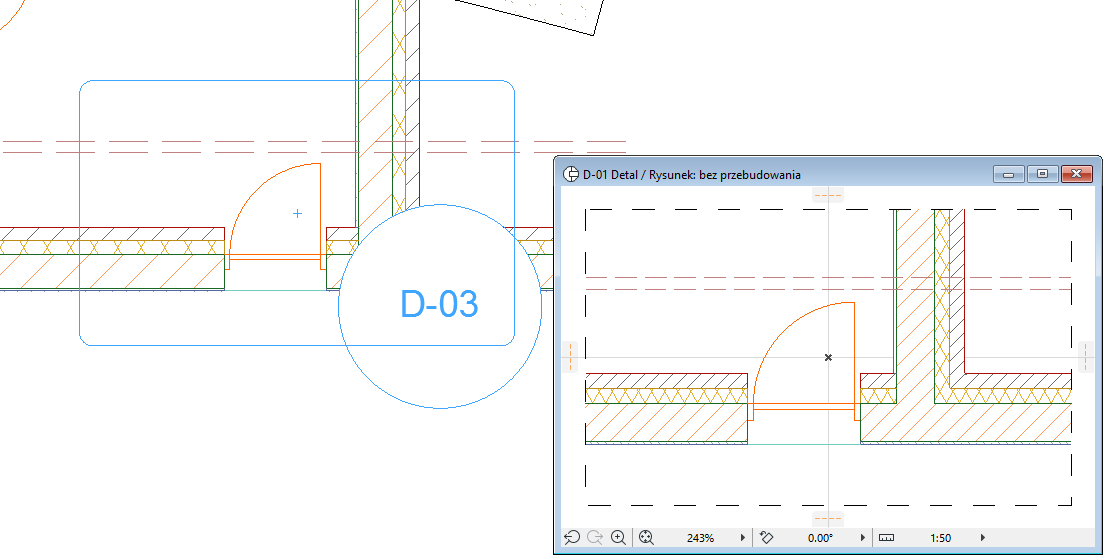

5.Po narysowaniu obrysu Detalu, kliknij kursorem w kształcie młotka w obszarze roboczym aby wstawić Znacznik Detalu. X reprezentuje punkt odniesienie Detalu.

Uwaga: Znaczniki Źródłowe Detali mogą być opcjonalnie oznaczone na ekranie półprzezroczystym wypełnieniem. (Użyj opcji w menu Widok > Opcje wyświetlania > Podświetl Znaczniki Źródłowe, aby uruchomić lub wyłączyć tę funkcję. Kolor podświetlenia można zdefiniować w oknie dialogowym Opcje > Środowisko pracy > Opcje ekranowe).

6.Nowy Widok Projektu zostanie utworzony i Umieszczony w folderze Detale, w Mapie Projektu palety Nawigatora.

Aby zdefiniować dane odniesienia wyświetlane w Znaczniku Źródłowym Detalu:

Zobacz Określ Odniesienie dla Znacznika Źródłowego.

Inne informacje na temat nowych Widoków Projektu tworzonych narzędziem Detal, ich Znaczników i danych odniesienia, można zdefiniować w panelu Znacznik w oknie dialogowym Ustawień Szczegółowych.
