Określ Odniesienie dla Znacznika Źródłowego

Postępuj według poniższych instrukcji, aby przyporządkować Odniesienie Znacznikom Źródłowym: Przekrojów, Elewacji, Rozwinięć Ścian, Detali oraz Obszaru 2D.

Wstawiając Nowy Znacznik źródłowy na Rzucie w celu utworzenia nowego Widoku Projektu, okno dialogowe Ustawień Domyślnych oferuje dwie opcje Odniesienia dla Znacznika:

•do Widoku Projektu lub

•do pierwszego Rysunku dla danego Widoku Projektu. (“Pierwszy” znajdujący się najwyżej w strukturze Teczki Arkuszy Nawigatora.)

Na przykład następujący Przekrój został ustawiony, by wyświetlał informacje odnoszące się do pierwszego Rysunku utworzonego na jego podstawie .

Jeżeli wybierzesz opcję Pierwszego Wstawionego Rysunku, a żaden Rysunek nie będzie jeszcze utworzony na podstawie tego Widoku Projektu, wówczas Znacznik będzie zawierał Autotekst, który zostanie zastąpiony odniesieniem do Rysunku po jego utworzeniu.

Te same informacje związane ze Znacznikiem dostępne są w Panelu Znacznik i w oknie dialogowym Ustawienia Przekroju.

Gdy zaznaczysz Znacznik Źródłowy, który został wcześniej wstawiony, (na podstawie odnośnego Widoku Projektu mogło już zostać utworzone wiele Widoków lub Rysunków) wówczas w palecie Info lub w oknie dialogowym Ustawień Elementu, będziesz miał do wyboru dwie dodatkowe opcje w rozwijanym menu "ze Znacznikiem odnoszącym się do:"

•Wybranego Rysunku

•Pierwszego wstawionego Rysunku dla wybranego Widoku

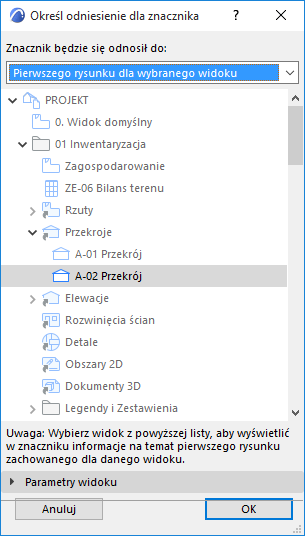

Wybranie jednej z tych opcji wyświetli okno dialogowe zawierające strukturę Mapy Widoków lub Teczki Arkuszy.Możliwe będzie zaznaczenie jednego z Widoków/Rysunków utworzonych na podstawie odnośnego Widoku Projektu; pozostałe elementy będą nieaktywne i nie będzie można ich zaznaczyć.

Uwaga: Opcja odniesienia do Widoku jest dostępna w przypadku, gdy potrzebny Rysunek znajduje się w Teczce Arkuszy innego Projektu (w związku z czym nie jest dostępny w oknie dialogowym Określ odniesienie dla Znacznika).

Zobacz Wstaw widok z zewnętrznego projektu Archicada (polecenie menu).

Nie jest w tym wypadku możliwe odniesienie Znacznika bezpośrednio do Rysunku, ale jest możliwe odniesienie go do Widoku (w bieżącym Projekcie), na podstawie którego został ów Rysunek utworzony (w innym projekcie). W Znaczniku będą wyświetlane informacje dotyczące pierwszego Rysunku utworzonego na podstawie tego Widoku w postaci Autotekstu. W momencie otwarcia Teczki Arkuszy zawierającej Rysunek, do którego odnosi się Znacznik, jego pole zostanie wypełnione prawidłowymi danymi Rysunku.

Informacje dotyczące połączenia zawarte w Znaczniku będą również wyświetlane w polu Odniesienie do tak długo, jak odnośny element (np. Rysunek) będzie dostępny w Projekcie.
