Wymiarowanie grubości ściany lub stropu
Ściany w Rzucie/Przekroju i Stropy w Przekroju:
1.Uaktywnij narzędzie Wymiarowanie liniowe i kliknij linię obrysu elementu, który chcesz zwymiarować.

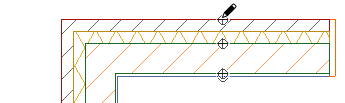

2.Punkty pomiaru pojawią się na powierzchniach, warstwach i/lub linii odniesienia (w zależności od ustawień w Szczegółach wymiarowania - zobacz poniżej).

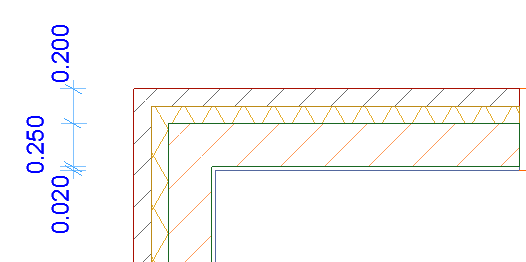

3.Kliknij dwa razy, aby dokończyć łańcuch wymiarów i wstaw go, używając kursora w kształcie Młotka.

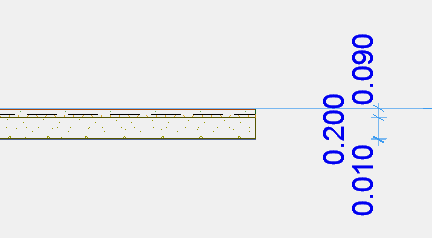

W oknie Przekroju w ten sam sposób można zwymiarować grubość stropu:
Jeżeli wstawiasz serię znaczników wymiarowania grubości ściany wzdłuż łańcucha ścian, wyświetlane będą tylko te punkty, które są umieszczone na ścianach prostopadle do łańcucha wymiarów.
Powiązany temat:
Automatyczne wymiarowanie warstw w elementach warstwowych/profilowych
Aby automatycznie zwymiarować poszczególne warstwy i/lub linie odniesienia struktur warstwowych lub profilowych:
1.Przejdź do panelu Szczegóły wymiarowania w Ustawieniach wymiarowania (lub odpowiednich opcji w palecie Info).

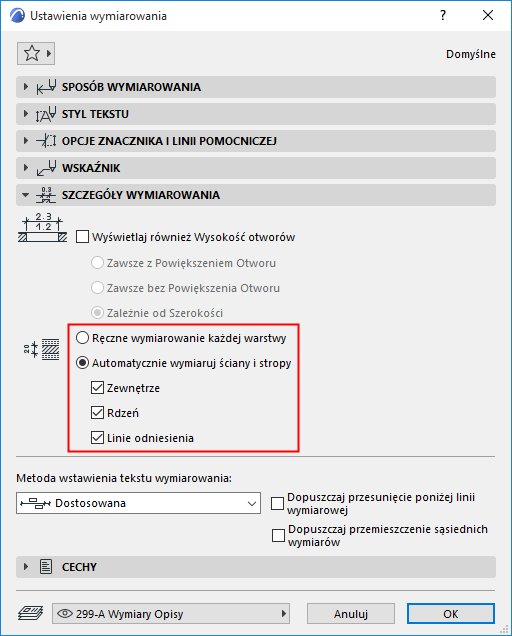

2.Wybierz Metodę automatyczną, a następnie zaznacz opcje, które chcesz zwymiarować.
Aby uzyskać wszystkie potrzebne wymiary, zaznacz jedno lub kilka pól jednocześnie.
Wymiarowanie zewnętrzne

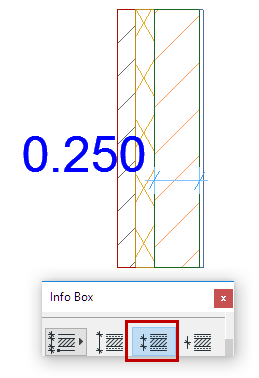

Wymiarowanie rdzenia
Linie odniesienia wymiarowania
