Metody geometrii wymiarowania liniowego
Metody geometrii przy Wymiarowaniu liniowym są określane w Palecie Info.
Wybrana metoda geometrii odnosi się do całego łańcucha wymiarów i nie może być zmieniana indywidualnie dla każdego pojedynczego wymiaru.
Uwaga: W oknie Dokumentów 3D dostępne są dodatkowe Metody geometrii.
Zobacz Wymiarowanie liniowe w Oknie Dokumentów 3D.
Tematy omówione na tej stronie:
Metoda geometrii każdego kierunku
Metoda geometrii Wymiarowanie długości łuku
Metoda geometrii każdego kierunku

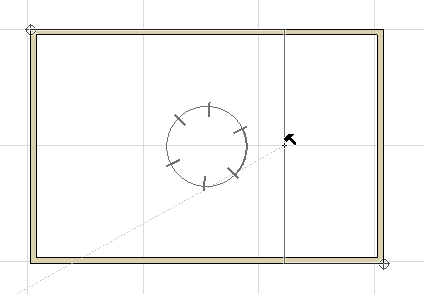

Domyślnie ustawiona metoda Każdego Kierunku umożliwia tworzenie łańcuchów wymiarów w różnych położeniach związanych z położeniem elementu: równolegle do dwóch pierwszych wstawionych punktów pomiaru, albo poziomo/pionowo lub równolegle do innej, dowolnie wybranej krawędzi/powierzchni.
Poruszaj kursorem, aby uzyskać informacje na temat różnych możliwości zależnie od położenia punktu wymiarowania.

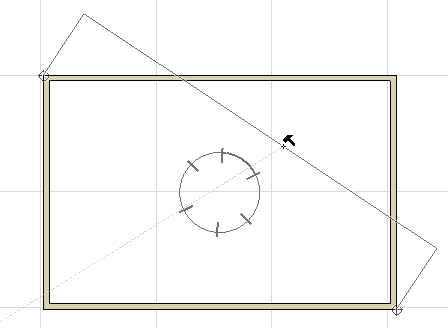

Dostępny jest również dodatkowy wektor linii wymiarowej: Po pojawieniu się czarnego kursora w kształcie młotka, możesz przesunąć go na jakąkolwiek prostą linię/krawędź w obrębie projektu.
Uwaga: W oknie Dokumentu 3D, musisz wyrównać wymiar do krawędzi elementu konstrukcyjnego - segmenty liniowe nie sprawdzą się.
Przykład

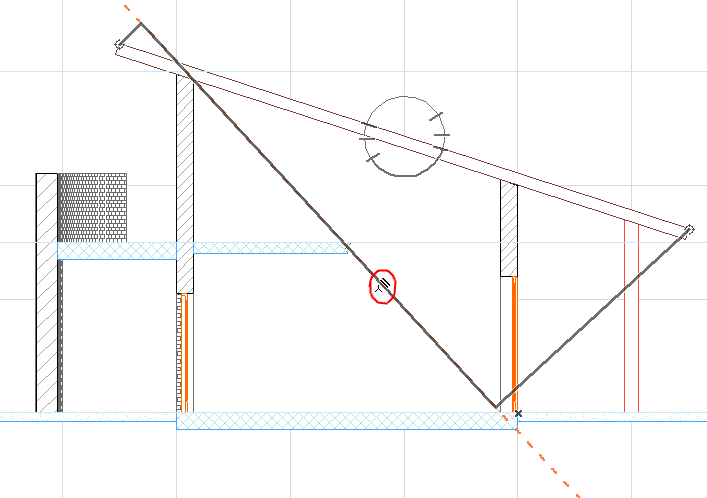

Załóżmy, że chcesz zwymiarować dach przy pomocy wektora równoległego do przekątnej, a nie do dachu.
1.Kliknij dwa wierzchołki wymiarowania na dowolnym końcu dachu.
2.Najedź kursorem na przekątną. Następnie kursor przyjmuje kształt "znaczek mercedesa + równoległe wymiarowanie", aby poinformować użytkownika o znalezieniu krawędzi, do której linia wymiarowa może być równoległa:
3.Kliknij, aby ograniczyć linię wymiarową i dostosować ją do położenia równoległego względem określonej linii/krawędzi.
4.Przeciągnij linię wymiarową do końcowego położenia i kliknij, gdy pojawi się czarny kursor w kształcie młotka, aby wstawić łańcuch wymiarowy.
Metoda Tylko X-Y ogranicza zakresy linii wymiarowych wyłącznie do położenia poziomego i pionowego względem ekranu.
Metoda geometrii Wymiarowanie długości łuku
Ta metoda służy do wymiarowania zakrzywionych elementów.
1.Przy aktywnym narzędziu Wymiarowania, wybierz Metodę geometrii Wymiarowanie długości łuków z Palety Info.
2.Kliknij kursorem w kształcie Mercedesa okrągły łuk lub krawędź łukową (nie musisz wskazywać ich punktów końcowych, wystarczy kliknąć gdziekolwiek na łuku).
3.Archicad automatycznie umieści Punkty pomiaru na końcach mierzonego łuku. Zmierzona zostanie długość tego fragmentu krawędzi. Możesz jednak kontynuować dodawanie Punktów pomiaru tworząc łańcuch wymiarów.
4.Podwójne kliknięcie w pustą przestrzeń arkusza roboczego kursorem Pustego Ołówka lub wciśnięcie OK na Palecie kontrolnej zakończy wstawianie Punktów pomiaru.
5.Kliknij kursorem w kształcie Młotka, aby wstawić łańcuch wymiarowy.
Aby jednym kliknięciem zwymiarować grubość ściany i stropu, uruchom opcję Grubość za jednym kliknięciem w palecie Info Wymiarowania liniowego.
1.Jeśli narzędzie Wymiarowanie liniowe jest aktywne, przesuń kursor do linii obrysu ściany lub stropu.
Jeśli klikniesz jakikolwiek inny element, opcja jednego kliknięcia nie zadziała i trzeba będzie wstawić linię wymiarowania w standardowy sposób.
2.Kliknij jednokrotnie, aby wstawić wymiar(y) grubości, w zależności od ustawień skonfigurowanych w Szczegółach wymiarowania:
–W trybie automatycznym, w zależności od ustawień wymiarowania zewnętrznego/rdzenia/linii odniesienia, spowoduje to wstawienie kilku punktów wymiarowania w łańcuchu.
Uwaga: Jeśli aktywna jest tylko Linia odniesienia, opcja jednego kliknięcia nie działa.
–W trybie ręcznym spowoduje to powstanie łańcucha wymiarowania dla wszystkich warstw ścian i stropów.
Szczegóły - zobacz Wymiarowanie grubości ściany lub stropu.
