Różne ustawienia dla elementów bibliotecznych

Otwórz panel w oknie Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.

•Ten panel i jego zawartość zależą od załadowanych bibliotek. (Może być dostępnych kilka paneli, po jednym dla każdej biblioteki w danym projekcie.)

•Obiekty umieszczone w tej specjalnej bibliotece będą wyświetlane globalnie, zgodnie z ustawionymi w tym miejscu Opcjami reprezentacji modelu.

•Opcje będą stosowane tylko do obiektów, których skrypt GDL na to zezwala.

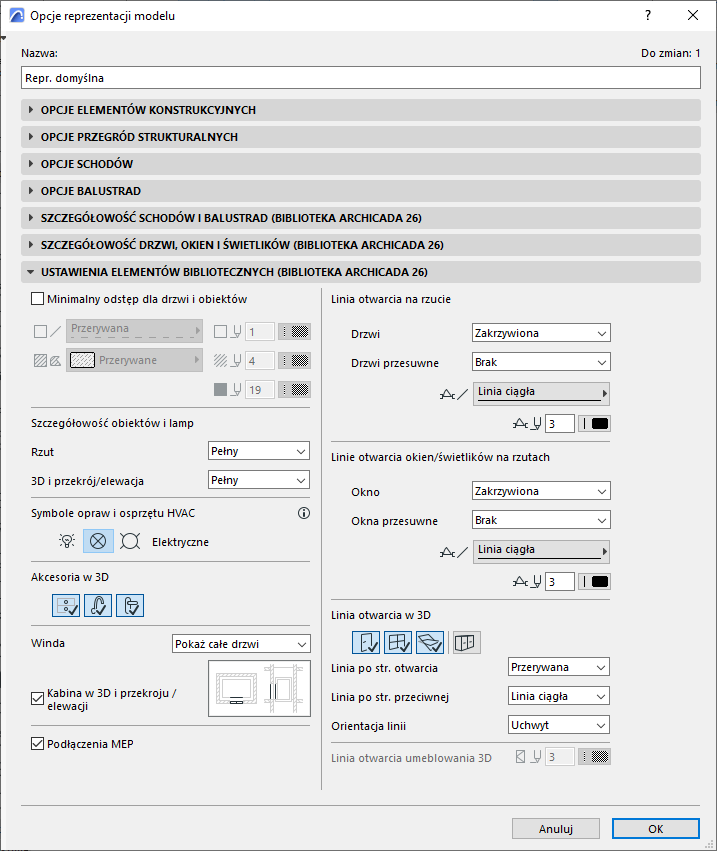

W wersji INT Archicada, panel ten wygląda następująco:

Pokaż minimalną przestrzeń drzwi i obiektu

Zaznacz to pole, aby pokazać minimalną przestrzeń obiektów i drzwi na Rzucie, poprzez wyświetlenie konturu i wypełnienia odpowiadającego parametrowi minimalnej przestrzeni. Wybierz opcje dla rodzaju linii konturu i pióra oraz dla rodzaju wypełnienia/pióra/tła.

Wypełnienie/obrys minimalnej przestrzenie pokazany jest dla wszystkich drzwi i obiektów, dla których zdefiniowano parametr minimalnej przestrzeni.

•W przypadku Drzwi należy określić te parametry w zakładce Minimalna przestrzeń w Ustawieniach drzwi (panel Własne parametry).

Zobacz Minimalna przestrzeń.

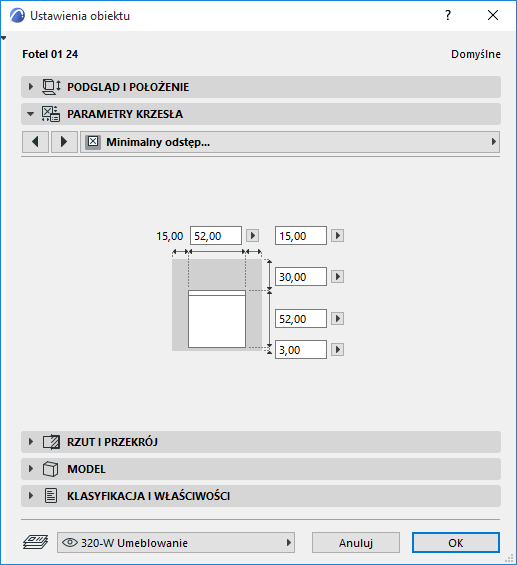

•W przypadku obiektów, w Ustawieniach obiektu użyj parametrów Minimalnej przestrzeni.

Poziom detalu obiektu i lampy

Określ poziom detalu na rzucie:

•Pełny, Średni lub Niski

oraz w Projekcjach 3D:

•Pełny, Uproszczony lub Schematyczny

Obiekty i lampy wykorzystują ustawienia poziomu detalu określone tutaj domyślnie (Według ORM). Jeśli dla konkretnego obiektu/lampy ta opcja jest dostępna, można zastąpić poziom detalu w Ustawianiach elementu (użyj opcji Reprezentacji 2D lub 3D)

Zobacz Reprezentacja 2D i 3D obiektów.

Symbole oświetlenia i obiektów HVAC

Wybierz jedną z opcji wyświetlania Symboli na rzucie oświetlenia i obiektów HVAC (np. lampy sufitowej, czujnika dymu, kanału rozprowadzania powietrza) w projekcie.

•Realistyczny

•Elektryczność

•Odwzorowany rzut sufitu

Akcesoria w 3D

Kliknij przełącznik, aby pokazać lub ukryć tego rodzaju akcesoria w 3D:

•Pokrętła w 3D

•Zawory w 3D

•Klamki i pokrętła w 3D

Wózek windy

Ustaw opcje wyświetlania komponentu wózka windy:

•Pokaż/Ukryj wózek w 3D i oknie Przekroju/Elewacji

•Pokaż/Ukryj drzwi windy na Rzucie/w Przekroju, lub wyświetl tylko Otwór

Połączenia instalacji obiektu

Elementy kompatybilne z Modelerem instalacji obejmują Połączenia, umożliwiając połączenie z dowolnym obiektem na trasie instalacji.

Za pomocą tego pola można pokazać lub ukryć te połączenia.

Linia otworu drzwi/okien/świetlików na rzucie

•Styl linii otworu: Zakrzywiona lub Pionowa

•Dla drzwi przesuwnych i okien: Brak lub Strzałka

•Typ linii i pióra dla linii otworu

Linie otworów w projekcjach 3D

Kliknij przełącznik (Drzwi, Okno, Świetlik), aby pokazać lub ukryć linie otworów w oknie 3D.

•Wybierz Linie (kreskowana, pełna, przerywana) dla linii otworu dla otworu i przeciwległych stron.

•Wybierz Uchwyt lub Zawias, aby określić kierunek linii otwierania.

Uwaga: Ta opcja jest zależna od skali (zwykle linie otworów nie są w ogóle wyświetlane w przypadku niewielkich skal).

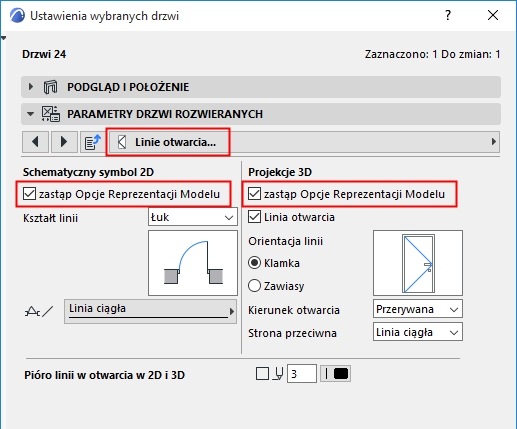

Zastąpienie opcji widoku modelu dla poszczególnych drzwi/okien

Opcje reprezentacji modelu dotyczą wszystkich drzwi/okien w widoku. Aby zastąpić ustawienia linii otwarcia otworów Drzwi/Okien na konkretne Drzwi/Okno, skorzystaj z zakładki Linie otwarcia w panelu Własne parametry.

Zobacz Linie otwarcia (Drzwi/Okno).
