Estructura de Rellano con Viga

Estas definiciones están disponibles si elige un tipo de Estructura con Viga para el Rellano.

Ver Elegir el Tipo de Estructura.

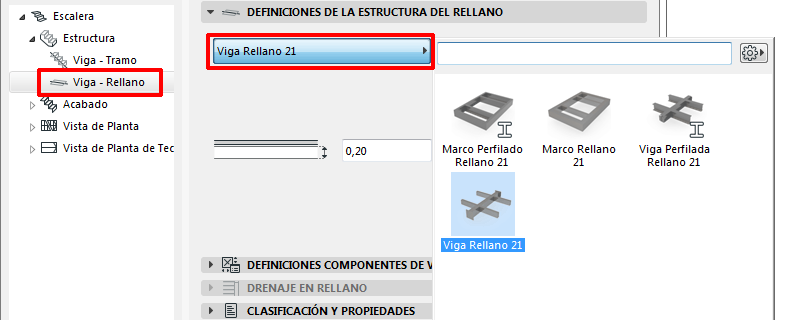

Elija una Estructura de Soporte del Rellano para la Escalera, que puede ser de Tipo Viga o de Tipo Marco. También están disponibles componentes de Rellano con Perfil.

En el panel de abajo, defina la estructura elegida.

Vigas de Rellano Primarias y Secundarias

•Las Vigas de Rellano Primarias se conectarán automáticamente a las vigas del Tramo, como se definió en las Definiciones de la Estructura del Tramo.

Ver Extremos y Conexiones de Escaleras.

•Las Vigas Secundarias (Adicionales) pueden añadirse paralelas a los lados del rellano. Las Vigas Secundarias no se conectan automáticamente a las Vigas de Tramo.

Para mayor información, ver Añadir/Editar Vigas Secundarias.

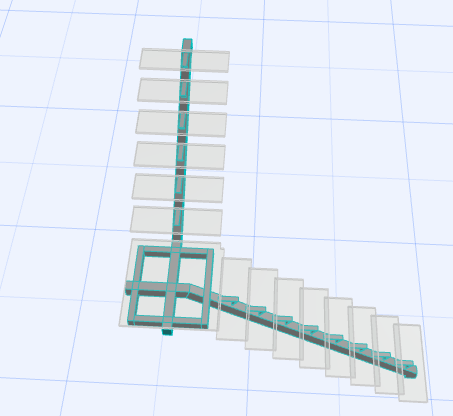

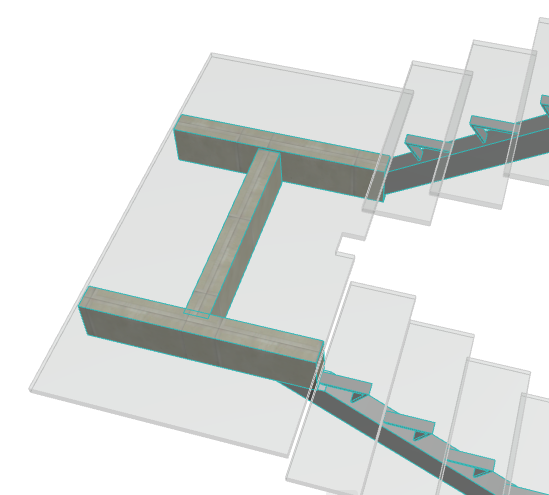

Rellanos con Vigas Primarias y Secundarias

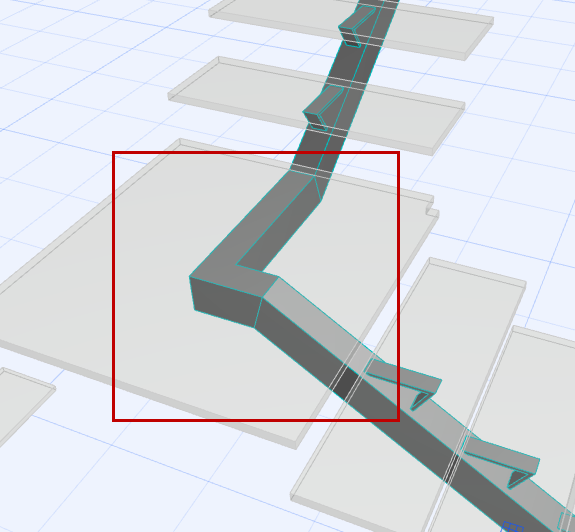

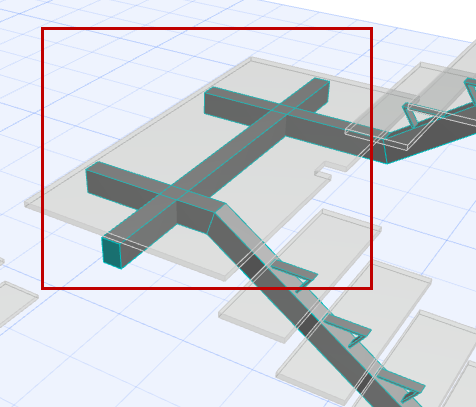

La Viga Primaria generalmente sigue la Línea Central de la Escalera, pero también puede elegir un recorrido diferente para la Viga (use la página Vigas Primarias - Estilo y Dimensiones):

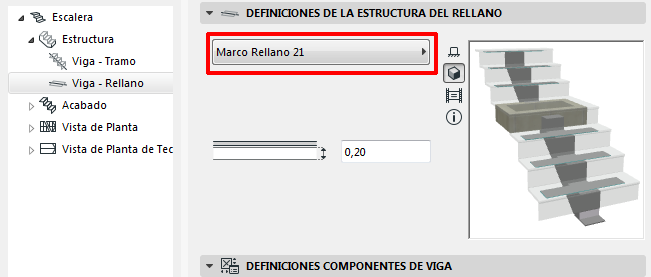

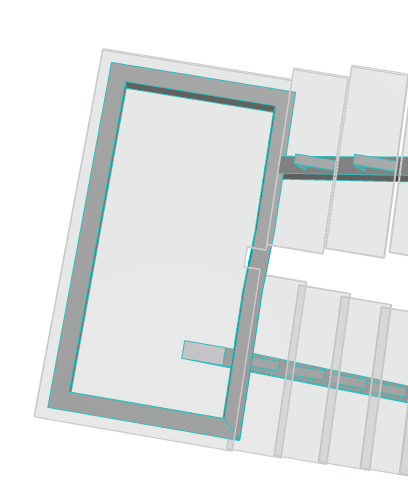

Marco del Rellano (Viga Primaria)

Puede elegir un Marco para soportar los Rellanos de la Escalera. Al igual que otras vigas primarias, el componente de Marco del Rellano se conecta automáticamente al soporte del Tramo, como se definió en las Definiciones de la Estructura del Tramo.

Ver Extremos y Conexiones de Escaleras.

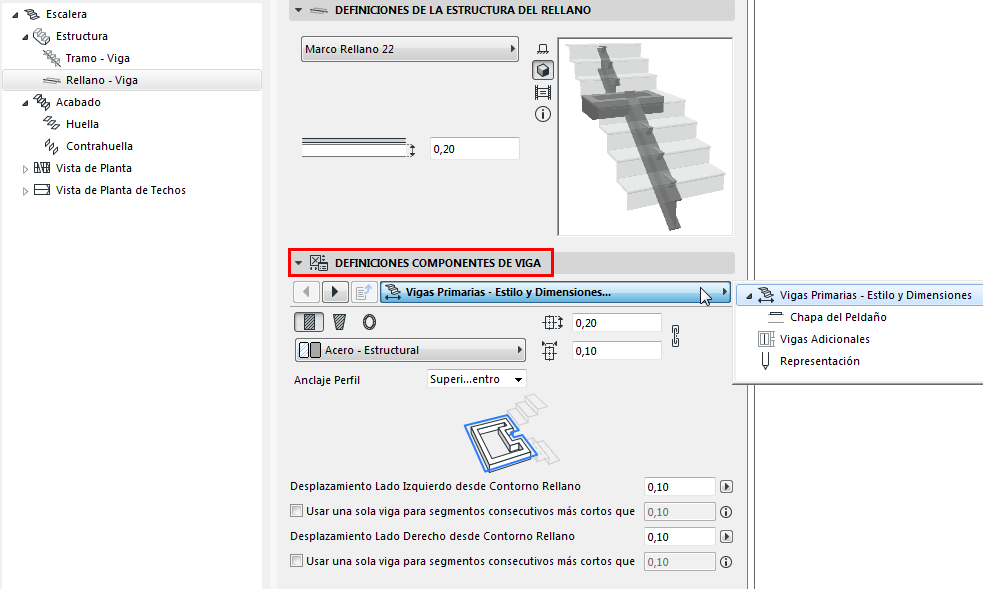

Use las Definiciones de Componente de Viga para configurar el Marco de Rellano elegido:

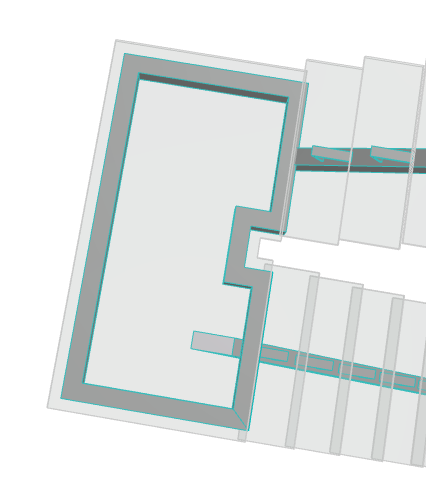

•Por defecto, el Marco del Rellano sigue la línea de contorno del Rellano.

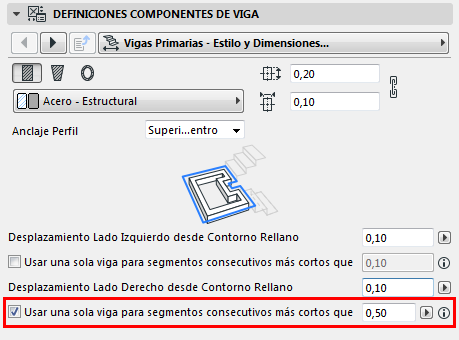

•Sin embargo, puede usar las Definiciones de la Viga para ajustar el contorno y eso ignora los segmentos del Rellano que son más cortos que una determinada longitud:

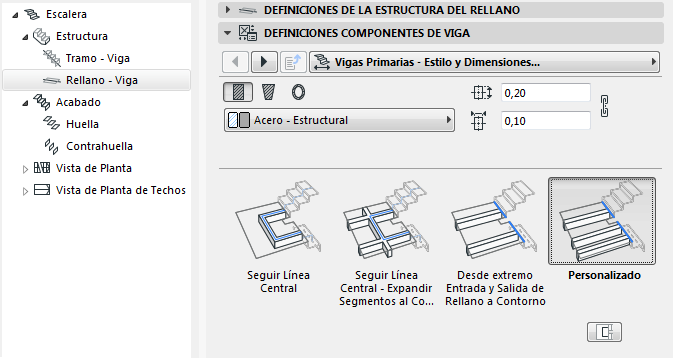

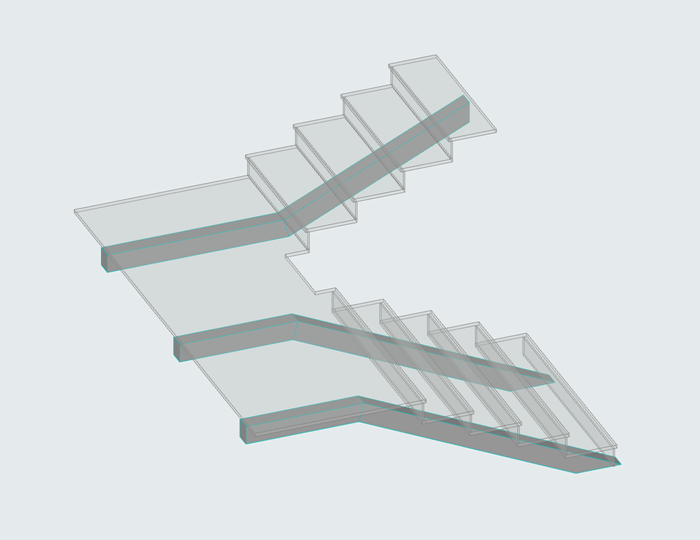

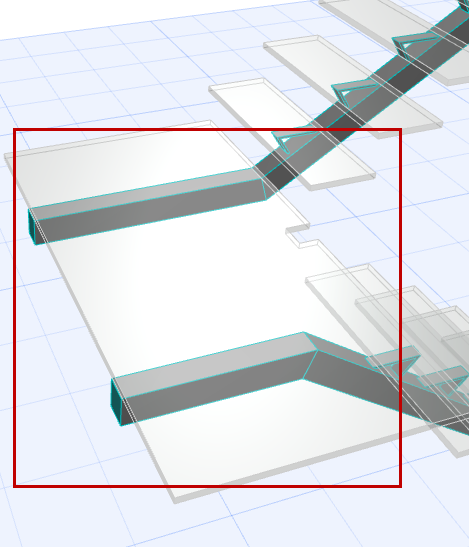

Viga de Rellano Personalizada (Viga Primaria)

Use esta función cuando el Tramo de Escalera por debajo del Rellano usa un número diferente de Vigas que el Tramo por encima del Rellano. (Puede definir Vigas para cada estructura de Rellano por separado en el modo Edición.)

Para colocar una Viga de Rellano personalizada:

1.Elija Personalizado desde la página de Definiciones de la Viga (página de Vigas Primarias - Estilo y Dimensiones).

2.Cambie a la página de Emplazamiento y Posicionamiento.

3.Inserte el número de Vigas a colocar.

4.Inserte los valores de posición y desplazamiento para las Vigas personalizadas del Rellano.

Como estas Vigas personalizadas son Vigas Primarias, pueden conectar con los soportes del Tramo.

Añadir/Editar Vigas Secundarias

Para añadir Vigas Secundarias adicionales, deberá usar el modo Edición. (las Vigas Secundarias se colocan en una geometría existente de Rellano, así que deben ser añadidas a una Escalera seleccionada e insertada.)

1.Seleccione la Escalera y entre en el modo Edición. (Véase Entrar en Modo Edición.)

2.Seleccione la Estructura del Rellano, y abra las Definiciones de la Estructura.

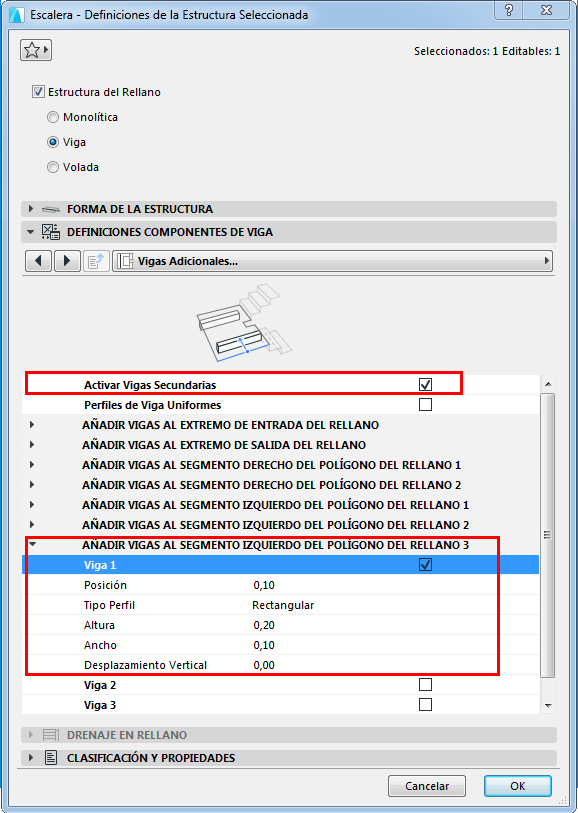

3.En el panel de Definiciones del Componente Viga, abra la pestaña Vigas Adicionales.

4.Marque Activar Vigas Secundarias (si no está marcado).

Añadir Vigas Secundarias en el Modo Edición

5.Use las casillas y definiciones para añadir Vigas Secundarias a uno o más segmentos del polígono del Rellano.

Se han colocado las Vigas Secundarias. Use el Modo Edición para alargar y moverlas a su antojo, usando los puntos calientes editables.

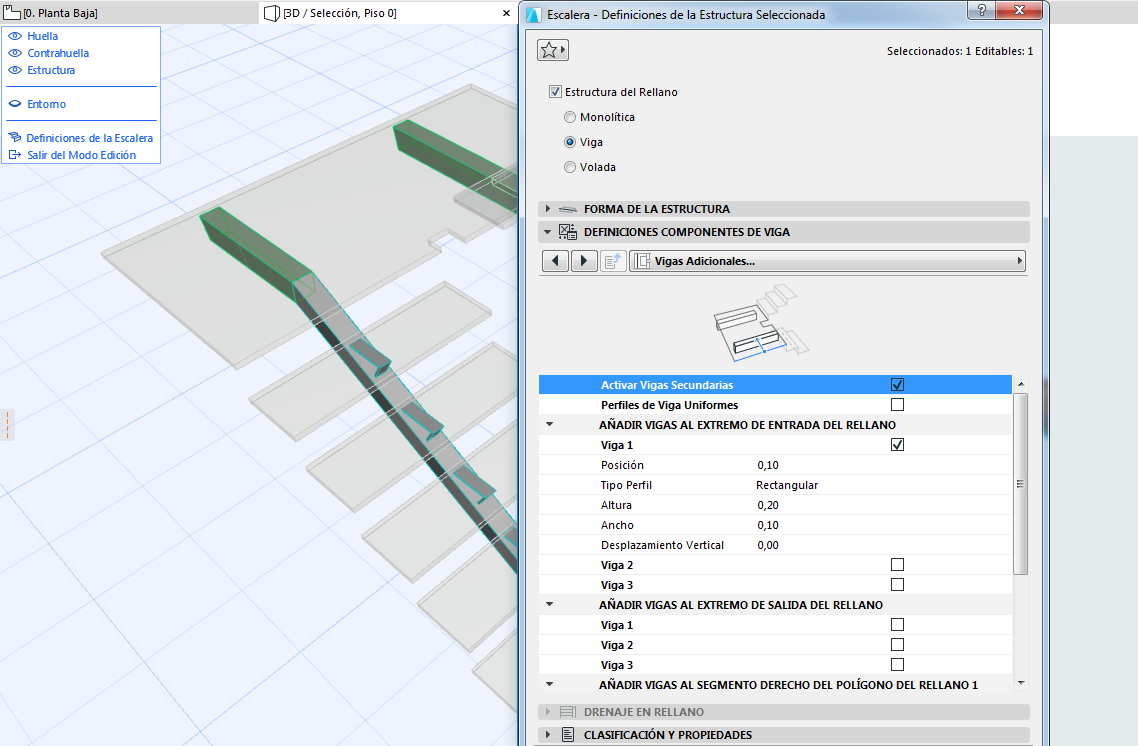

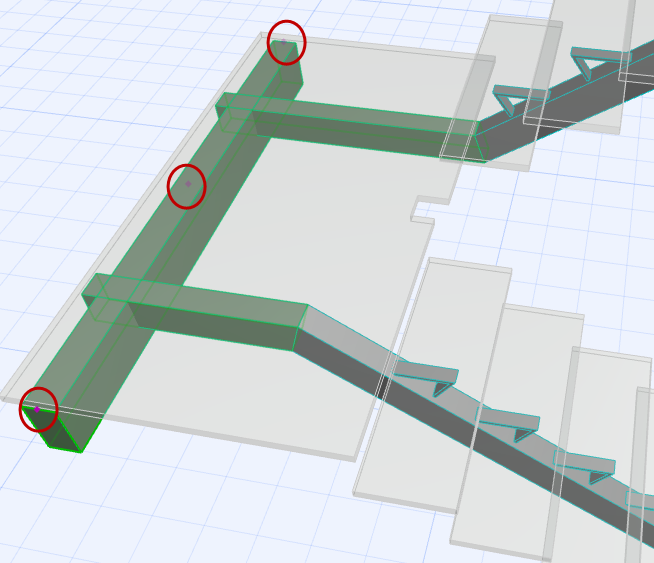

Modificar una Viga Secundaria Gráficamente en el Modo Edición

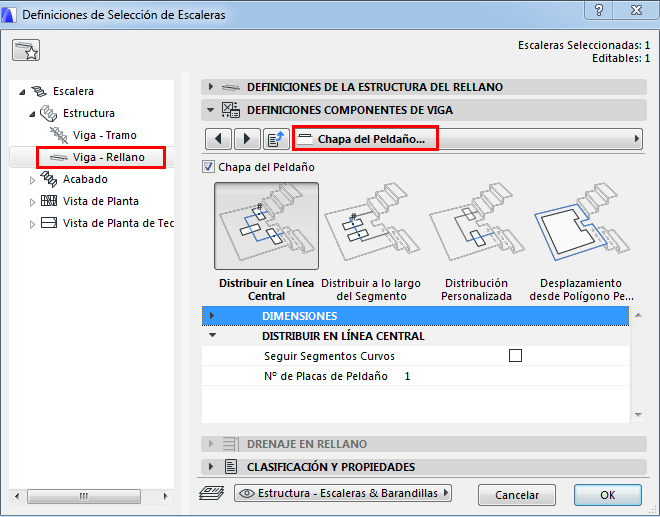

Añadir Chapas de Peldaño al Rellano con Viga

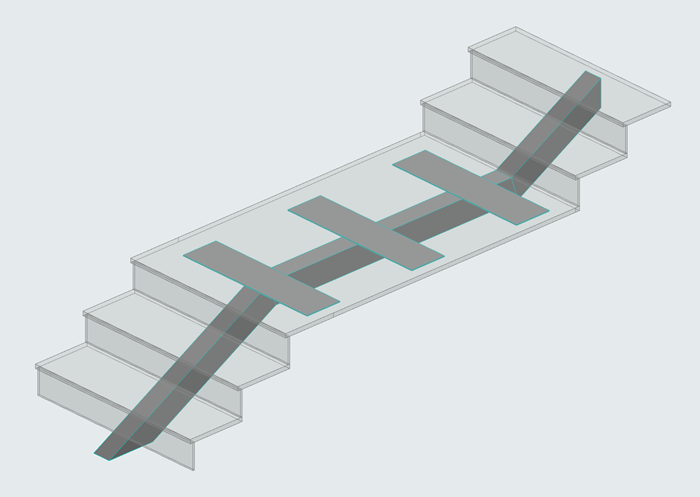

Chapa de Peldaño en Rellano con Viga
