Nivel de Detalle de los Símbolos de la Escalera y Barandilla

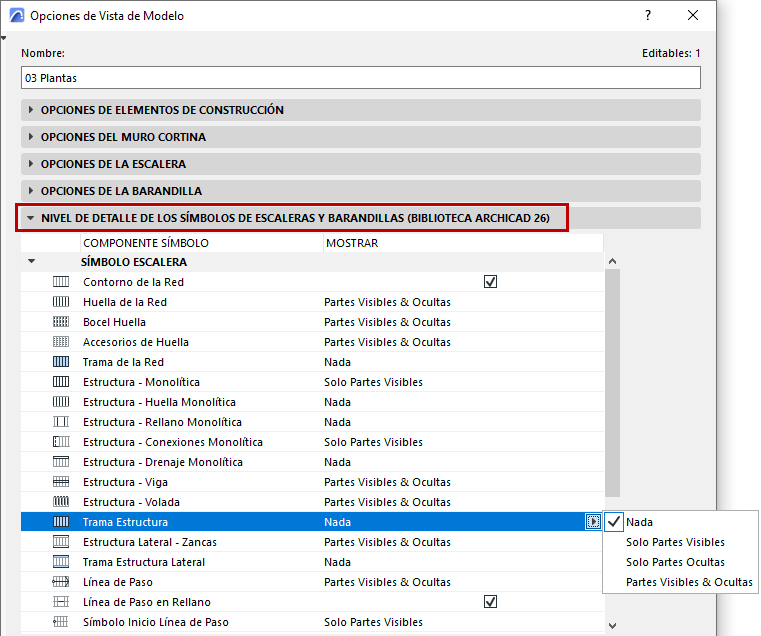

Este panel está en Documento > Vista de Modelo > Opciones de Vista de Modelo.
El listado incluye Componentes de Símbolo de la Escalera y Símbolo de la Barandilla.
Nota: Los Componentes se listan aquí solo si están activados en la lista de "Componentes del Símbolo", en el panel de Opciones de Escalera o Opciones de Barandilla de arriba del mismo cuadro de diálogo.
Defina el nivel de detalle de cada componente del Símbolo, según aplicable:
•Nada
•Solo Partes Visibles
•Solo Partes Ocultas
•Partes Visibles & Ocultas
Partes Visibles y Partes Ocultas
Las "Partes Visibles" de una Escalera representan la apariencia primaria de la Escalera, y se muestran usando el tipo de línea “Visible” definida en las Definiciones de la Escalera (habitualmente una línea sólida).
Las "Partes Ocultas" de una Escalera representan la apariencia secundaria de la Escalera, y se muestran usando el tipo de línea “Oculta” definida en las Definiciones de la Escalera (habitualmente una línea a rayas).
Ver Definir Atributos para Cada Componente del Símbolo de la Escalera.
Las partes visibles están habitualmente por debajo de la Marca de Corte; las partes Ocultas están habitualmente por encima de la Marca de Corte.
