In 3D anzeigen: Layout im 3D-Modellkontext

Sehen Sie sich die 2D-Layouts im 3D-Modellkontext an

Klicken Sie in der Zielliste eines Markers auf In 3D anzeigen oder auf die Schaltfläche In 3D anzeigen in der unteren linken Ecke.

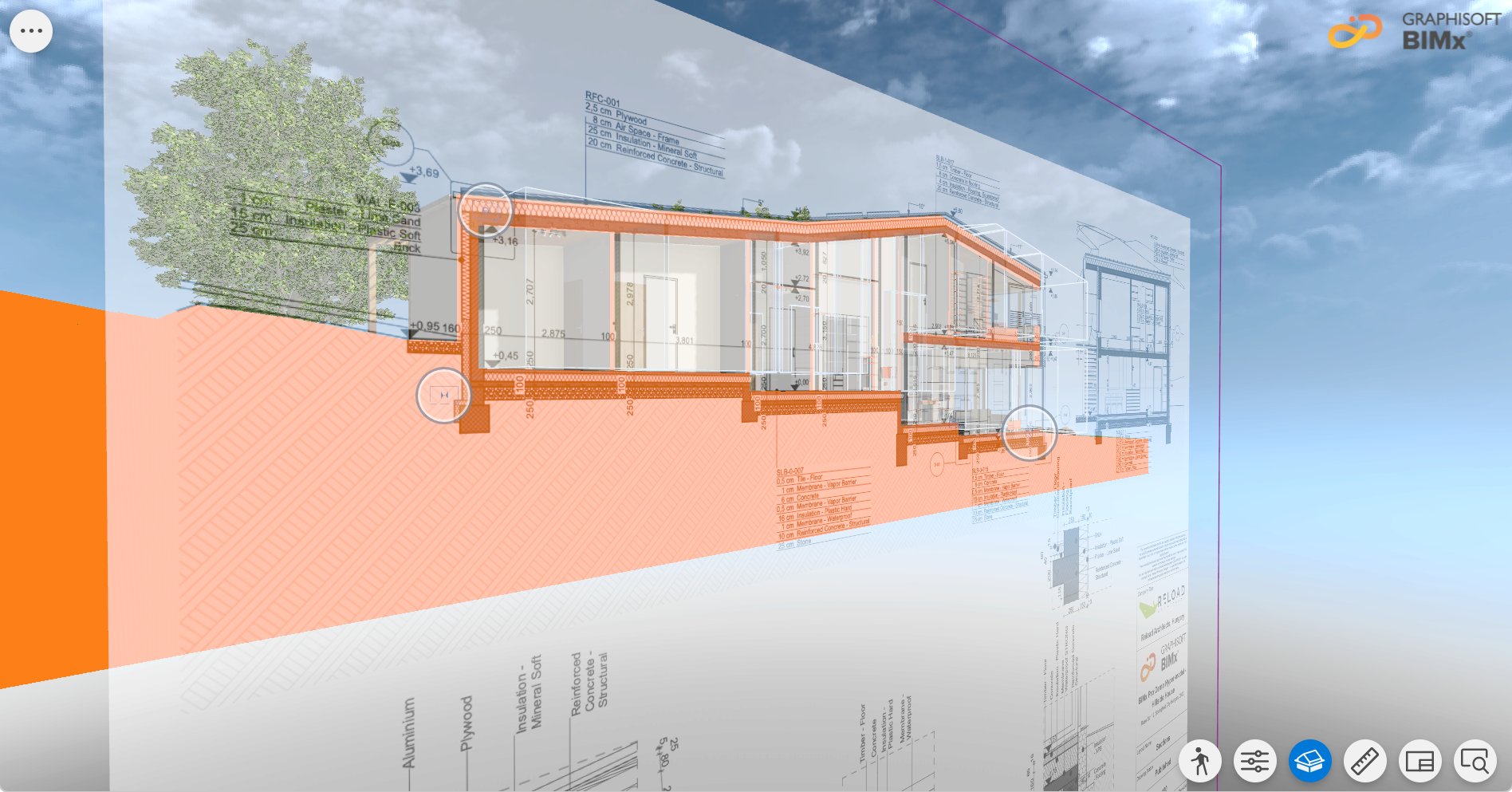

Das 3D-Modell öffnet sich, wobei das Layout überlagert wird, und es wird je nach Ansichtstyp horizontal oder vertikal geschnitten.

• Klicken Sie auf das Layout
• Sobald es ausgewählt ist (grün), können Sie es hin und her ziehen

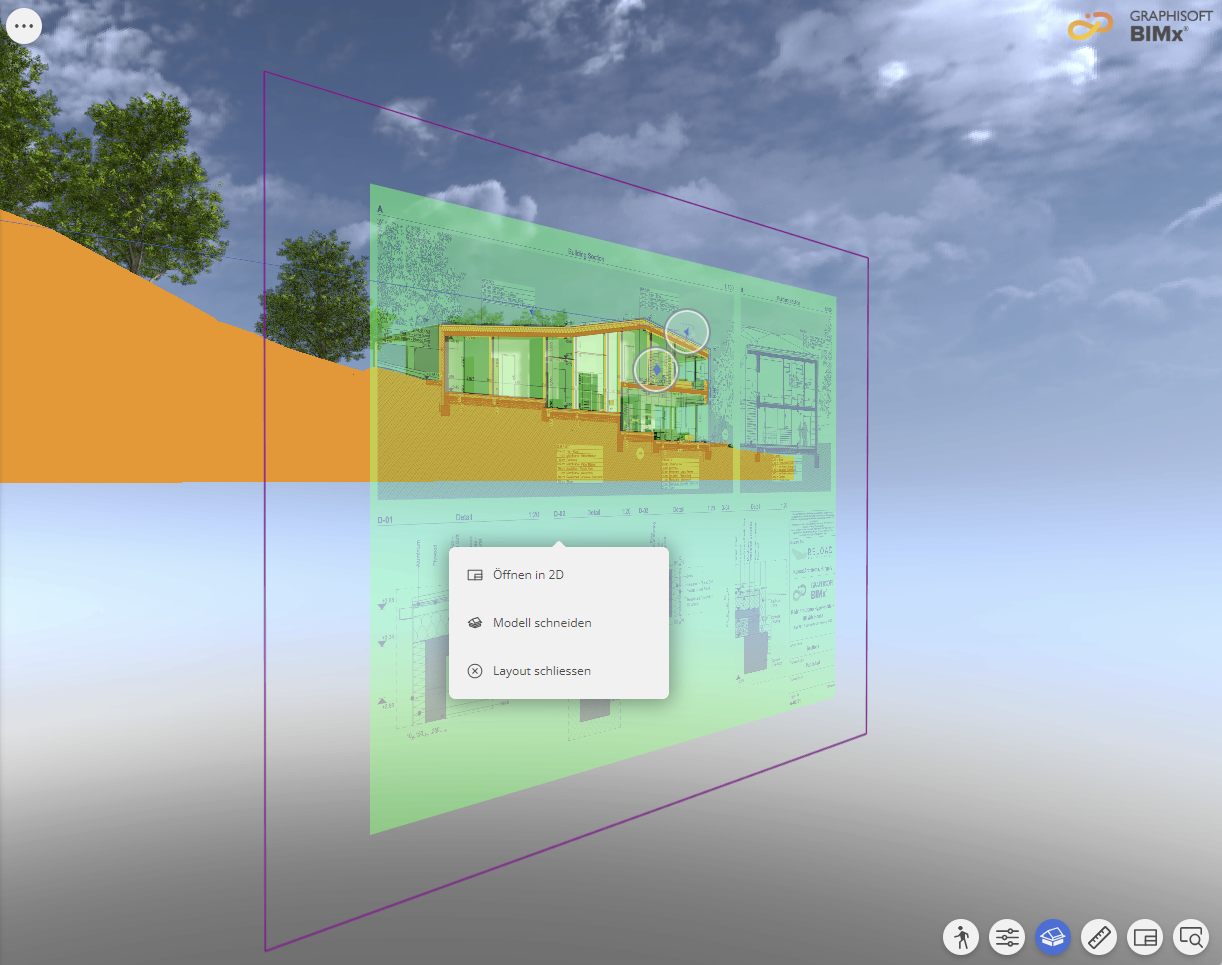

• Klicken Sie mit der rechten Maustaste auf das grüne Ghost-Layout, um das Kontextmenü anzuzeigen:


  • Das Layout Öffnen in 2D
  • Modell schneiden, um eine temporäre 3D-Schnittebene zu erstellen
    Anmerkung: Durch Anklicken des Rahmens wird die Schnittebene selbst ausgewählt (nicht der Ghost). Klicken Sie mit der rechten Maustaste, um das Kontextmenü der Schnittebene mit den Befehlen Spiegeln und Aus aufzurufen. Über die Schnittebene erfahren Sie hier mehr: Schnittebene im 3D-Modell (Tastaturkürzel: C)
  • In dieser Ansicht Layout schließen
