Megjelenítés 3D-ben: Tervlap 3D modellkörnyezetben

Tervlap megtekintése 3D modellkörnyezetben

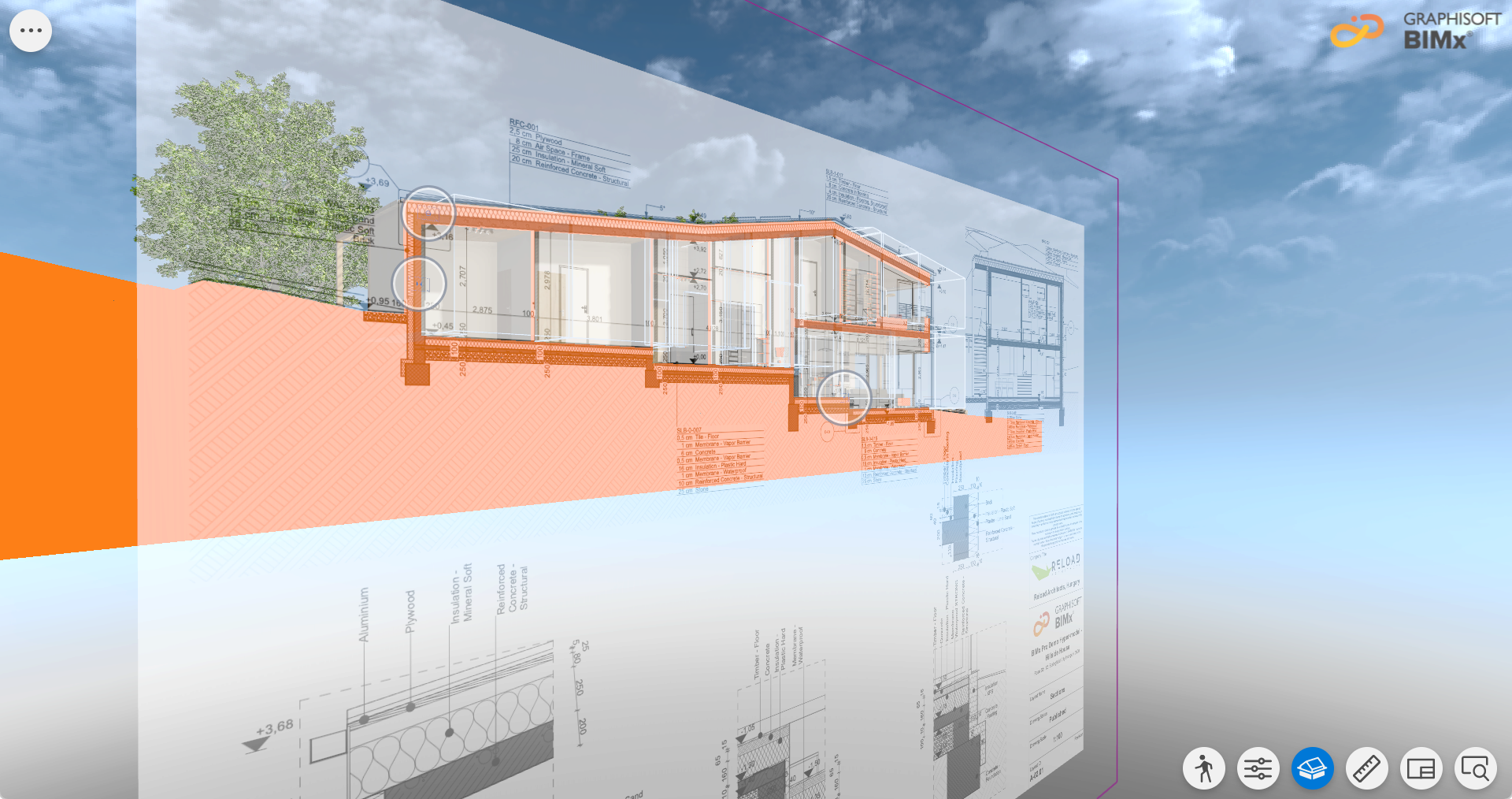

Kattintson a Megjelenítés 3D-ben gombra a jelölő célpontlistájából vagy a bal alsó sarokban található Megjelenítés 3D-ben gombra.

A 3D modell megnyílik a ráhelyezett tervlappal együtt, és a nézet típusától függően vízszintesen vagy függőlegesen lesz elmetszve.

• Kattintson a Tervlapra
• Ha a tervlap ki van emelve (zöld), akkor oda-vissza mozgatható.

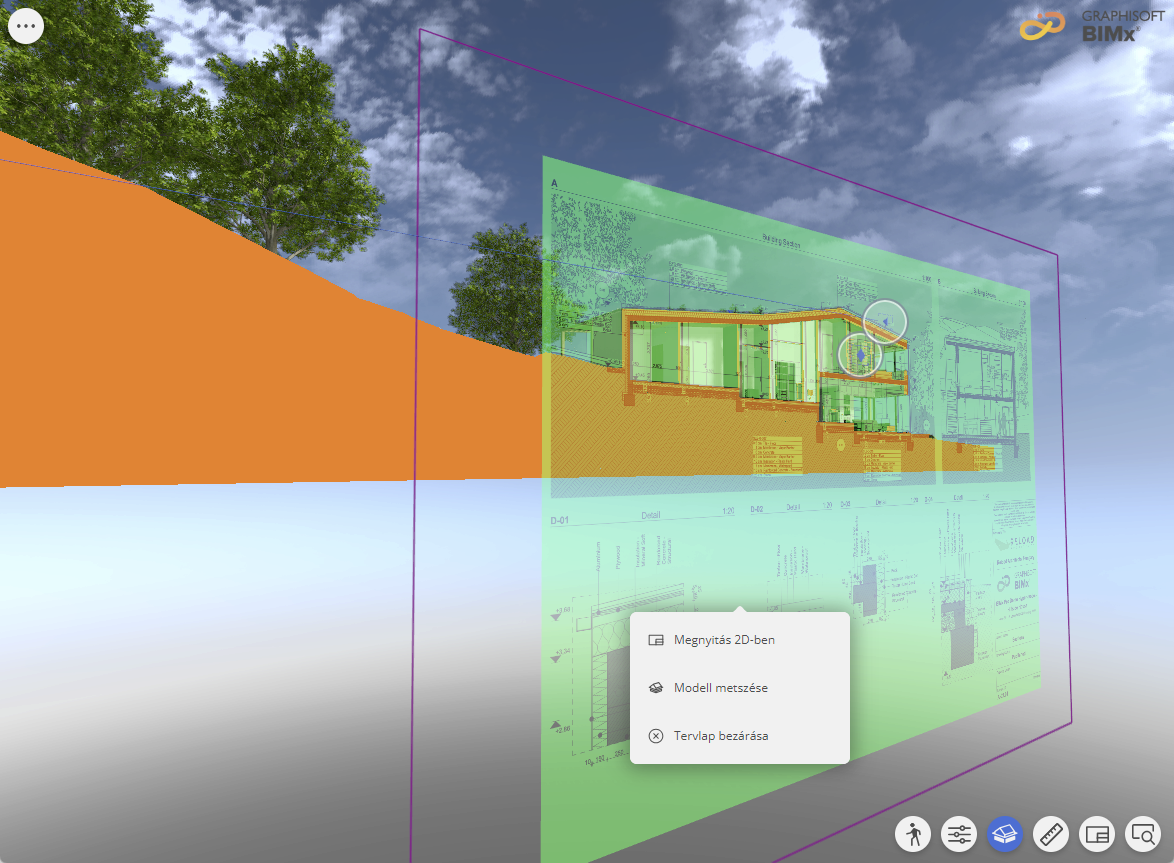

• Kattintson a jobb gombbal a zöld szellemképes elrendezésre a helyi menü megjelenítéséhez:


  • Nyissa meg 2D-ben a tervlapot
  • Modell metszése – ideiglenes 3D metszősíkot hoz létre.
    Megjegyzés: A keretre kattintva maga a metszősík (nem a szellemképes) kerül kijelölésre. Kattintson a jobb gombbal, hogy elérje a metszősík helyi menüjét az Átbillentés és Ki parancsokkal. A metszősíkról itt olvashat többet: Metszősík a 3D modellben (gyorsbillentyű: C)
  • Zárja be a tervlapot ebben a nézetben
