Pokaż w 3D: Arkusz w kontekście modelu 3D

Wyświetl arkusze 2D w kontekście modelu 3D

Kliknij Pokaż w 3D z listy celów znacznika lub przycisk Pokaż w 3D w lewym dolnym rogu.

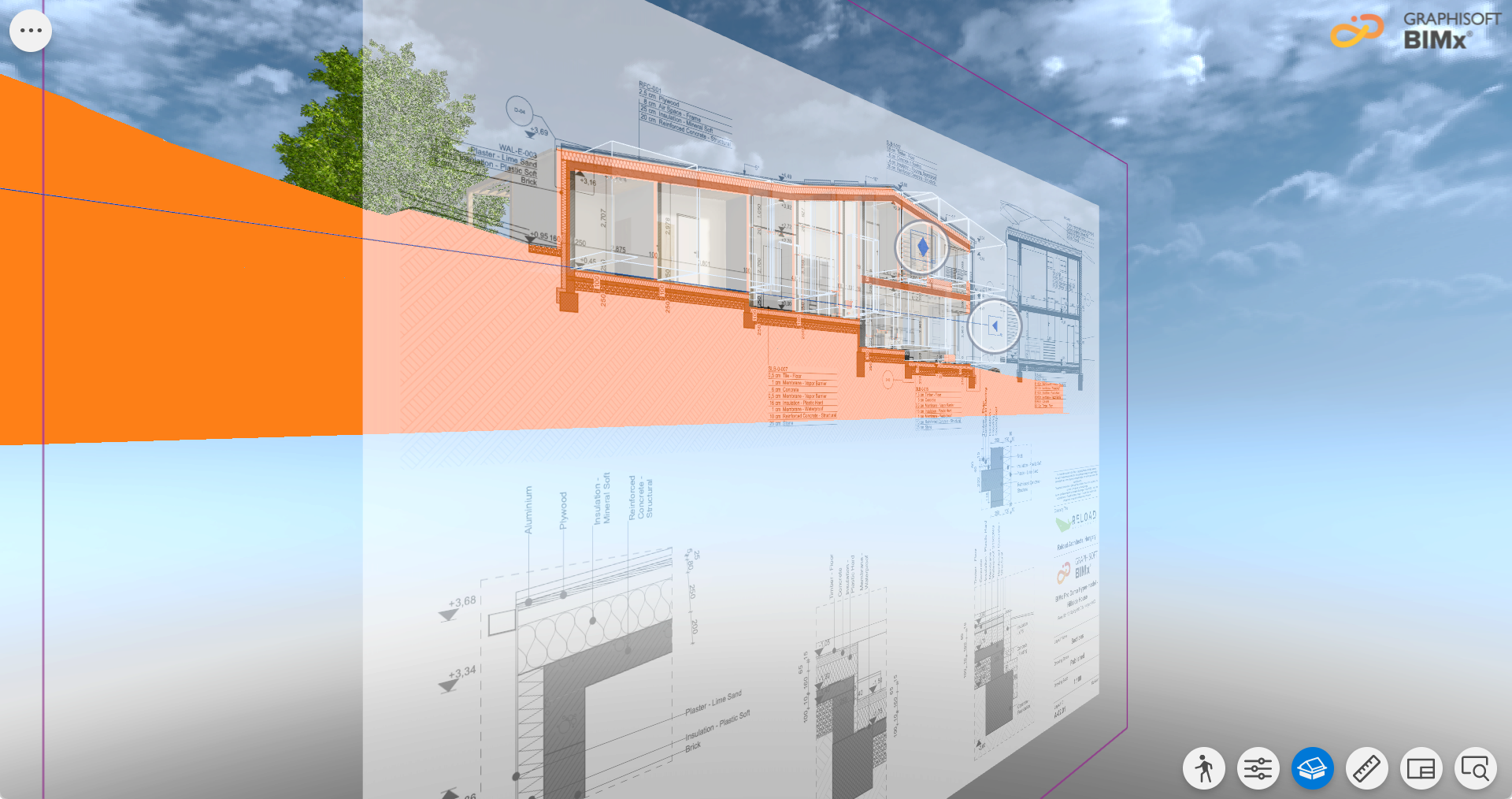

Model 3D zostanie otwarty z nałożonym Układem i zostanie przecięty poziomo lub pionowo w zależności od typu widoku.

• Kliknij Układ

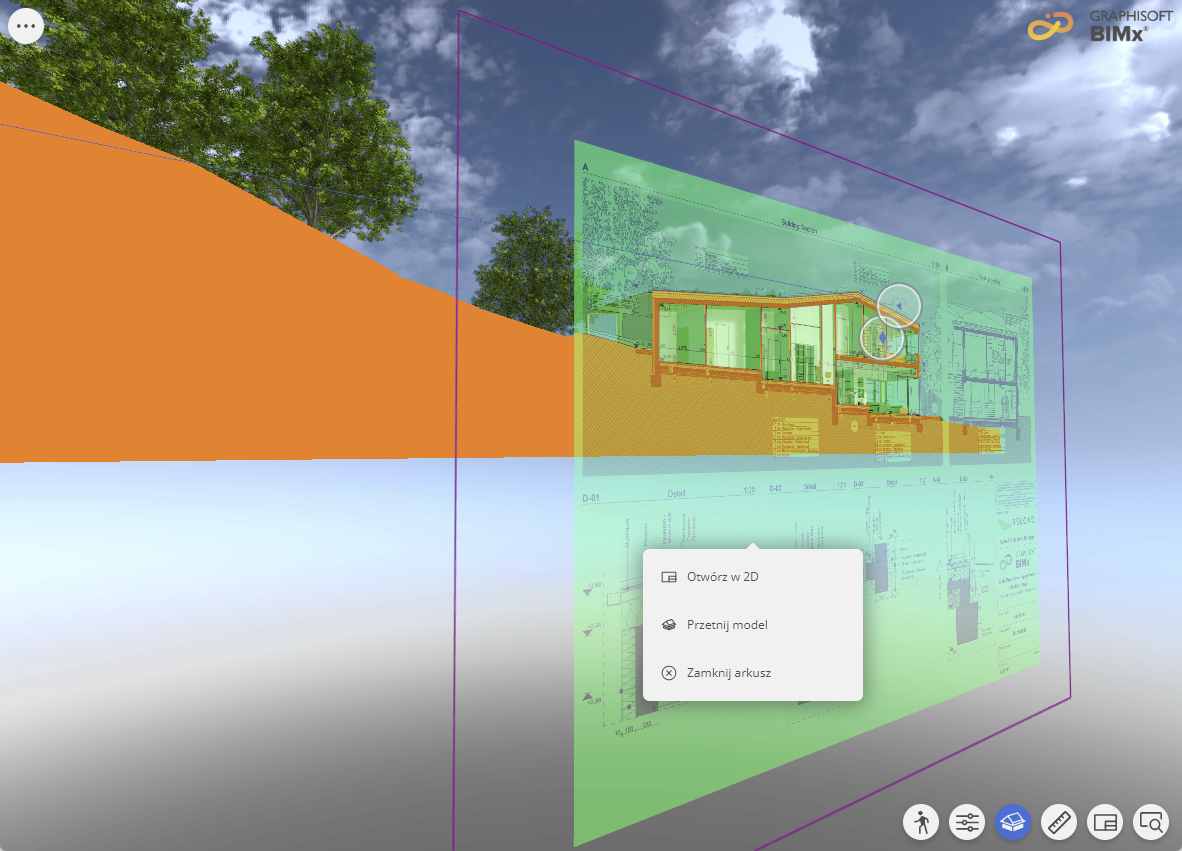

• Po zaznaczeniu (zielony) możesz przeciągać arkusz w obu kierunkach
• Kliknij prawym przyciskiem myszy zielony układ widmowy, aby wyświetlić menu kontekstowe:


  • Otwórz arkusz w 2D
  • Przetnij model, aby utworzyć tymczasową płaszczyznę cięcia 3D
    Uwaga: Kliknięcie ramki powoduje zaznaczenie samej płaszczyzny cięcia (nie widmowej opcji). Kliknij prawym przyciskiem myszy, aby uzyskać dostęp do menu kontekstowego Płaszczyzny cięcia z poleceniami Odbicie i Wyłącz. Zobacz więcej o Płaszczyźnie cięcia tutaj: Płaszczyzny cięcia w modelu 3D (skrót: C)
  • Zamknij arkusz w tym widoku
