Показ в 3D: Макет в контексте 3D-модели

Просмотр 2D-макетов в контексте 3D-модели

Выберите из списка целей Маркера команду Показать в 3D или нажмите кнопку Показать в 3D в левом нижнем углу.

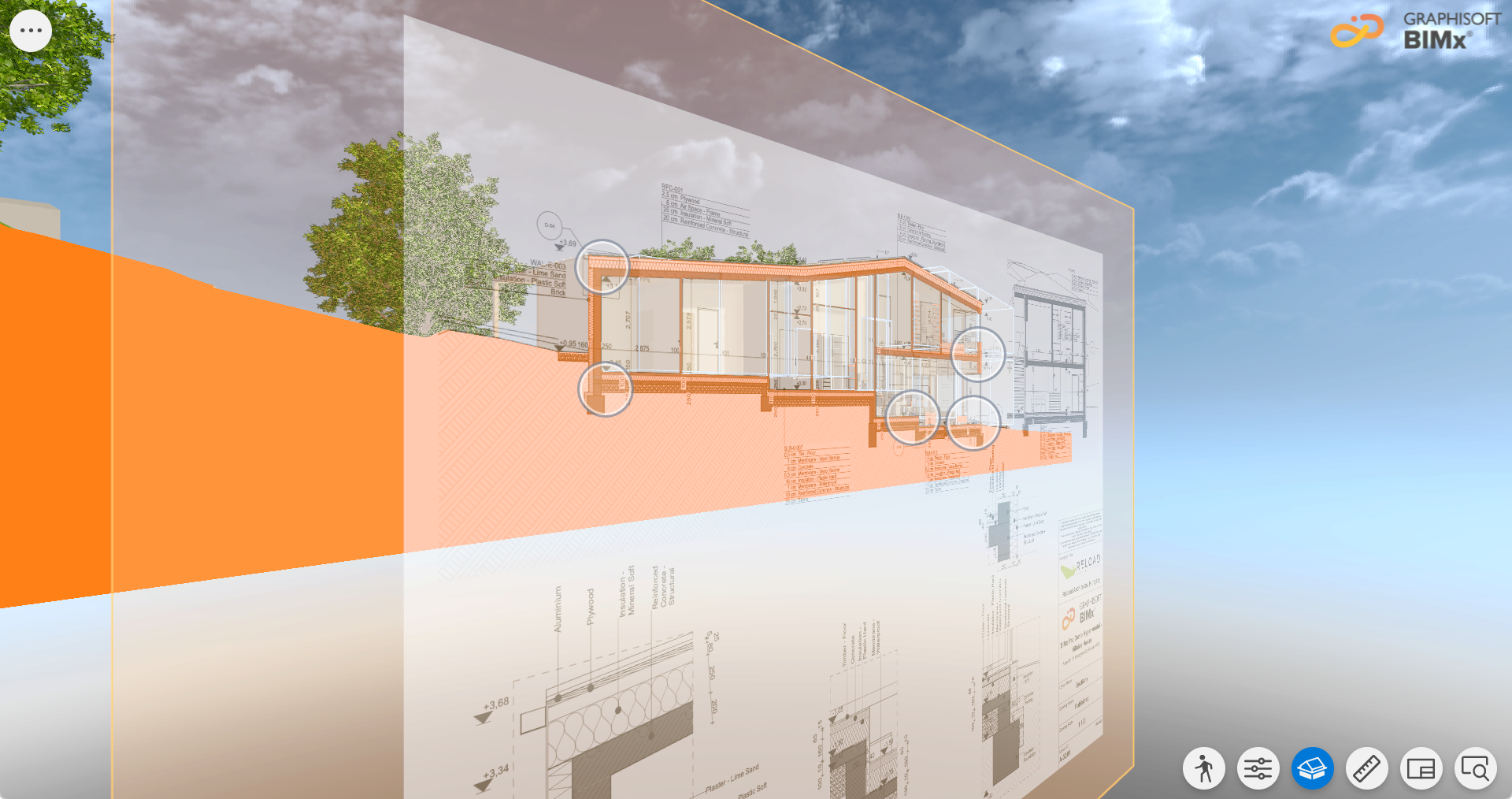

В результате будет открыто горизонтальное или вертикальное сечение 3D-модели с наложенным на него Макетом.

• Щелкните на Макете
• После того как Макет будет выделен зеленым цветом, его можно будет переместить ближе или дальше.

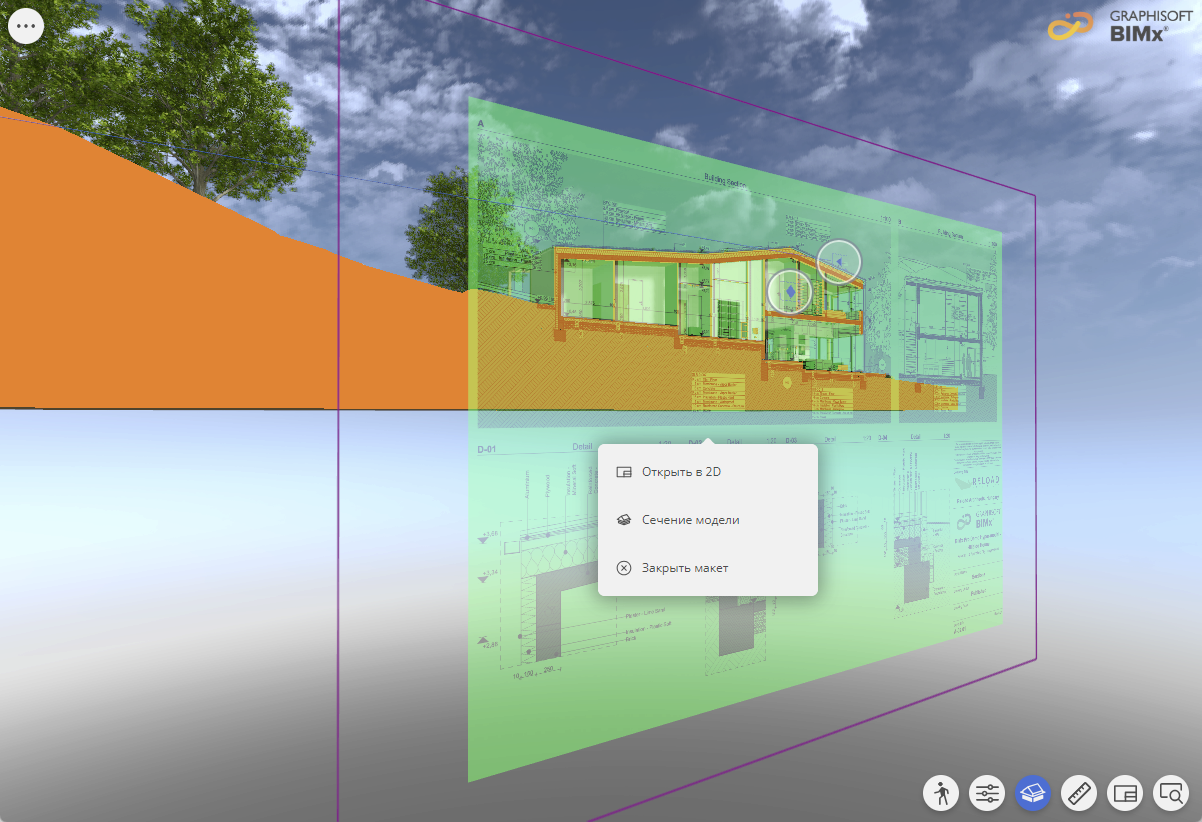

• Щелкните правой кнопкой на полупрозрачном зеленом макете, чтобы активировать контекстное меню:


  • Открыть в 2D Макет
  • Отсечь модель, чтобы создать временную плоскость 3D-сечения
    Прим.: Щелчок на рамке приводит в выбору плоскости сечения (не проекции макета). Щелкните правой кнопкой мыши, чтобы открыть контекстное меню плоскости сечения, содержащее команды Зеркального разворота и Отключения. Подробная информация о плоскости сечения приведена здесь: Секущая плоскость в 3D-модели (клавишная команда: C)
  • Закрыть макет в этом виде
