NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
A Origem de Topografia do ARCHICAD pode ser usada como ponto de referência comum para facilitar a coordenação de modelos de diferentes programas.
Em alguns países, a utilização de um determinado ponto de referência é um requisito standard na definição do projecto.
A Origem de Topografia também pode ser usada
•para alinhar a origem XREF (no diálogo Anexar Opções Xref)
•para alinhar um Módulo de Associação (no diálogo Colocar Associação)
•para alinhar a localização do Terreno IFC de um modelo IFC exportado (ver Defina a posição do modelo IFC por:)
A Origem de Topografia é também integrada nos fluxos de trabalho do ARCHICAD com BCF, DXF, DWG e IFC, que também utilizam dados de Origem de Topografia nativa dos projectos.
Em Teamwork: para editar a Origem de Topografia, tem primeiro de reservar Definições de Localização.

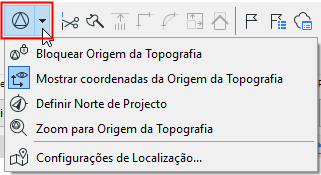

Comandos de Origem de Topografia na Barra de Ferramentas Standard
Mostrar/Esconder Origem de Topografia
Clique no comutador para visualizar a Origem de Topografia.
Por defeito, a Origem de Topografia está localizada na origem de projecto.
Clique e arraste para mover.
Bloquear Origem da Topografia
Utilize esta função para evitar a movimentação ou edição acidental desta.
Zoom para Origem da Topografia
Amplia a Origem de Topografia na Planta.
Mostrar coordenadas da Origem da Topografia
Apresenta as coordenadas da Origem de Topografia no projecto, à direita da Origem de Topografia.
As coordenadas usam as Unidades de Trabalho do projecto para dimensões de comprimento.
Para definir dados de posição: ver Símbolo e Posição da Origem de Topografia.

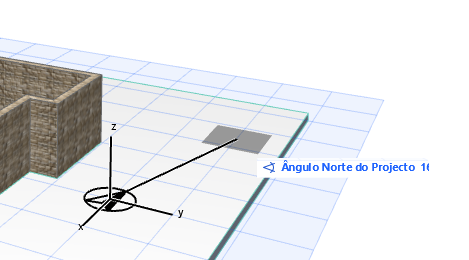

Definir Norte de Projecto
Na Planta ou Janela 3D:
1.Clique para visualizar o ícone Norte do Projecto.
2.Mova a agulha para definir o Norte do Projecto.
A coordenada Ângulo Norte da Origem de Topografia é ajustada em conformidade.
Editar coordenadas da Origem da Topografia
Dispõe das seguintes opções:
•Clique com o botão esquerdo do rato na Origem de Topografia e introduza as coordenadas no Orientador que aparece
•Clique e arraste a Origem de Topografia
•Rode a Origem de Topografia (ver abaixo)
•Use Definições de Localização (Opções > Preferências do Projecto)

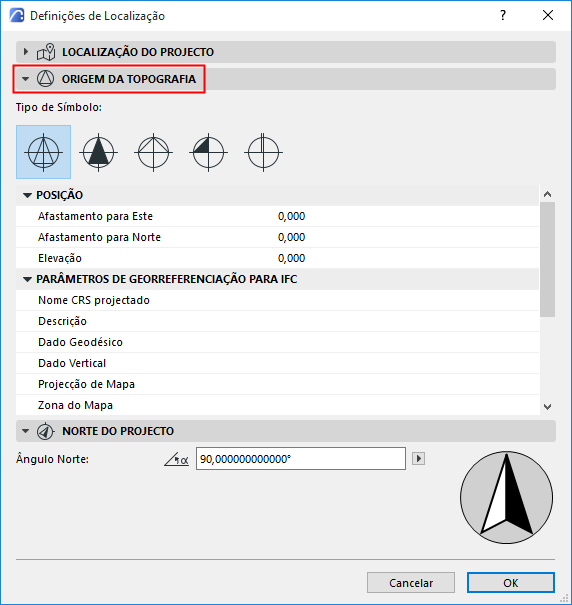

Símbolo e Posição da Origem de Topografia
1.Vá para o painel Origem de Topografia das Definições de Localização
•a partir de Opções > Preferências do Projecto > Definições de Localização
•a partir do menu de contexto do Nome do Projecto no Navegador
2.Escolha um Tipo de Símbolo para a Origem de Topografia do projecto
3.Definir dados de Posição. Os dados de Afastamento para Este, Afastamento para Norte e Elevação são medidos relativamente à Origem de Projecto.
Georeferenciação
Trata-se de um conjunto de dados de localização usados na troca de dados IFC; são exportados como Propriedades IFC. Não afectam a localização da Origem de Topografia no ARCHICAD.
–Exportar via IFC 2x3: os dados são exportados como dois novos Conjuntos de Propriedades IFC.
–Exportar via IFC4: novas entidades IFC são criadas: Conversão de Mapa IFC e CRS Projectado em IFC.
Para mais informação, ver Manual de Utilizador para Georeferenciação em IFC.

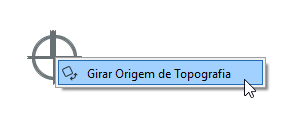

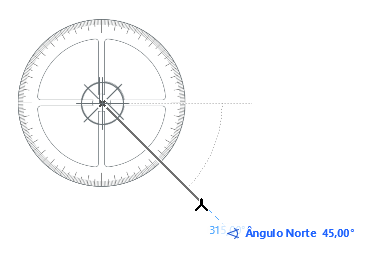

Girar Origem de Topografia
na Planta:
1.Passe o cursor sobre a Origem de Topografia para a pré-seleccionar.
2.No menu de contexto, clique Girar Origem de Topografia e, depois, gire no ecrã
Também pode usar o comando habitual Edição > Rodar ou ajustar valores no Orientador.
