Conversão de Geometria para Exportação IFC

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Exportação e abra a predefinição Conversão de Geometria.

Estas definições definem o modo de converter a geometria de elementos ARCHICAD exportados para IFC.

As definições de conversão são divididas em categorias:

Conversão de elementos ARCHICAD

Elementos ARCHICAD hierárquicos

Opções Relacionadas com Esquema IFC

Estruturas compostas e Perfis Complexos

Conversão de elementos ARCHICAD

Exportar apenas geometrias que "Participam em Detecção de Colisão"

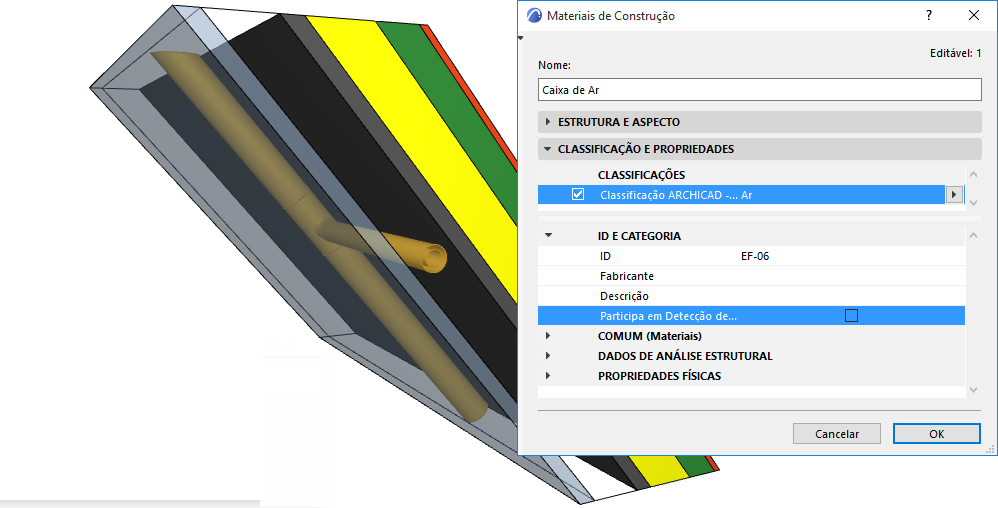

Exporta apenas elementos cujo Material de Construção ARCHICAD tenha a opção "Participa em Detecção de Colisão" assinalada. (Esta opção é definida em Opções > Atributos do Elemento > Materiais de Construção > Propriedades).

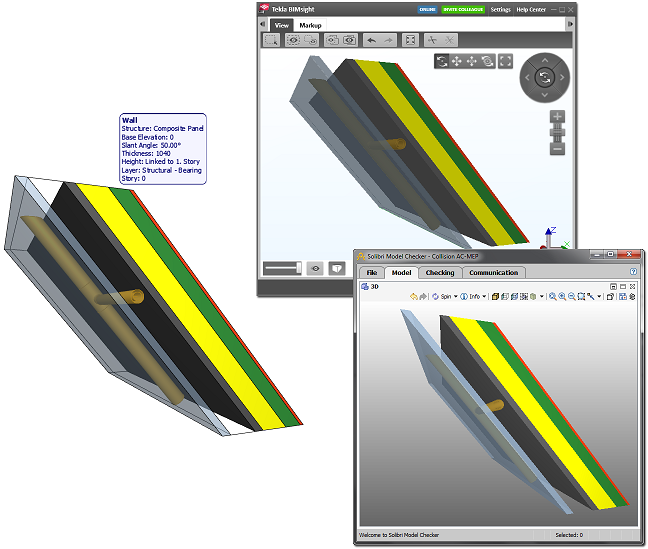

Use esta opção para exportar elementos compostos e perfis complexos que não tenham geometrias sólidas, como intervalos de ar reais. Desta forma, os engenheiros MEP (que recebem o ficheiro IFC ARCHICAD) podem colocar tubos nos intervalos sem detecção de colisão; apenas os itens dos elementos que tenham geometria real participarão na detecção de colisão.

Ver também Detecção de Colisão.

Exportar cercadura

Exporta as cotas da caixa delimitadora dos elementos construtivos.

Exportar geometria de Produtos Tipo IFC

Atribui uma geometria representativa a cada Produto Tipo. (Esta opção é necessária para o Concept Design BIM 2010.)

Cada tipo (p.ex. IfcFurnishingElementType) utilizará uma geometria representativa dos elementos que lhe pertencem (p.ex. IfcFurnishingElement).

Exportar geometria bruta de elementos (exportar vãos em separado)

Elementos com Portas, Janelas e/ou Aberturas são exportados com a respectiva geometria bruta. Por exemplo, uma Parede anfitriã é exportada com a sua geometria bruta, sem considerar o vão criado por uma janela.

Utilize esta opção para garantir um cálculo de custos preciso utilizando o modelo IFC, em que a geometria de abertura é considerada em separado.

Nota: as Aberturas são exportadas através da selecção de IfcOpeningElement no Filtro de Modelo para Exportação IFC. Por norma, esta opção é assinalada por predefinição.

Se a opção Exportar geometria bruta não estiver marcada, então os elementos não podem ser criados usando extrusão. Neste caso, os elementos extrudidos com vãos são exportados como BREP!

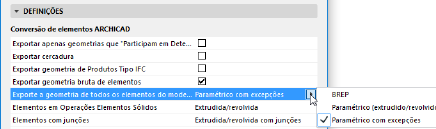

Exporte a geometria de todos os elementos do modelo como:

Aqui, descreve-se o modo como a geometria dos elementos exportada será interpretada. Seleccione um de três formatos no pop-up: BREP; Paramétrico (extrudido/revolvido); ou Paramétrico com excepções. Ver em baixo.

BREP

•Todos os elementos do modelo são exportados utilizando geometria BREP (representação limite), juntamente com as suas junções.

•Este método é útil no fluxo de trabalho do "modelo de referência".

•Oferece a reprodução mais exacta da geometria dos elementos, juntamente com as respectivas secções e junções especializadas.

•Os elementos exportados são transformados em elementos não editáveis e os seus parâmetros perdem-se.

•Os elementos são exportados na cor visualizada na vista ARCHICAD actual, incluindo cores das Sobreposições Gráficas, Estado de Renovação e realces dos Pontos de Brilho.

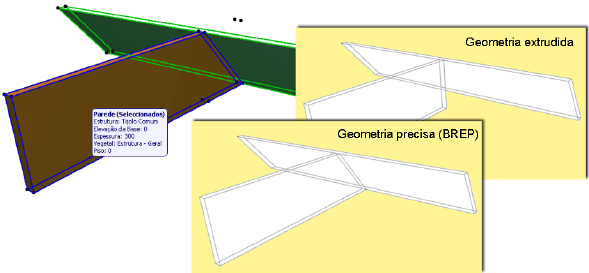

Paramétrico (extrudido/revolvido)

•Todos os elementos do modelo são exportados utilizando Paramétrico (geometria extrudida/revolvida).

•Este é o formato habitualmente suportado por programas de análise estatística, em que os parâmetros dos elementos são importantes, mas os seus ângulos de corte especiais (como a aresta inclinada de uma laje) não são importantes.

•Mantém os valores de parâmetro dos elementos (como espessura, altura, localização da linha de referência ou aresta).

•A estrutura da camada de materiais compostos não pode ser totalmente preservada devido ás limitações do padrão IFC.

•Determinadas secções especializadas não são mantidas.

Nota: Morphs, Objectos, Membranas e determinadas Paredes ou Vigas com perfis invulgares não podem ser exportados como paramétricos: estes são sempre exportados utilizando BREP.

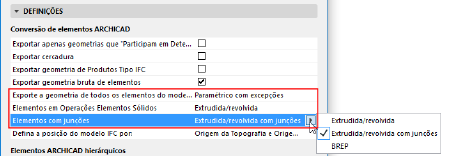

Paramétrico com excepções

•Exporta elementos como paramétricos (conforme descrito acima). No entanto, pode definir preferências de exportação separadas para Elementos em Operações Elementos Sólidos e Elementos com junções:

–BREP (conforme descrito acima)

–Extrudida/Revolvida (conforme descrito acima)

–Extrudida/revolvida sem junções: os elementos são exportados sem as intersecções baseadas na prioridade, resultando num processo de exportação mais rápido.

-Recomendada para programas de análise estrutural, para os quais as linhas de referência/informações de superfície são suficientes, não sendo intersecções pormenorizadas necessárias.

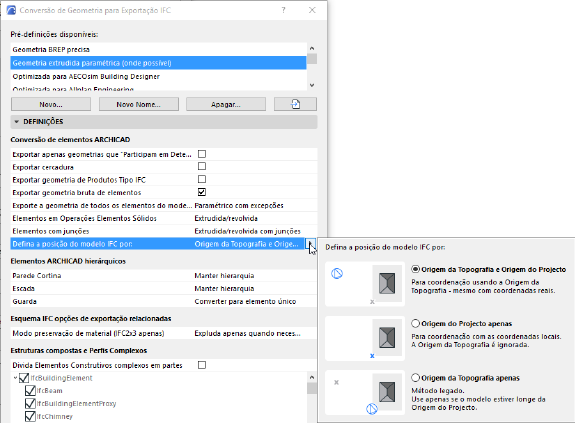

Defina a posição do modelo IFC por:

Escolha localizar a entidade Local IFC utilizando Origem de Topografia ou Origem de Projecto.

•Origem de Topografia e Origem de Projecto (por defeito): utilizado na maioria dos fluxos de trabalho de coordenação.

•Origem de Projecto apenas: utilize esta opção se a posição do modelo não for importante (p. ex., para utilizar o modelo para criar cálculos de orçamento). Este fluxo de trabalho é mais típico em mercados de língua alemã.

•Origem de Topografia apenas: utilize esta opção se o modelo estiver distante da Origem de Projecto.

Comentários:

–O programa considera a Origem de Topografia, mesmo que não esteja visível na vista exportada

–Para atribuir dados de propriedade geográficos, use os dados de Georeferenciação da Origem de Topografia. Estas propriedades podem ser partilhadas com quaisquer participantes do projecto via IFC.

Ver também ORIGEM DA TOPOGRAFIA.

Nota sobre Exportação de Geometria Terreno IFC:

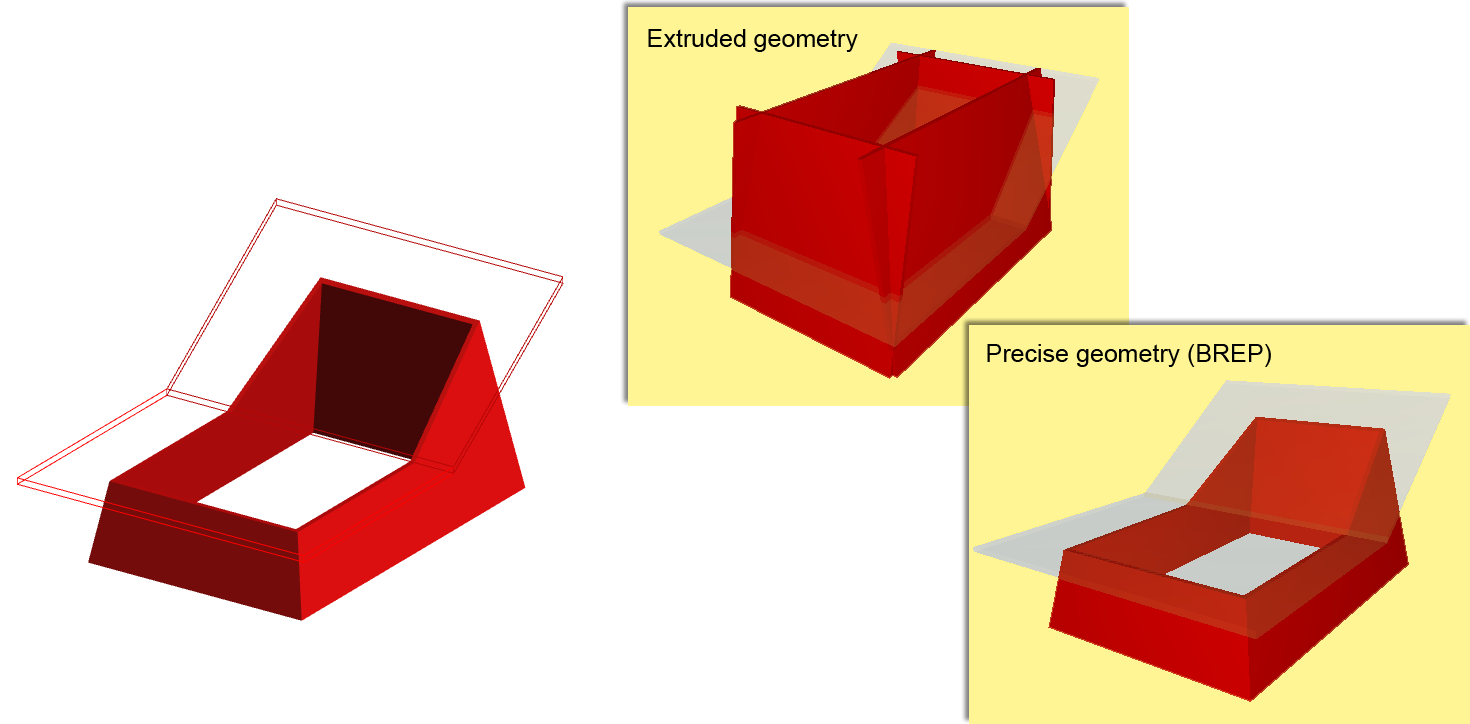

A partir do ARCHICAD 23, todos os elementos que são Geometria Terreno IFC são exportados para IFC como corpo sólido.

Elementos ARCHICAD são Locais IFC se forem:

•Classificados utilizando "IfcSite" como o seu Tipo IFC, ou

•Guardados como Objectos com o Subtipo "Local IFC"

Mapear dados de Localização IFC do ARCHICAD e Revit

Elementos ARCHICAD hierárquicos

Escolha uma opção de conversão para cada tipo de elemento hierárquico: Paredes Cortina, Escadas, Guardas.

•Converter para elemento único: o elemento hierárquico é exportado como uma única entidade IFC, que contém em si mesma a geometria de todos os seus sub-elementos. Desta forma, perde-se a natureza hierárquica do elemento original (p. ex., Escada, com todos os seus sub-componentes separados).

•Manter hierarquia: mantém a estrutura hierárquica original do elemento, incluindo sub-elementos.

Ver também Exportar Elementos Hierárquicos do ARCHICAD como Contentores IFC.

Opções Relacionadas com Esquema IFC

Modo preservação de material (IFC2x3 apenas)

Utilize este controlo para definir se pretende e como explodir elementos complexos em Partes de Elemento Construtivo. Esta escolha depende se necessita de reter as definições de material dos componentes.

Escolha um dos seguintes modos de preservação de Material:

•Nunca explodir elementos. A preservação de material não é garantida.

Esta é a opção por defeito: elementos complexos (composições e perfis) não são explodidos, porque tal multiplica o número de Partes de Elemento Construtivo em IFC.

•Expluda apenas quando necessário para preservar materiais. O programa só vai explodir um elemento se esta for a única forma de preservar a sua definição de material.

•Expluda todos os elementos em partes, preserve materiais. Todos os elementos complexos são explodidos em partes e a preservação do material é garantida.

Comentários:

–estas opções de preservação de Material só são relevantes para IFC2x3.

–Para IFC4, utilize o controlo abaixo: ver Divida Elementos Construtivos complexos em partes.

Estruturas compostas e Perfis Complexos

Divida Elementos Construtivos complexos em partes

Utilize este controlo para dividir elementos complexos em Partes de Elemento Construtivo. Esta opção permite-lhe estar conformidade com a Vista de Referência IFC4. As definições de material não são afectadas por esta opção (IFC4 retém definições de material independentemente de elementos complexos serem divididos ou não.)

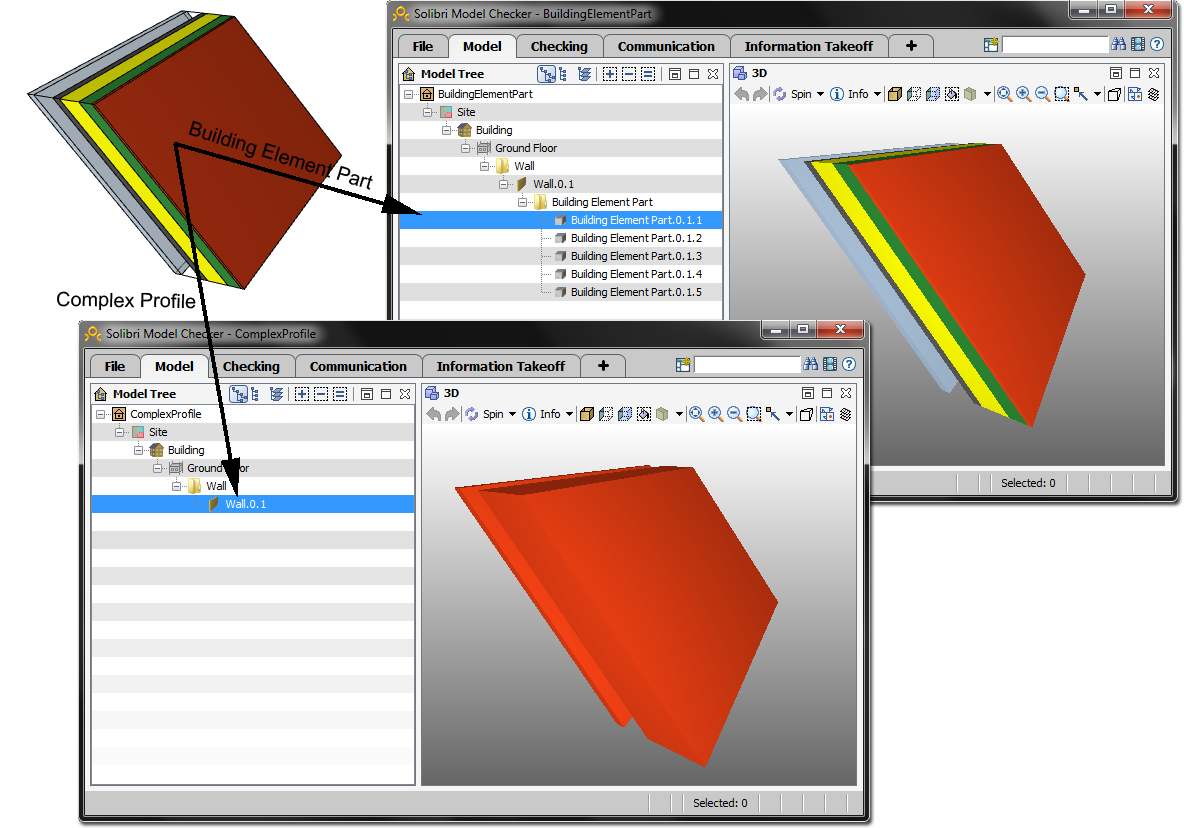

Esta opção permite que elementos compostos e Perfis Complexos sejam divididos em assim chamadas "Partes de Elemento Construtivo". Com esta opção, o Engenheiro Estrutural receptor saberá que a Parede composta inclui um componente de caixa de ar.

Se seleccionar a caixa:

–a estrutura em árvore abaixo é editável: pode escolher tipos de elemento específicos a dividir em partes. (Os tipos de elemento não seleccionados não serão divididos.)

Se a caixa não for seleccionada: nenhum elemento complexo é dividido.
