As Paredes, Lajes, Coberturas e Membranas podem ser definidas como estruturas compostas.
Atribuir uma Estrutura Composta a uma Parede, Laje, Cobertura ou Membrana
1.Abra a caixa de diálogo de Definições do Elemento para o tipo de elemento.

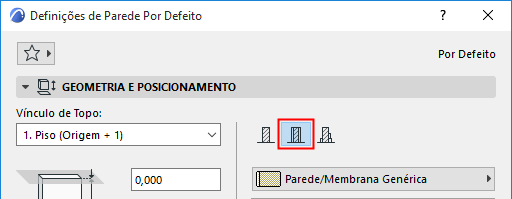

2.No Painel Geometria e Posicionamento, defina a estrutura do elemento como uma composição clicando no ícone "Composição".

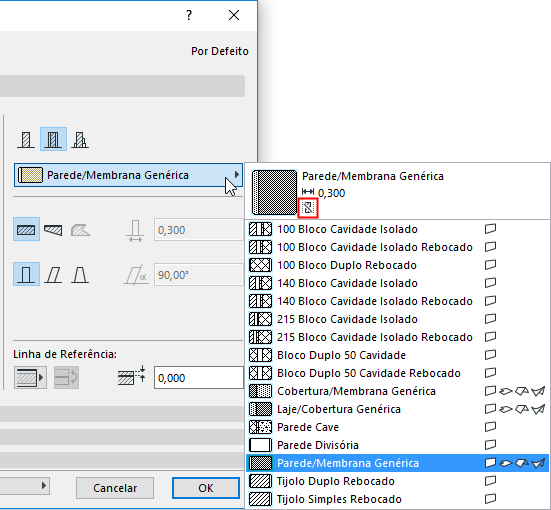

3.Utilize o pop-up abaixo para escolher uma composição. Tenha em atenção que um ícone indica se a composição seleccionada contém ou não um Núcleo. (Nesta imagem, o ícone indica "Sem Núcleo".)
Nota: as Composições são definidas para tipos de elementos específicos: Parede, Laje, Cobertura, e/ou Membrana, pelo controlo “Usar com”, nas Opções > Atributos do Elemento > Composições. O pop-up da composição nas Definições do elemento mostra apenas aquelas Composições cujo comando "Usar com" inclui o tipo de elemento que está a definir. Composições são definidas em Opções > Atributos do Elemento > Composições

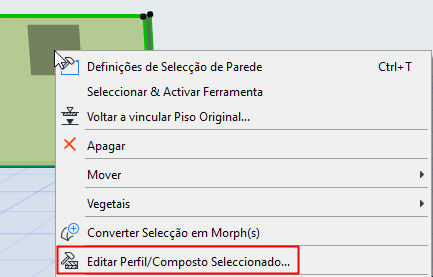

•Pode também editar uma composição seleccionada, acedendo às suas definições a partir do respectivo menu de contexto:
4.A composição escolhida será aplicada ao elemento actualmente seleccionado ou criado.
Nota: As definições Visualização da Estrutura Parcial do modelo da vista irão afectar a visualização de elementos compostos.
Componentes de Estruturas Compostas
Os vegetais do elemento composto são chamados de “camadas”; uma estrutura composta pode ter até 48 camadas.
As camadas são separadas por “linhas do separados”; e o contorno da estrutura composta é a “linha de contorno.”

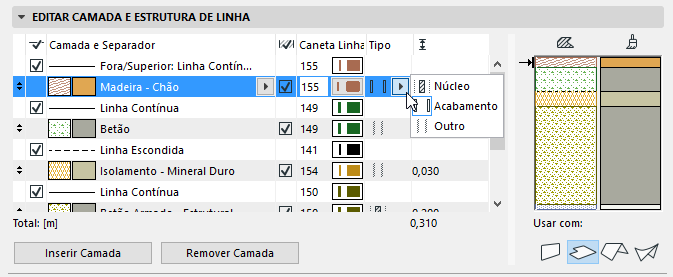

Os elementos compostos podem incluir uma ou mais camadas estruturais, designadas de Núcleo, contudo, não é necessário definir uma Camada de Núcleo.
As camadas que definir como “Núcleo” ou “Acabamento” também irão afectar as vistas na Visualização da Estrutura Parcial.
Atribua estas definições em Opções > Atributos do Elemento > Composições.
Caixa de Diálogo Estruturas Compostas
Visualização Parcial da Estrutura
