Visualização Parcial da Estrutura
A função Visualização Parcial da Estrutura permite-lhe visualizar os elementos construtivos de várias formas, dependendo de como define os componentes dos elementos.
Por exemplo, quando colaborar com outros desenhadores ou engenheiros, pode preferir ignorar paredes não em carga ou mostrar/imprimir apenas os componentes em carga de elementos complexos.
Para mudar a Opção de Visualização Parcial da Estrutura preferida, execute uma das seguintes acções:
•utilize o pop-up Visualização Parcial da Estrutura na Barra de Opções Rápidas no fundo da janela
•Utilize Documentação > Visualização Parcial da Estrutura para definir estas preferências; serão aplicadas à janela actual e podem ser guardadas separadamente em cada visualização.
Utilize as primeiras três opções para mostrar ou ocultar os componentes de elementos compostos ou complexos e revestimentos de vigas, dependendo do modo como definiu esses componentes.
Ver Como Definir Componentes como “Núcleo” ou “Acabamento”.

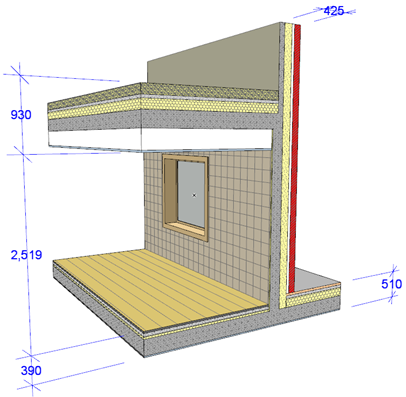

1.Modelo Completo: esta é a definição original. Todas as partes do modelo são visualizadas.

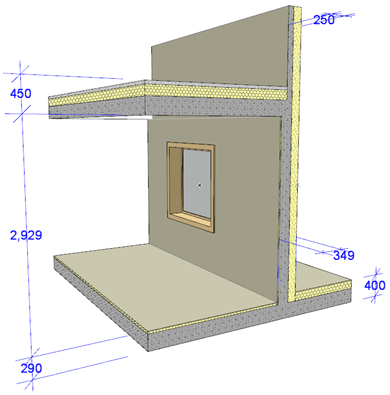

2.Sem Acabamentos: o modelo é visualizado sem:
–camadas/componentes definidas como "Acabamento" e
–revestimentos de pilares definidos com "Acabamento"
3.Apenas Núcleo: visualização apenas de estruturas definidas como "Núcleo" (aplicável a estruturas complexas ou compostas e pilares com revestimento)
Ver também Cotar Automaticamente Camadas de Elemento Composto/de Perfil.
4.Apenas Núcleo de Elementos em Carga: a quarta opção considera todos os elementos construtivos (não apenas os compostos/complexos). Esta opção esconderá quaisquer elementos que tenha classificado como “não em carga” ou “indefinido”.
A opção “Núcleo de Apenas Elementos Em carga” tem três efeitos:
-Os Elementos classificados como "Não Estruturais" ou "Indefinido" serão escondidos; todos os elementos classificados como "Estruturais" são visualizados.
-As estruturas compostas e complexas estruturais são visualizadas apenas com o seu Núcleo.
-Os revestimentos do pilar definidos como “Núcleo” nas Definições do Pilar serão mostrados juntamente com os núcleos do Pilar
