O ARCHICAD dispõe de vários Conjuntos de Canetas predefinidos. Eles encontram-se numa lista e são geridos em Opções > Atributos do Elemento > Canetas & Cores.
ou
Documento > Conjuntos de Canetas > Canetas & Cores.
Pode utilizar apenas o conjunto de canetas original ou pode aplicar um Conjunto de canetas diferente ao seu projecto, dependendo do objectivo do output actual.
O Layout e o Modelo podem referir-se a tabelas de canetas diferentes. Isto significa que pode definir um conjunto separado de canetas, para utilizar nos Layouts, para melhores resultados de impressão e plotagem.
Nota: o Conjunto de Canetas do Layout afecta elementos colocados directamente no Layout (como items de Layout Mestre como o Bloco de Título). O Conjunto de Canetas do Desenho afecta o conteúdo dos Desenhos colocados e é atribuído nas Definições do Desenho.

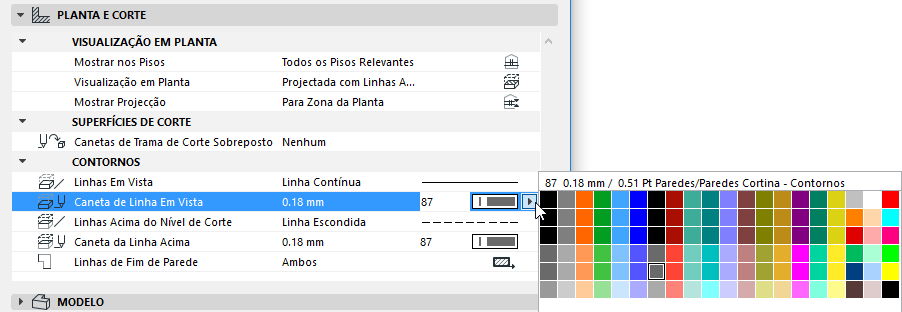

Para atribuir uma caneta a um elemento, abra a pop-up da cor da caneta (na caixa de diálogo das definições do elemento ou na Caixa de Informações de um elemento seleccionado) e seleccione a caneta desejada para o elemento ou uma com os seus componentes - tais como a linha de corte da caneta para a laje, na imagem que se segue:
As canetas disponíveis nestes pop-ups derivam do Conjunto de Canetas actualmente aplicado a este projecto.
