Conjuntos de Canetas e Canetas (Gestor de Atributos)

Seleccione um Conjunto de Canetas para visualizar as respectivas canetas na metade inferior da caixa de diálogo.

Cada Conjunto de Canetas deve conter 255 Canetas.

Conjuntos de Canetas (metade superior da caixa de diálogo)

•Edite o nome (selecção simples apenas). Utilize o menu de contexto para copiar/colar o texto.

•Visualizar as Canetas que contém na lista inferior (Canetas).

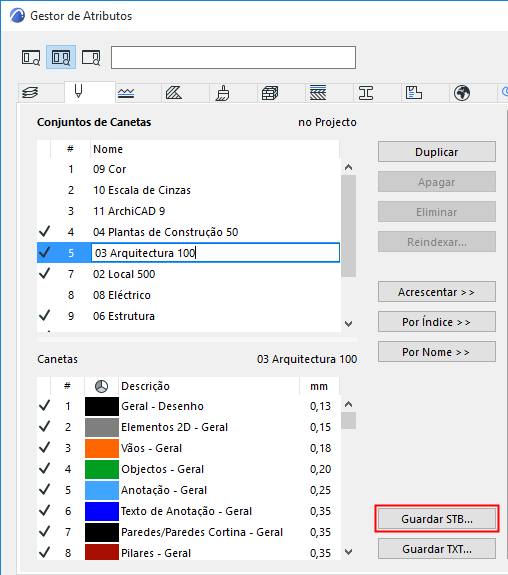

Guardar Conjunto de Canetas em Formato STB

Utilize Guardar como STB para guardar todos os conjuntos de canetas no formato AutoCAD Tabela de Estilos de Plotagem (*.stb).

A Tabela de Estilos de Plotagem é utilizada pelo AutoCAD para mapear cada cor no seu desenho para alinhar a largura na impressão plotada/impressa.

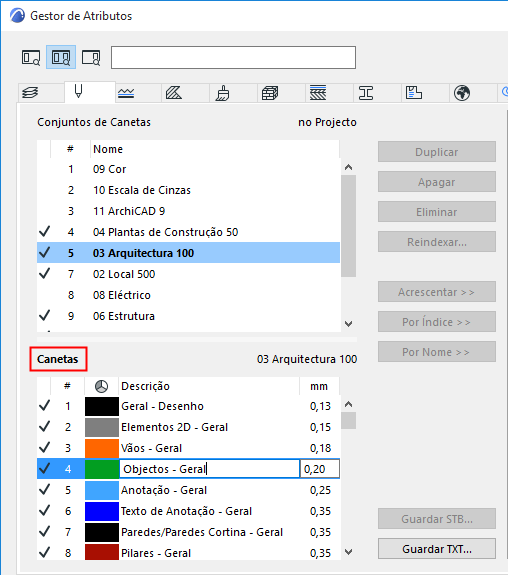

Canetas (metade inferior da caixa de diálogo)

Para um Conjunto de Canetas seleccionado (destacado e carregado na lista acima), visualize e edite as respectivas Canetas na lista abaixo.

•Edite o nome (selecção simples apenas). Utilize o menu de contexto para copiar/colar o texto.

Pode seleccionar múltiplas Canetas para as editar em conjunto:

•Cor: faça duplo clique na amostra de Cor para editar.

•Edite a Descrição

•Esp. Caneta: defina em mm ou pt, conforme definido na caixa de diálogo Opções > Atributos do Elemento > Canetas & Cor.

Notas:

–Os comandos de gestão de atributos não estão disponíveis para atributos de Caneta individuais do projecto.

–Pode apagar uma Caneta da Lista Temporária: vai torná-la indefinida e será apresentada a cinzento.

–O projecto deve conter, pelo menos, um Conjunto de Canetas.
