Os valores das coordenadas são apresentadas no Orientador que segue os movimentos do rato, e que está disponível em qualquer Janela editável.
O Orientador fornece feedback dinâmico sobre valores como distâncias, ângulos, e coordenadas de pontos para edição de Objectos GDL.
Utilize também o Orientador para introduzir elementos por valores definidos.
Ver Introdução de Elementos Utilizando as Coordenadas do Orientador.
Mostrar Orientador
Active a opção Orientador na barra de ferramentas Standard

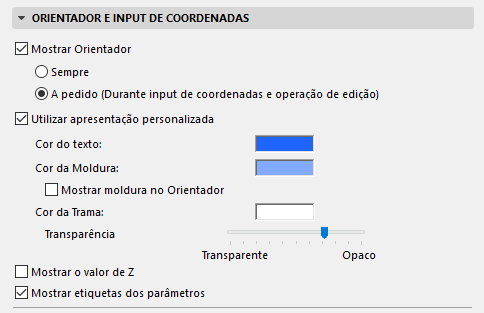

ou seleccione Mostrar Orientador em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas:
•Por defeito, o Orientador aparece A pedido, ou seja, apenas durante as operações de edição e introdução de coordenadas.
•Para mostrar/esconder o Orientador antes de começar a criação ou edição do elemento, utilize o atalho N. Desta forma, o Orientador mostrará a posição do cursor.
•Em alternativa, seleccione Sempre para visualizar o Orientador continuamente. Isto significa que o Orientador seguirá o cursor, mesmo que não esteja a editar nada, indicando sempre a posição do cursor.
As opções do Orientador (incluindo cores, conteúdos e comportamento) podem ser definidas em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas.
Algumas opções do Orientador correspondem a comandos acessíveis a partir da seta pop-up junto ao ícone Orientador, na barra de ferramentas Standard.
Origens dos Valores das Coordenadas no Orientador
Por defeito, o Orientador apresenta as coordenadas Relativas.
•As coordenadas Relativas são medidas a partir da Origem da Edição.
Utilize o menu Orientador, na barra de ferramentas Standard para activar ou desactivar a preferência Coordenadas Relativas no Orientador.

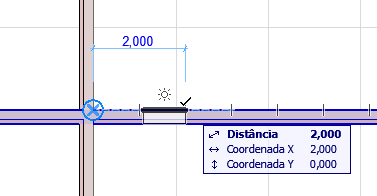

Quando vincula para uma Referência de Vínculo durante a introdução, a Origem do Utilizador é automaticamente relocalizada para o ponto de Referência de Vínculo mais próximo. Aparece um X azul temporário, a indicar a Origem do Utilizador para a introdução actual.
•As coordenadas Absolutas são medidas a partir da Origem do Utilizador. (Se não tiver redefinido a Origem do Utilizador, esta é a mesma que a Origem do Projecto). O Orientador apresenta coordenadas Absolutas se não tiver desactivado a opção "Coordenadas Relativas no Orientador".
Ver Origens.
É desenhada uma linha tracejada temporária, entre a origem e o cursor, para indicar que está a utilizar coordenadas absolutas.
Para mais informações sobre valores altimétricos, veja Valores Altimétricos no Orientador.
