Configurar Grelha de Construção
As grelhas podem ser definidas em separado para a Planta e qualquer Secção/Alçado/AI, Documento 3D, Pormenor/Folha de Trabalho ou janela de Layout. Note que, na Planta, serão usadas as mesmas definições de Grelha para todos os Pisos.
Nota: é possível criar, colocar e utilizar grelhas estruturais personalizadas locais, com vários tamanhos e formatos, utilizando a Ferramenta Grelha.
Ver A Ferramenta Grelha.
Mostrar/Esconder Grelha de Construção
Dispõe das seguintes opções:
•Alterne o comando Visualização > Visualização da Grelha Construtiva

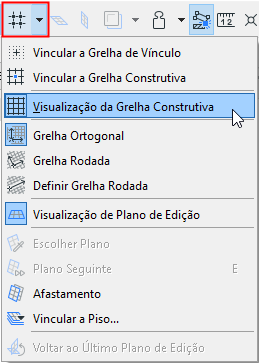

•Use o menu pop-up da Grelha da Barra de Ferramentas Standard
•Abra Visualização > Opções de Grelha & Plano de Edição > Grelha & Fundo e assinale Mostrar Grelha de Construção.
Definir Grelha de Construção e Grelha Auxiliar

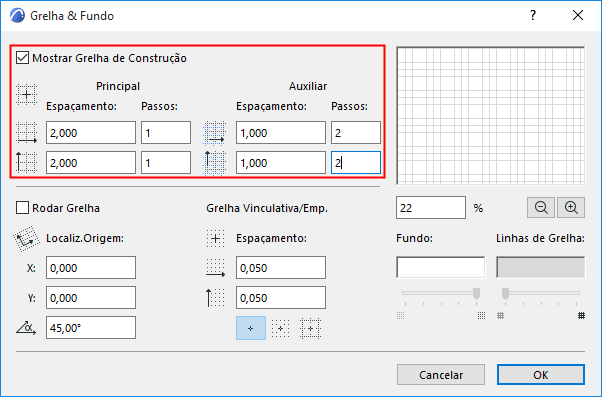

1.Abra Visualização > Opções de Grelha & Plano de Edição > Grelha & Fundo.
2.Indique os valores Espaçamento que definem a distância horizontal e vertical entre as linhas da grelha.
Nota: os valores de Espaçamento também definen a distância para Empurrar: utilize o atalho Empurrar para mover elementos através de um factor predefinido. (utilize Alt + Shift + uma tecla de seta para mover o elemento para a esquerda, direita, para cima ou para baixo). Ver Empurrar Elementos.
Adicionar Grelha Auxiliar Opcional
A Grelha Auxiliar pode ser utilizada para criar grelhas periódicas. Por exemplo, para indicar a espessura das paredes das fundações.
Para a utilizar, defina valores independentes para Espaçamento e Passos para a Grelha Principal e Grelha Auxiliar.
Valores de Passos definem o número de vezes que pretende visualizar a linha de grelha antes de visualizar a linha de grelha Auxiliar, nas direcções horizontal e vertical. Se o valor dos “Passos” para qualquer uma destas linhas de grelha for 0, essas linhas não serão apresentadas.
Neste exemplo, irá visualizar uma linha de grelha principal (espaçamento 2000), seguida por duas linhas de grelha Auxiliares (espaçamento 1000); depois o padrão repete-se.
Nota: todos os valores desta caixa de diálogo são baseados nas unidades de medida actualmente definidas em Opções > Preferências do Projecto > Unidades de Trabalho.
Visualize a pré-visualização da grelha de Construção (tanto as linhas de grelha Principal como as linhas de grelha Auxiliar). Utilize a percentagem e os controlos de Zoom (sob a janela) para ampliar/reduzir a previsualização.
Nota: a grelha é automaticamente escondida se se tornar demasiado densa no ecrã, ou seja, se a distância menor entre duas linhas adjacentes for inferior a três píxeis.
Rodar Grelha Construtiva
1.Vá para a caixa de diálogo Visualização > Opções de Grelha & Plano de Edição > Grelha e Fundo.
2.Assinale a opção Rodar Grelha.
3.Especifique os valores X e Y para definir uma origem local, diferente da Origem do Projecto.
4.Defina um Ângulo de Rotação.
Para definir a grelha oblíqua manualmente: seleccione Definir Grelha Oblíqua, na Barra de ferramentas Standard e desenhe um vector no ecrã ou clique sobre um segmento recto existente: este vector irá representar o ângulo da grelha em relação ao eixo horizontal.
Para visualizar a Grelha de Construção rodada, certifique-se de que a Grelha de Construção está visível e, depois, active o botão Grelha Rodada a partir de uma das seguintes localizações:
•Visualização > Opções de Grelha & Plano de Edição > Grelha Rodada
•Use o menu pop-up da Grelha da Barra de Ferramentas Standard
•Abra Visualização > Opções de Grelha & Plano de Edição > Grelha & Fundo e assinale Rodar Grelha.
