A Vara Mágica (atalho: Barra de Espaço) poupa trabalho, porque encontra e capta formas lineares ou polígonos a partir de elementos existentes, e depois gera um novo elemento baseado nesse polígono.
•Se clicar numa aresta ou nó, a Vara Mágica capta o elemento e/ou cadeia de elementos.
•Se clicar num espaço vazio ou numa superfície, a Vara Mágica capta a área geométrica fechada formada pelos elementos mais próximos.
Como Criar um Elemento com a Vara Mágica
Utilizar a Vara Mágica para Adicionar/Subtrair Formas Poligonais
Como Criar um Elemento com a Vara Mágica
1.A partir da Caixa de Ferramentas, seleccione o tipo de elemento novo que deseja criar.
2.Active a Vara Mágica efectuando uma das seguintes acções:
–Prima a Barra de Espaço
–Clique no ícone Vara Mágica na Janela de Controlo
–Seleccione Modelação > Contornar Polígono com a Vara Mágica
3.Veja o feedback gráfico para consultar os potenciais resultados. (Ver, em baixo.)
4.Clique para encontrar e captar automaticamente uma forma poligonal.
Feedback Gráfico

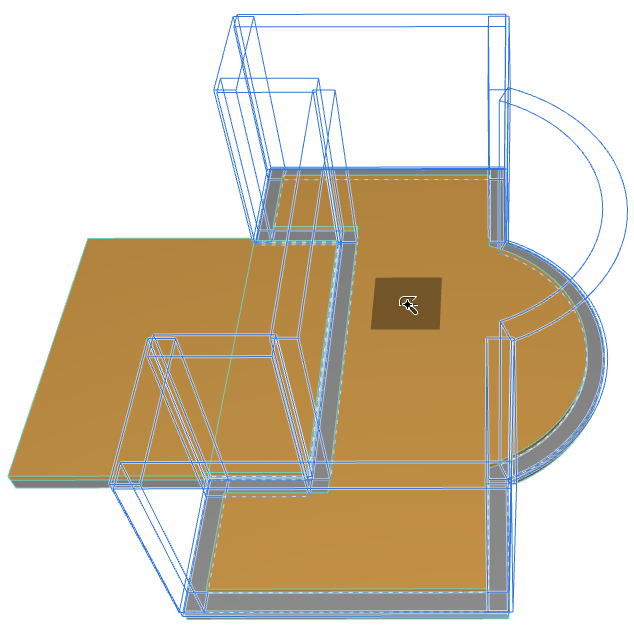

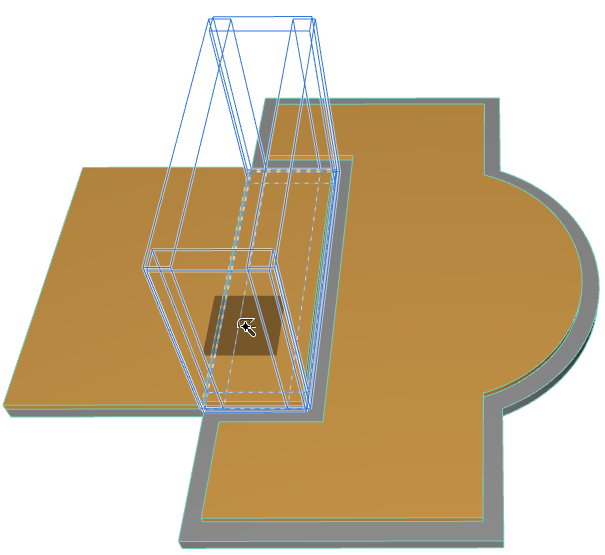

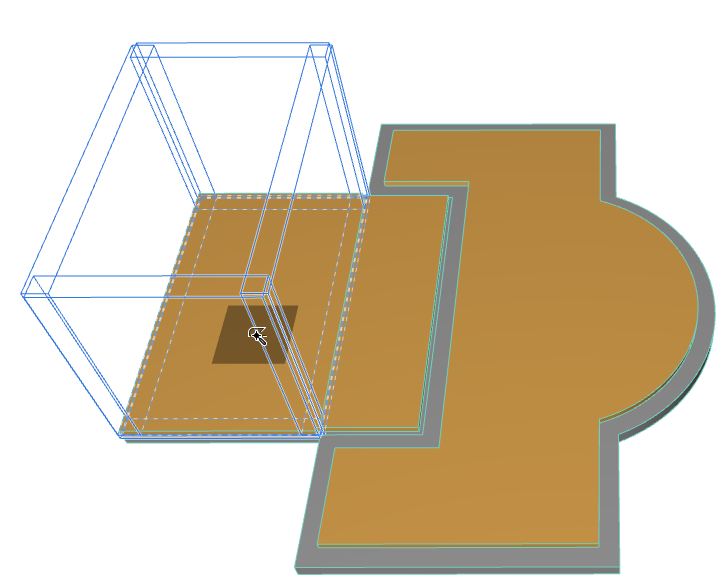

Enquanto se prime a barra de espaço, mova o cursor para ver o feedback sobre eventuais elementos resultantes. Aqui, se estiver a usar a Vara Mágica para criar Paredes sobre duas lajes intersectantes, o feedback mostra-lhe as possibilidades:
Nota: a cor de realce da pré-visualização da Vara Mágica pode ser regulada nas definições do Ambiente de Trabalho.
Ver Selecção e Informação de Elemento.
Ícone do Cursor da Vara Mágica
A Vara Mágica assume três formas diferentes para identificar:
|
Vértices |
|
|
Contornos |
|
|
espaço e superfícies vazias |
|
Exemplos de Vara Mágica
•Active a ferramenta Cobertura (método Multi-Plano) e clique com a Vara Mágica na aresta da Parede para criar instantaneamente uma Cobertura cuja linha pivô traça o polígono da Parede.

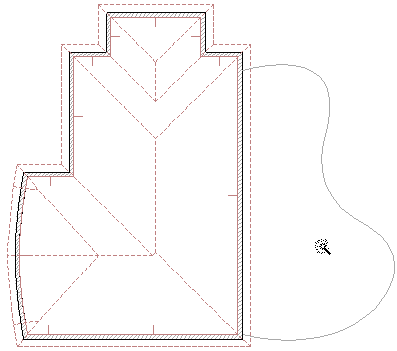

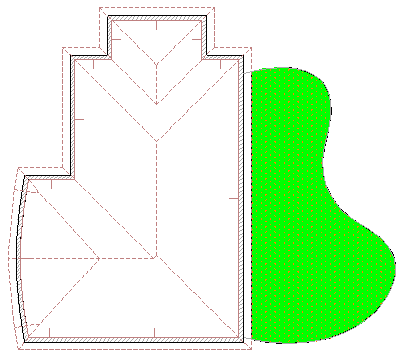

•Active a ferramenta Trama e, depois, clique com a Vara Mágica no interior da área vazia demarcada pela linha curva, para criar uma Trama dessa forma.
Dicas e Conselhos
•Novos elementos usam as definições por defeito actuais da ferramenta correspondente. Deve sempre verificar se estas estão correctas, antes ou depois de utilizar a Vara Mágica, especialmente se os elementos tiverem um relação recíproca específica, como por exemplo, uma cobertura sobre uma Parede.
•Pode ajustar a função da Vara Mágica, seleccionando um ou mais elementos. Neste caso, a Vara Mágica só tomará em conta os elementos seleccionados, quando estiver à procura de elementos encadeados ou de uma área delimitada.
•Ao criar Paredes curvas e elementos poligonais baseados em Arcos, Círculos e Splines, a aproximação é definida Definição da Vara Mágica.
•Os novos elementos não estão ligados aos originais e podem ser manipulados independentemente.
•Se o Offset Simples ou Múltiplo tiver sido activado, pode completar a função de repetição depois da criação do novo polígono.
•Se estiver a criar uma Cobertura simples, tem que desenhar primeiro a linha de base e definir a inclinação, antes de criar o polígono com a Vara Mágica.
•Se estiver a criar uma Trama com uma origem definida, tem que gerar primeiro o polígono com a Vara Mágica, e só depois desenhar o vector de orientação da Trama.
Utilizar a Vara Mágica para Adicionar/Subtrair Formas Poligonais
Utilize a Varinha Mágica para adicionar ou subtrair a forma de outro polígono existente (do mesmo ou de outro tipo de elemento).

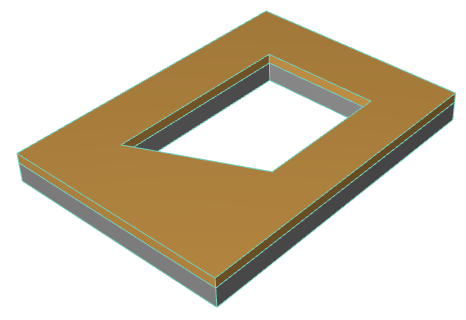

1.Seleccione o polígono, a partir do qual quer subtrair outra forma. Neste exemplo queremos subtrair um polígono de uma laje.

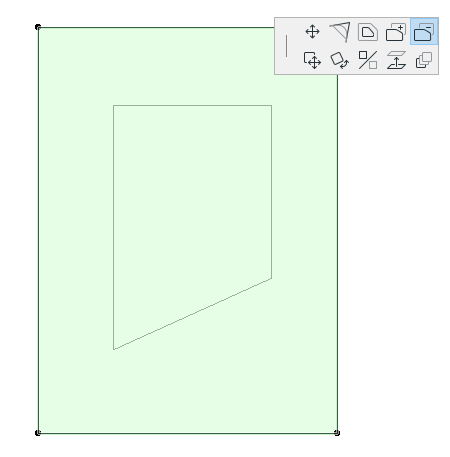

2.Seleccione o ícone “Subtrair do Polígono” na palete de contexto.
3.Mova o cursor para o polígono que quiser subtrair, e active a Vara Mágica (pressione a barra de espaço).
4.Clique para terminar.
