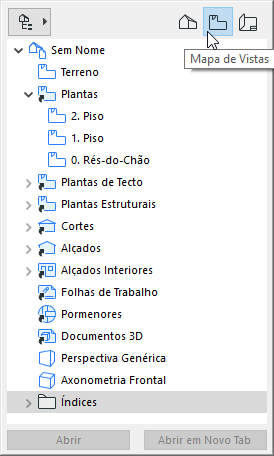

O segundo mapa do Navegador é o Mapa de Vistas: a lista de Vistas guardadas no seu projecto.
As Vistas podem ser criadas no Projecto activo ou importadas de outros Projectos ARCHICAD.
Nota: O Navegador Pop-up reproduz muitas das funções da Janela do Navegador conhecida de versões mais antigas do ARCHICAD. A Janela do Navegador (e o Organizador) permanecem disponíveis em Janelas > Paletes. Para mais pormenores sobre as respectivas funções específicas, ver Janela do Navegador e Organizador.
O que é uma Vista?
Uma Vista é uma versão gravada de um Ponto de Vista; cada Vista é configurada para um objectivo específico pelas Definições de Vistas, à medida que constrói o seu Edifício Virtual.

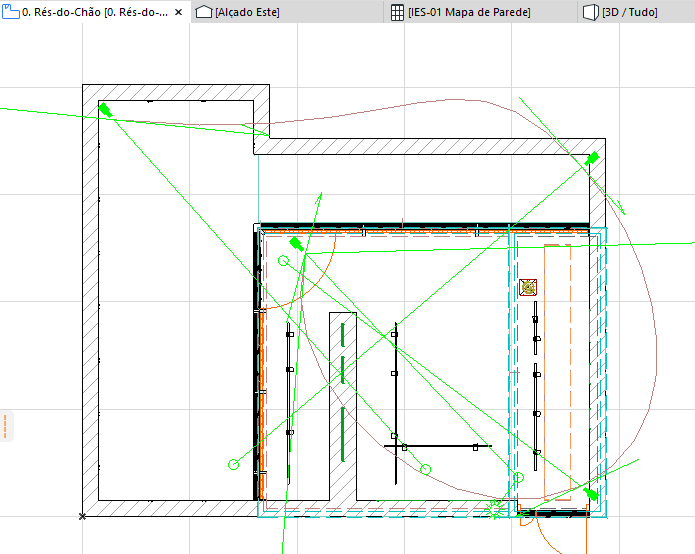

As vistas do projecto são listadas no Mapa de Vistas do Navegador. Tanto no Navegador como na Barra de Tab, o ícone de uma vista tem um contorno azul.
Definições Guardadas com a Vista
A Vista gravada irá guardar uma combinação das seguintes definições:
•Visualização da Estrutura Parcial
•Conjunto Canetas
•Combinação de Opções de Visualização do Modelo
•Sobreposição Gráfico
•Filtro de Renovação
•Definições de Modelo Analítico Estrutural
•Plano de Corte em Planta
•Cotas
•Zoom e Rotação
•Definições de Imagem (para vistas Janela 3D): inclui tipos de projecção 3D (incluindo zoom), elementos filtrados em 3D, Estilos 3D, planos de corte 3D, Secções 3D e definições de Rendering.
•Selecção existente (apenas 3D)
Ver Caixa de Diálogo Tipo de Projecções.
Para configurar uma nova vista, abra uma janela do projecto (Planta, Secção/Alçado, Pormenor, Documento 3D, Pormenor, Folha de Trabalho, 3D, Mapa Interactivo ou Listagem) e ajuste as definições, conforme necessário.
É útil utilizar os controlos de Opções Rápidas no fundo da barra de scroll.
Mesmo que o Projecto sofra alterações, as definições das Vistas guardadas mantêm-se inalteradas, a não ser que as modifique expressamente.
Nota: pode criar uma ligação dinâmica entre Pontos de Vista e Vistas se clonar uma pasta.
Para mais informações, veja Clonar uma Pasta no Mapa de Vistas.
Para guardar uma Vista, tem as seguintes opções:

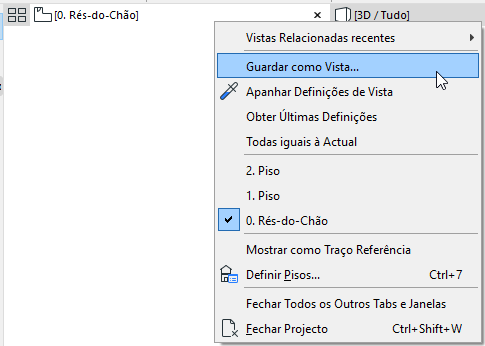

•Clique em Guardar como Vista no menu de contexto do separador
•Clique em Guardar Vista Actual no menu de contexto do ponto de vista no Navegador Pop-up

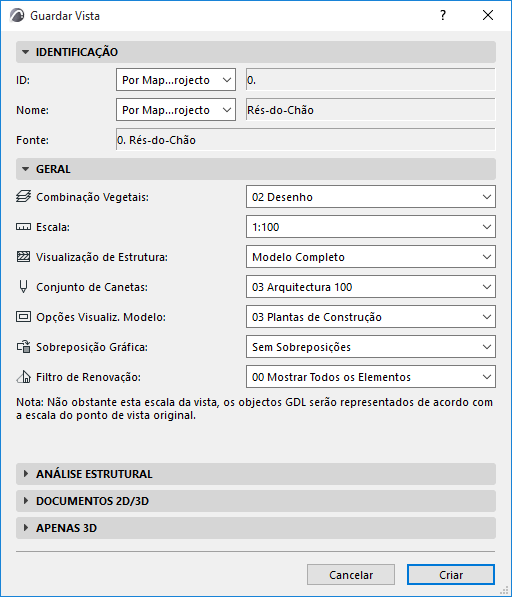

A caixa de diálogo Tipo de Projecções aparece, permitindo-lhe modificar as definições antes de gravar a vista. Clique em Criar para guardar a vista.
Tenha em atenção que o ícone da barra de tab (azul) indica agora que o separador é uma vista guardada.
•Utilize o comando Guardar vista e Colocar no Layout
Ver Gravar Vista e Colocar no Layout.

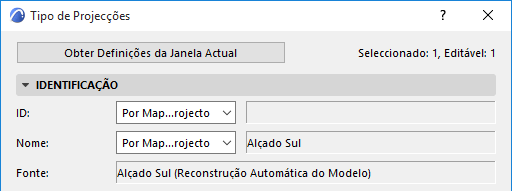

•Na Caixa de Diálogo Tipo de Projecções, clique em Obter Definições da Janela Actual para substituir os tipos de projecções originais pelos da janela activa.
