Combinações de Vegetais são conjuntos específicos de definições de Vegetais.
Pode configurar, por exemplo, uma Combinação de Vegetais “Mostrar Todos, Proteger Elementos 3D”, em que todos os vegetais são visíveis, embora todos os Vegetais atribuídos aos elementos de modelo 3D estejam protegidos, tornando esses elementos não editáveis. Pode utilizar esta combinação quando trabalhar apenas com funções 2D, como cotagens, para prevenir modificações inadvertidas dos elementos de construção.
Cada vista pode ter uma Combinação de Vegetais diferente, definir em Tipo de Projecções.
Ver Caixa de Diálogo Tipo de Projecções.

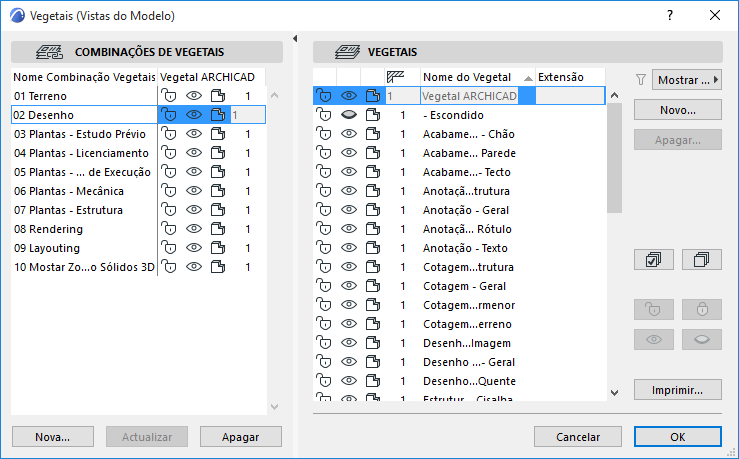

O ARCHICAD dispõe de um conjunto de Combinações de Vegetais. As Combinações de Vegetais são apresentadas numa lista no painel da esquerda da caixa de diálogo Definir Vegetais; os Vegetais individuais são apresentados numa lista à direita.
A Combinação de Vegetais actualmente activa é apresentada como tendo sido seleccionada.
Aplicar uma Combinação de Vegetais
Para aplicar uma Combinação de Vegetais ao projecto, existem as seguintes opções:

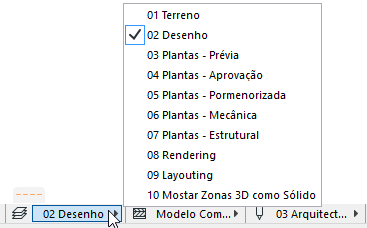

•Utilize o controlo do pop-up Combinação de Vegetais da Barra de Opções Rápidas no fundo da janela do modelo.
•Abra a caixa de diálogo Definir Vegetais. Seleccione uma Combinação de Vegetais da lista no painel esquerdo e, depois, clique em OK para fechar a caixa de diálogo.
•Vá para Documento > Vegetais e clique em qualquer uma das Combinações de Vegetais da lista aí existente.
Criar Nova Combinação de Vegetais
Para criar uma Nova Combinação de Vegetais:
1.Abra a caixa de diálogo Definir Vegetais.
2.Se necessário, defina o estado (bloqueado/desbloqueado, visível/invisível, sólido/estrutural) dos vegetais individuais, apresentados na lista à direita. Utilize os controlos de selecção e ordenamento, para definir o estado de vários Vegetais ao mesmo tempo.
Para pormenores sobre os controlos, ver Caixa de Diálogo Definir Vegetais .

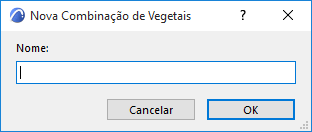

3.Clique no botão Nova (abaixo da lista de Combinações de Vegetais) e atribua ao novo conjunto um nome exclusivo, na caixa de diálogo que aparece.

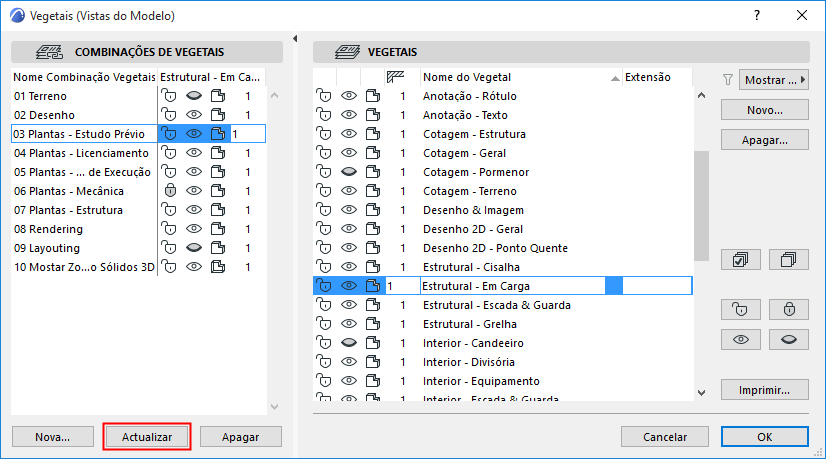

Modificar Combinação de Vegetais
Para modificar uma combinação de vegetais existente:
1.Seleccione a Combinação de Vegetais a partir da lista à esquerda
2.Efectue os ajustes necessários aos vegetais individuais à direita
3.Clique no botão Actualizar.
Nota: esta função está também disponível no Gestor de Atributos: ver Combinações de Vegetais e Vegetais (Gestor de Atributos).
Modificar o Estado do Vegetal em Combinações de Vegetais Múltiplas
Seleccionando um Vegetal individual da lista de Vegetais (no painel direito da caixa de diálogo Definir Vegetais), pode modificar o seu estado nas várias Combinações de Vegetais definidas (no painel esquerdo).

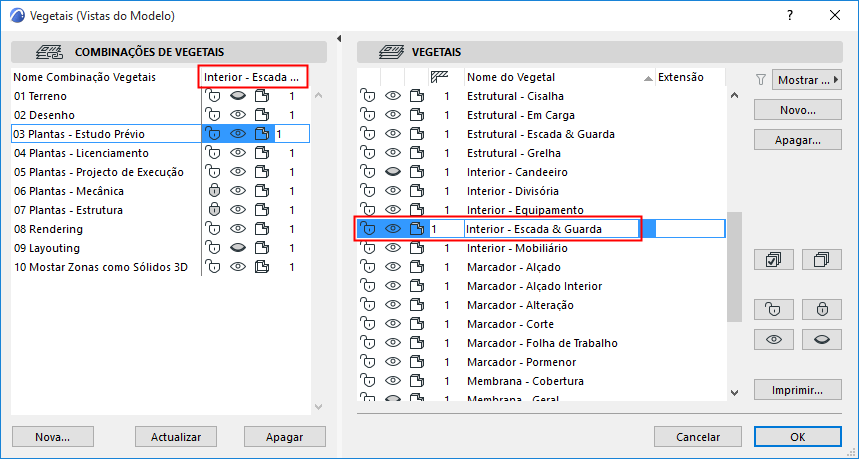

Por exemplo, seleccionámos, abaixo, o vegetal Interior - Escada à direita. À esquerda, pode, agora, ver os estados dos vegetais para o vegetal Interior - Escada, tal como definido para cada Combinação de Vegetais.
Ao lado da Combinação de Vegetais, pode alterar directamente o estado do vegetal Interior - Escada (p. ex., de Mostrar para Esconder) em qualquer uma ou em todas as Combinações de Vegetais: desça na lista da Combinações de Vegetais, uma a uma, e clique nos ícones de estado do vegetal Interior - Escada, conforme necessário. As Combinações de Vegetais estão, agora, redefinidas em conformidade. (Não tem de clicar em Actualizar.)
Nota: esta função está também disponível no Gestor de Atributos: ver Combinações de Vegetais e Vegetais (Gestor de Atributos).
Pesquisar e Seleccionar Elementos com base na Combinação de Vegetais
A função Pesquisar e Seleccionar (Editar > Pesquisar e Seleccionar) permite-lhe configurar critérios através dos quais pode pesquisar e seleccionar elementos no projecto.
Ver Pesquisar e Seleccionar Elementos.
Um dos critérios que pode utilizar é a “Combinação de Vegetais”. Na caixa de diálogo Pesquisar e Seleccionar, adicione o critério “Combinação de Vegetais” e, em seguida, escolha uma das Combinações de Vegetais definidas no seu projecto. Isto significa que o programa irá pesquisar e seleccionar os elementos que são visíveis de acordo com a Combinação de Vegetais que escolheu.
