Vincular a Elementos Existentes
O ARCHICAD ajuda-o a mover ou dar nova forma aos elementos vinculando-os a elementos existentes enquanto parte de uma operação de movimentação.
A função de Vínculo do Elemento pode ser activada ou desactivada com o comando Visualização > Vínculo do Elemento. (Este comando também está disponível na Barra de Ferramentas Standard.)
O Vínculo do Elemento pode ser ligado e desligado enquanto trabalha utilizando o atalho E.
Nota: o Vínculo do Elemento só pode ser utilizado quando o Vínculo à Grelha estiver desactivado.

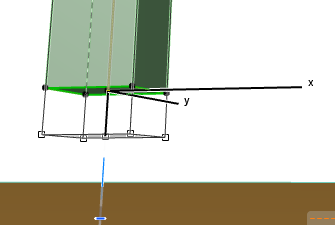

Se seleccionar um elemento e depois começar a movê-lo com o Vínculo activo, irá concluir que os seus pontos sensíveis mudam para pequenos quadrados.
Estes pontos especiais incluem:
•Os pontos de selecção do elemento, incluindo pontos de inserção
•Os pontos de divisão do elemento (se os Pontos de Vínculo estiverem activos.)
Ver Pontos Sensíveis Especiais.
•A ponta do cursor
Quando um destes pontos de selecção encontra um vértice, ponto de inserção ou aresta de outro elemento, no qual o cursor muda de forma para indicar uma relação especial, o ponto de selecção aumenta de tamanho, para mostrar que o elemento foi atraído pelo ponto sensível. Pode depois clicar para unir os dois elementos, sem ter que colocar o cursor no próprio ponto de intercepção.
Se mais do que um ponto de vínculo tocar um ponto elegível no outro elemento, utilize a barra de espaço para percorrer os possíveis pontos.
Vínculo de Superfície está activado por defeito, com o selector Visualização > Vínculo de Superfície.
O seu cursor irá vincular-se a qualquer superfície (bem como contornos e pontos) na janela 3D - para introdução fácil entre elementos no espaço.

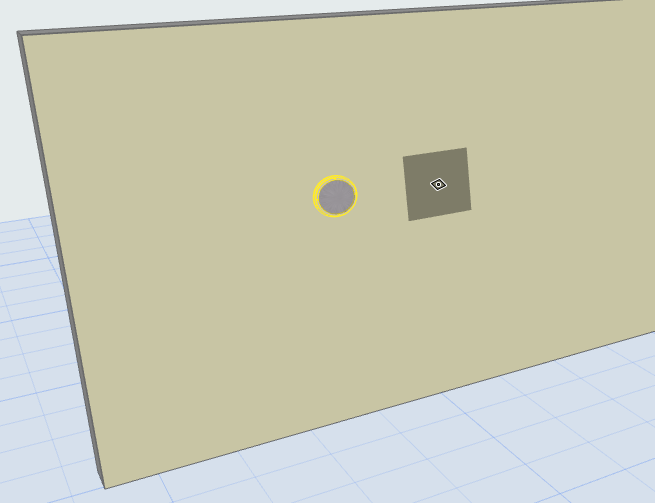

Por exemplo, com Vínculo de Superfície activo, é fácil colocar a Lâmpada de Parede no lugar certo:
(Pode alcançar o efeito Vínculo de Superfície, também, em janelas 2D, usando a função Gravidade. Ver Gravidade.)
