Utilize o comando Ajustar para estender ou reduzir as Paredes, Vigas, Arcos e Linhas, até à intercepção com um segmento de Linha ou Arco ou com uma aresta de elemento.
Nota: também é possível ajustar planos de Cobertura entre si ou com outros elementos.
Ver Coberturas Plano-Simples e Cortar Elementos por Coberturas Remotas.

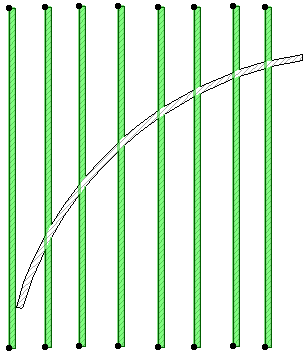

1.Seleccione os elementos que quer ajustar.
2.Utilize o comando Edição > Nova Forma > Ajustar.

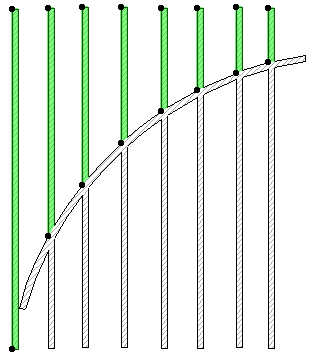

3.Desenhe uma linha, ou clique numa Linha, Arco, Parede ou aresta de polígono existente. Os limites das paredes e linhas seleccionadas são ajustados (prolongados ou reduzidos) até à intercepção com a linha ou curva onde clicou. Só são afectados os elementos que intersectam (ou interceptariam) a linha/arco/aresta escolhida.
Nota: se a aresta colocada for a de uma Laje, o fluxo de trabalho é igual ao fluxo de trabalho Ajustar Elementos a Lajes.
Ver Ajustar Elementos a Lajes.
O comando Ajustar está disponível na Planta e na Janela 3D e - apenas para desenhar elementos - nas janelas Secção/Alçado/AI e Documento 3D e Pormenores e Folhas de Trabalho. Na vista 3D, é possível ajustar a Parede ou Viga seleccionada a um plano vertical.

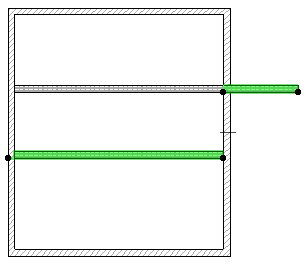

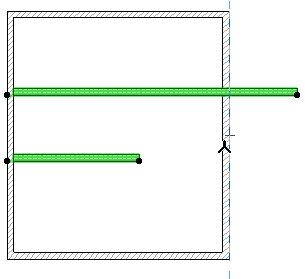

É possível prolongar elementos mais curtos e cortar elementos mais longos pela mesma aresta, através de um atalho.
1.Seleccione todos os elementos que quiser cortar ou ajustar. A ferramenta activa tem que ser uma das que criaram os elementos seleccionados.
2.Pressione a tecla Ctrl (Windows) ou Cmd (Mac) e clique na aresta que quiser utilizar para dividir/ajustar.
3.A operação tem lugar imediatamente. Todos os elementos seleccionados se mantêm seleccionados.
