Utilize o comando Edição > Dar nova forma > Bolear/Chanfrar para bolear ou chanfrar a intercepção de duas linhas/polilinhas rectas, paredes, ou o(s) vértice(s) de um elemento polígono.
Para opções especiais de bolear/chanfrar disponíveis com Morphs, consulteEdição Básica do Morph: Bolear/Chanfrar um Morph.
Para abrir a caixa de diálogo Bolear/Chanfrar, seleccione as duas linhas ou o elemento polígono.
Depois, dispõe das seguintes opções:
•Seleccione o comando Edição > Bolear/Chanfrar, ou
•Se o elemento seleccionado for um polígono, seleccione o ícone Bolear/Chanfrar a partir da palete de contexto.
Seleccione Bolear ou Chanfrar:
•Boleado une os pontos finais de dois pontos finais de segmentos rectos com um Arco.
•Chanfrar une os dois pontos finais de dois segmentos rectos com um segmento recto, cortando os vértices.
•Indique o raio do vértice boleado/chanfrado. (O vértice chanfrado não possui raio, mas será desenhado com o comprimento igual ao diâmetro do arco com o raio definido.)
Nota: se o raio definido para a operação Bolear causar a extensão de algum dos vértices vizinhos, o raio será limitado automaticamente, para que o arco boleado contenha o vértice vizinho mais próximo.
•Clique em OK.
Nota: os comandos Boleado, Chanfrar e Interceptar não são eficientes em elementos agrupados, a não ser que Suspender Grupos está ligado.
Ver Suspender Grupos.
Aplicar a todas as Arestas
Para aplicar o comando Bolear ou Chanfrar a todos os cantos de um polígono seleccionado, clique na opção Aplicar a Todas as Arestas.
Nota: esta opção está apenas aplicável se o elemento seleccionado é um polígono.
Se tiver seleccionado um polígono e depois o comando Edição > Dar nova forma > Bolear/Chanfrar, a caixa de diálogo seleccionada por defeito e não editável, o comando bolear/chanfrar será aplicado a todos os vértices.

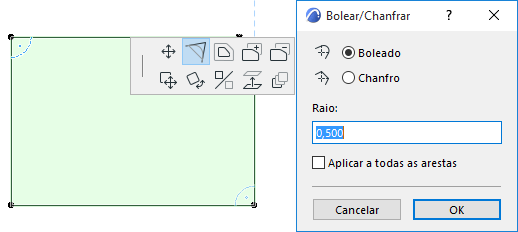

Para aplicar o comando Bolear/Chanfrar para um único vértice do polígono, clique nesse vértice e utilize o comando palete de contexto para abrir a caixa de diálogo Bolear/Chanfrar.
