Definições Escada: Regras e Standards
Use este painel da página principal das Definições Escada para definir, opcionalmente, um intervalo de valores preferido para as variáveis da geometria da Escada, p. ex., para cumprir os regulamentos locais relativos às Escadas.
Durante a introdução da Escada, o ARCHICAD cria automaticamente uma Escada que cumpra as Regras e Standards aqui definidas.
Bloquear Linha de Base
Nota: não disponível com o método de cálculo de comprimento "Ao longo do Arco (Herança)".
Os lanços de escada podem alongar-se ou encurtar-se automaticamente, conforme necessário, durante a colocação ou edição das Escadas. Assim, os pontos nos quais se clicou durante a introdução podem ser movidos. Para activar esta função, desseleccione "Bloquear Linha de Base".
Se desproteger a linha de base, os lanços entre curvas são seleccionados e desbloqueados automaticamente. Esta flexibilidade adicional ajuda-o a evitar configurações geométricas impossíveis, embora continuando a colocar escadas invulgares sem precisar do Solucionador
Calcular Comprimento
Escolha um método para calcular o comprimento de cada segmento de Escada ao longo das viragens.
•Ao longo do Arco: segmento medido ao longo do seu arco
•Ao longo da Corda: segmento medido ao longo da sua corda (p. ex., para a norma alemã).
•Ao longo do Arco (Herança): este método é utilizado por todas as Escadas em versões anteriores ao ARCHICAD 25.
Nota: com o método Herança, as opções "Bloquear Linha de Base" e "Distribuir Comprimento de Pouso Extra" não estão disponíveis.
Patamar Automático: Comprimento Mínimo e Distribuição
Para uma Escada cujo Tipo de Curva seja Patamar Automático: pode definir um comprimento mínimo do Patamar aqui, expresso em unidades de comprimento ou número de passos.
Distribuir Comprimento de Pouso Extra
Nota: não disponível com o método de cálculo de comprimento "Ao longo do Arco (Herança)".
Para o comprimento adicional do patamar (superior ao valor mínimo que definiu), escolha a extremidade do patamar onde pretende inseri-lo ou divida-o igualmente pelas duas extremidades do patamar.
Para verificar estes resultados da geometria do patamar automático, ative as Directrizes para Cálculo de Patamares de Escadas (Visualização > Opções de Visualização no Ecrã).
Nota: estas directrizes são apenas visíveis em patamares automáticos.

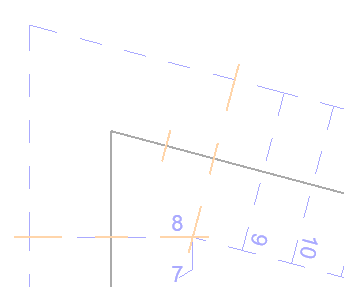

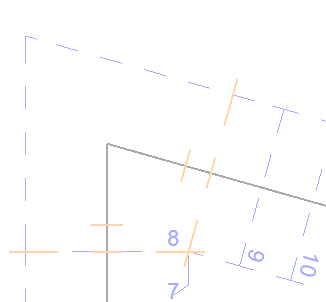

As directrizes realçam diferentes opções: Igualmente, Patamar Inicial, Patamar Final
Cobertores & Espelhos
Estes valores definem o intervalo de possível valores de introdução no Painel Geometria e Posicionamento - por exemplo, não pode introduzir um valor de Altura do Espelho inferior ao mínimo que definiu nas Regras e Standards.
No caso de estas Regras & Standards entrarem em conflito com a geometria da Escada que introduziu graficamente ou através de diálogos Definições, o ARCHICAD propõe alternativas automaticamente e permite-lhe escolher uma.
Ver Opções Automáticas do "Solucionador" para Resolver Conflitos Geométricos.
Cálculo e Símbolo de Linha de Subida
O Intervalo de Afastamento da Linha de Subida, definido aqui, limita os valores que pode introduzir quando define um afastamento para a Linha de Subida Calculada.
Ver Afastar Linha de Subida em Viragem (Curva com Passos Iguais).

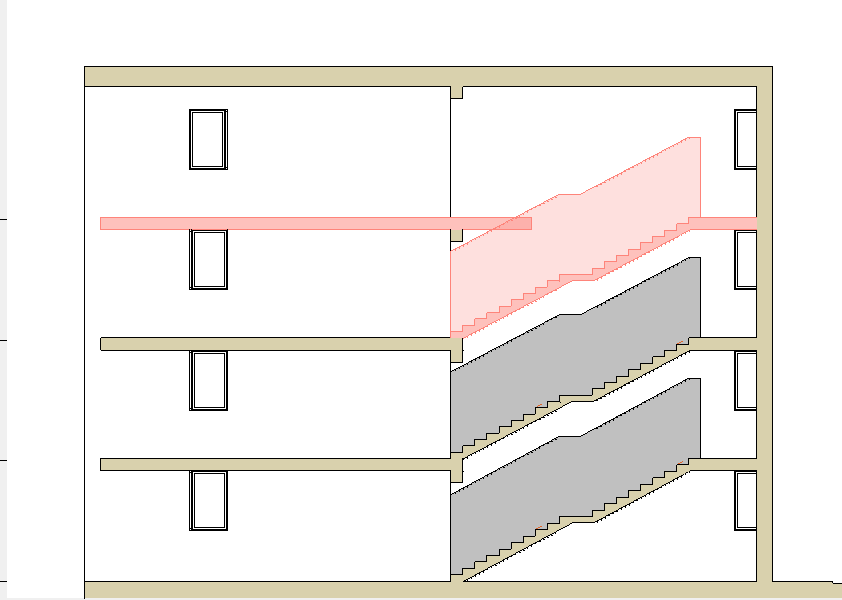

Defina as regras de visualização de um símbolo de Altura livre em 3D e Corte/Alçado.
•Método: Escolha para definir a altura na vertical ou na perpendicular à linha de subida.
•Altura livre
•Afastamentos de arestas de Escadas
Active/desactive a visualização da Altura Livre em Opções de Visualização do Modelo.
Ver Opções de Visualização do Modelo para Escadas.
Pode executar a Detecção de Colisão para localizar conflitos de espaço livre.
Ver Detecção de Colisão.
Guardar Regras e Standards no Modelo do Projecto
As definições de Regras e Standards fazem parte de um Ficheiro-Tipo ARCHICAD. Assim, pode configurar aqui definições específicas da empresa e/ou da região e reutilizá-las através de um modelo num número aleatório de projectos.
Regras e Standards da Escada: Preferências do Projecto

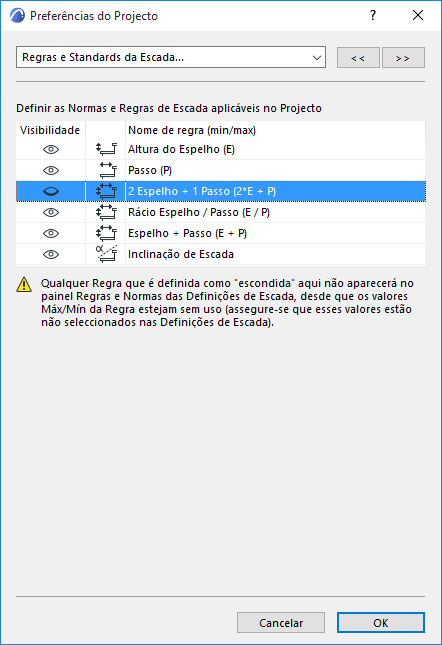

Use os ícones de Visibilidade (mostrar/esconder) em Opções > Preferências > Regras e Normas de Escada para mostrar ou esconder regras particulares do seu projecto.
Qualquer item definido para ser escondido (nas Preferências) não aparece no painel de Regras & Standards das Definições Escada, contanto que essa regra não esteja em utilização.
Se esconder o nome de uma Regra de Escada nas Preferências do Projecto, mas a Regra ainda aparecer no painel de Regras e Standards das Definições Escada, existe uma razão para tal:
•A Regra tem valores atribuídos (para corrigir esta situação, desseleccione os valores mín./máx. para essa Regra nas Definições Escada), ou
•A Regra está em utilização por uma Escada existente no projecto
