NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
Use esta função para identificar colisões entre elementos 3D no modelo. Uma colisão ocorre quando dois ou mais elementos intersectam fisicamente.
A Detecção de Colisão funciona através da verificação de colisões entre quaisquer dois grupos de elementos. Os grupos são definidos segundo critérios escolhidos por si.
Por exemplo, pode correr a Detecção de Colisão:
•Entre elementos de construção e MEP. (Os elementos MEP podem provir de ficheiros IFC MEP externos associados ou agrupados, ou de outra forma modelados no ARCHICAD.)
•Entre elementos construtivos em betão e em aço
•Entre elementos classificados como tipos de produtos/elementos diferentes (através do Uniclass, OmniClass, UniFormat ou qualquer outro sistema de classificação)
•Para verificar o espaço de altura livre para vias de evacuação ou acesso para pessoas com deficiência
A Detecção de Colisão apenas está disponível na Planta e nas janelas 3D.
Aceda a partir de:
•Modelação > Verificação de Modelo > Detecção de Colisão
•ou clique no ícone Detecção de Colisão do Relatório de Verificação de Modelo
Definir Tolerâncias de Volume/Superfície
Exemplo: Detecção de Colisão com Tolerância de Volume/Superfície
Exemplo: Verificação de Colisão de Altura Livre
Excluir Material de Construção da Detecção de Colisão
•São apenas considerados elementos em Vegetais visíveis
•Elementos que apenas se tocam não são colisões
•Operações Elementos Sólidos e Conexões Baseadas em Prioridade já estão resolvidas no modelo não causam colisões
•Planos de Corte 3D são ignorados (é considerado o modelo completo, independentemente dos Planos de Corte)
•Pode definir Tolerâncias para Volume e/ou superfícies em colisão: se a área de volume/superfície em colisão não exceder o valor de Tolerância definido, não conta como colisão
Ver Definir Tolerâncias de Volume/Superfície.
•O estado de Materiais de Construção (propriedade "Participa na Detecção de Colisão") é considerado
Ver Excluir Material de Construção da Detecção de Colisão.
1.Vá para a Planta ou Janela 3D.
2.Vá para Modelação > Verificação de Modelo > Detecção de Colisão.
3.Na caixa de diálogo, defina critérios para os dois grupos de elementos 3D que pretende verificar.

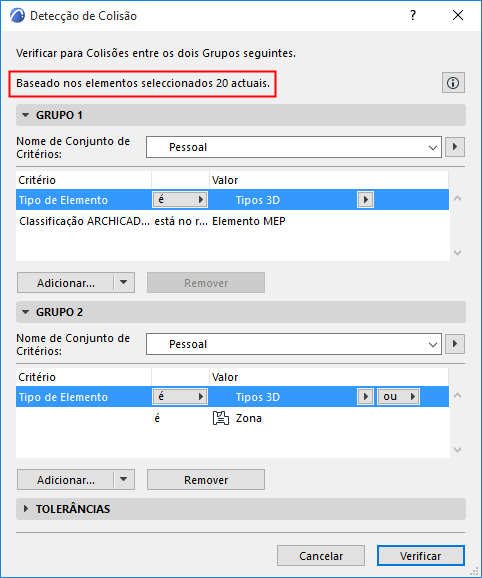

•Se estiverem seleccionados quaisquer elementos, a Detecção de Colisão apenas verifica os elementos seleccionados! Veja o topo do diálogo para ver o feedback de qualquer selecção actual.
Veja Definir Grupos de Colisão para mais informações.
4.Defina os valores de Tolerância de Superfície e/ou Volume, se necessário.
Veja Definir Tolerâncias de Volume/Superfície para mais informações.
5.Prima Verificar para correr a Detecção de Colisão.

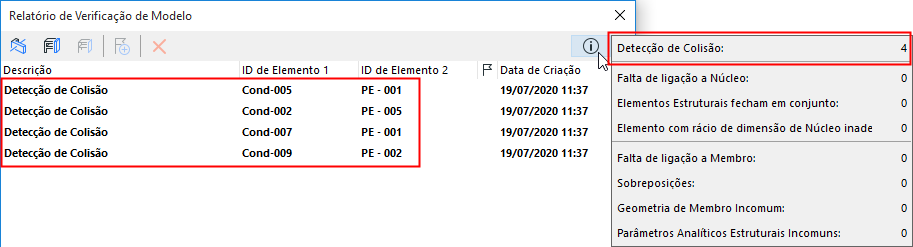

6.O Relatório de Verificação de Modelo abre-se para apresentar resultados. Os problemas do tipo colisão são enumerados como tal no Relatório. Clique em Informações para ver o número de Colisões.
Tal como acontece com outros problemas enumerados no Relatório de Verificação de Modelo, pode visualizar os elementos relacionados no modelo e criar Assuntos.
Ver Relatório de Verificação de Modelo.

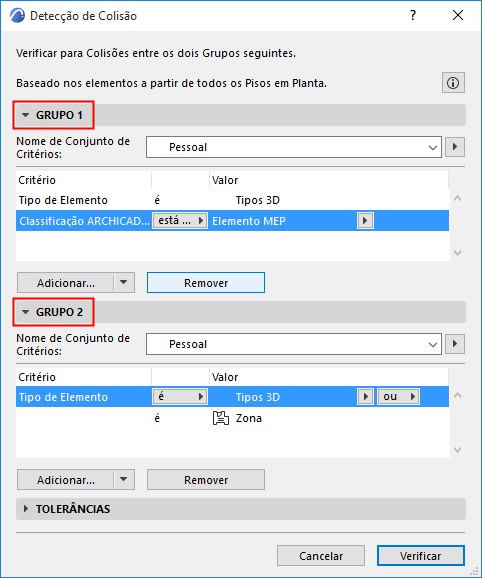

Sob Grupo 1 e Grupo 2, use a interface de critérios para definir os grupos de colisão.
•Para verificar as colisões entre todos os tipos de elementos, use os mesmos critérios para ambos os grupos.
•Para verificar as colisões apenas entre elementos 3D e elementos MEP, limite um dos grupos a elementos classificados como MEP.

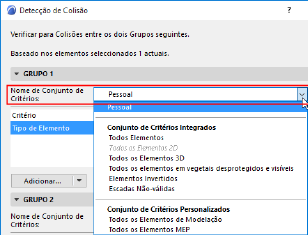

•Para usar um conjunto de critérios guardado para definir um grupo de Colisão: clique na seta Nome de Conjunto de Critérios para listar os conjuntos de critérios do projecto:
–Se escolher aqui um Conjunto de Critérios, os seus conteúdos vão substituir os critérios actuais do Grupo de Colisão
–Os Conjuntos de Critérios listados podem ser desactivados se o conjunto incluir critérios não aplicáveis à Detecção de Colisão (p. ex., tipos de elementos 2D ou propriedades IFC)
Ver também Conjuntos de Critérios Pré-Definidos.

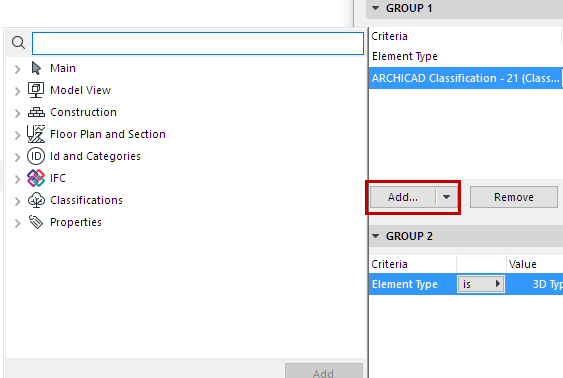

•Clique em Adicionar para chamar um diálogo para escolher quaisquer Propriedades e Parâmetros de limitação do grupo.
Definir Tolerâncias de Volume/Superfície

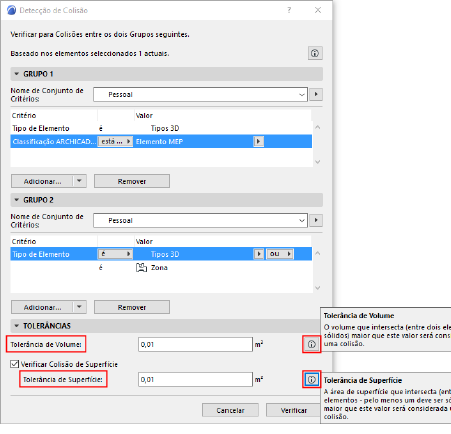

Opcionalmente, defina Tolerâncias para volume e superfície de partes colidentes dos elementos.
Os elementos são considerados colidentes se o volume das partes colidentes ou (se activado) a área de superfícies das partes colidentes exceder o valor de Tolerância.
Nota: as unidades aqui correspondem às das Unidades de Trabalho do projecto (Opções > Preferências do Projecto).
Tolerância de Volume
A Detecção de Colisão considera elementos colidentes sempre em termos do volume das partes colidentes.
Pode definir uma Tolerância de Volume opcional: se o volume das partes colidentes dos dois elementos exceder este valor de tolerância, os elementos são tratados como colidentes.
Verificar Colisão de Superfícies
Como opção adicional, a função Detecção de Colisão verifica também a área de superfície das partes colidentes. Se activar Verificação de Superfície e definir uma tolerância, depois, os elementos são tratados como colidentes se a área de superfície colidente exceder este valor de Tolerância da Superfície.
Nota: se a opção Verificação de Superfície estiver activa, é possível que dois elementos sejam considerados colidentes mesmo que o volume colidente não exceda a Tolerância de Volume - porque a área de superfície colidente excede a Tolerância de Superfície. Veja o exemplo abaixo.
Exemplo: Detecção de Colisão com Tolerância de Volume/Superfície
Execute a Detecção de Colisão com as definições de Tolerância apresentadas aqui.

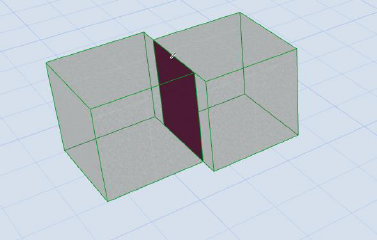

Os seguintes dois cubos têm um metro cúbico cada um. Colidem ligeiramente; o volume sobreposto é muito reduzido (não excede a Tolerância de Volume), mas a superfície sobreposta é considerável (excede a Tolerância de Superfície). Como resultado: a Detecção de Colisão conta estes dois elementos como colidentes.
Dois Elementos Colidentes (com base na Área de Superfície da Parte Colidente)
Exemplo: Verificação de Colisão de Altura Livre
Vamos verificar a colisão de Altura livre nesta vista 3D do modelo.
Nota: a visibilidade da altura livre é activada em Documentação > Visualização do Modelo > Opções de Visualização do Modelo (Opções de Escada).
1.Vá para Modelação > Verificação de Modelo > Detecção de Colisão.

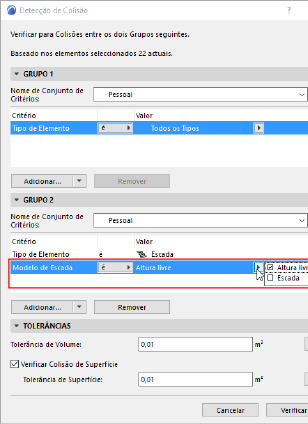

2.Na caixa de diálogo, defina os critérios de colisão.
•Para Grupo 1: todos os elementos 3D
•Para Grupo 2: Escadas, considerando a parte de Altura livre do Modelo de Escada.
3.Prima Verificar para correr a Detecção de Colisão.
4.O Relatório de Verificação de Modelo abre-se para apresentar resultados. Aqui, para cada resultado, pode ver os elementos relacionados no modelo e criar Assuntos, conforme necessário.
Ver Relatório de Verificação de Modelo.
Excluir Material de Construção da Detecção de Colisão

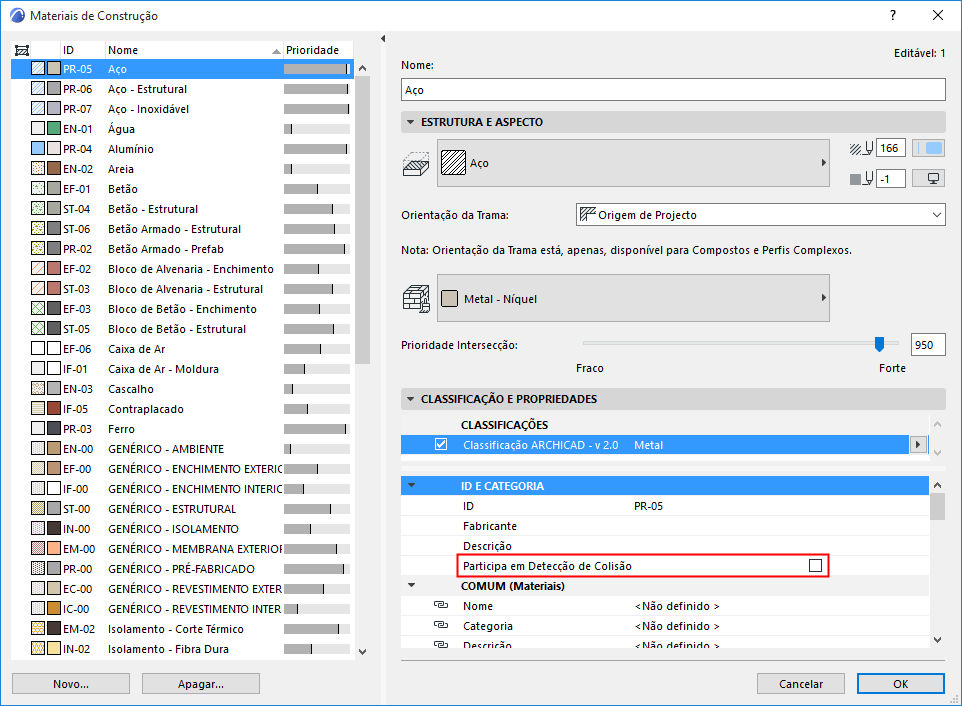

A Detecção de Colisão tem em consideração os Materiais de Construção dos elementos. Os Materiais de Construção podem ser definidos para participar na Detecção de Colisão, utilizando a opção "Participa em Detecção de Colisão" no painel Classificação e Propriedades dos Materiais de Construção, em Opções > Atributos > Materiais de Construção.
Se for colocada esta opção for desactivada, o Material de Construção não participará na Detecção de Colisão.
Por exemplo, um elemento MEP (por exemplo, conduta) que é executado através de um Material de Construção, utilizado com um intervalo de ar que não será considerado como uma colisão.
