Nível de Pormenor dos Símbolos de Escada e Guarda

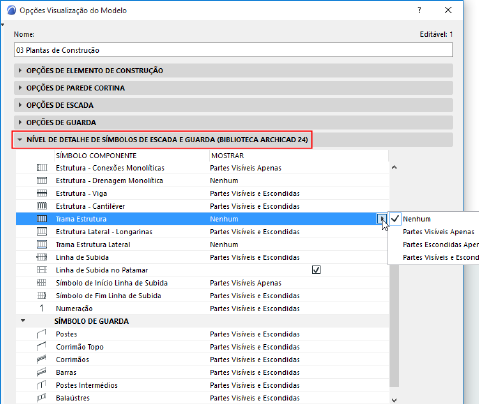

Este painel encontra-se em Documentação > Visualização do Modelo > Opções de Visualização do Modelo.
A lista inclui Componentes do Símbolo de Escada e Componentes do Símbolo de Guarda.
Nota: os componentes só são listados aqui se estiverem marcados na lista "Componentes de Símbolo", nos painéis Opções de Escada ou Opções de Guarda da mesma caixa de diálogo.
Defina o Nível de Pormenor de cada componente de Símbolo, conforme aplicável:
•Nenhum
•Partes Visíveis Apenas
•Partes Escondidas Apenas
•Partes Visíveis e Escondidas
Partes Visíveis e Partes Escondidas
As "Partes Visíveis" de uma Escada representam o aspecto primário da Escada e são apresentadas usando o tipo de linha "Visível" definido nas Definições Escada (normalmente, uma linha contínua).
As "Partes Escondidas" de uma Escada representam o aspecto secundário da Escada e são apresentadas usando o tipo de linha "Escondida" definido nas Definições Escada (normalmente, uma linha tracejada).
Ver Definir Atributos para Cada Componente de Símbolo de Escada.
As partes visíveis estão, normalmente, sob a Linha de Corte; as partes escondidas estão, normalmente, acima da Linha de Corte.
