Melhores Práticas para Intersecções: Fase de Modelação Conceptual
Nesta fase, é frequente poder apenas estimar o que será a estrutura final. Para a máxima flexibilidade, e para evitar erros de modelação à medida que ela é sujeita a alterações (p. ex., colocação de estruturas ou edição de camadas compostas), tente o seguinte:

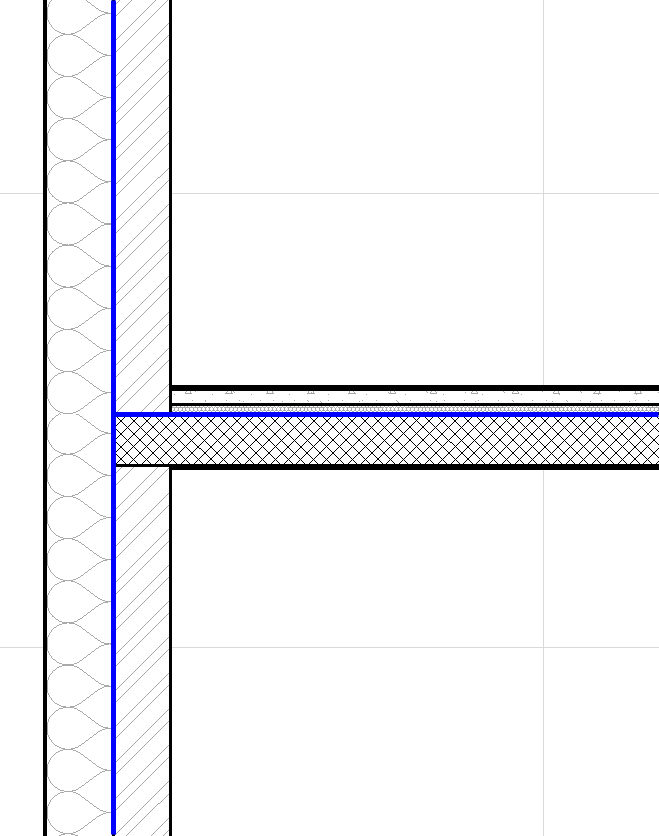

Utilizar Lajes Compostas com Duas Camadas, No Mínimo
Desta forma, pode acrescentar acabamentos a estruturas de cada lado, sem que os pormenores se separem.
Nota: na fase inicial de modelação, um elemento composto que consista de uma só camada também funcionará bem se o topo da estrutura monolítica for considerado o topo do núcleo)
Utilizar Linhas de Referência da Parede Consistentemente
•Rodar Parede Ao Longo da Linha de Referência: este comando roda (ou coloca em simetria) uma Parede seleccionada ao longo da sua linha de referência. A linha de referência mantém-se no seu lugar, mas o corpo da Parede inverte para o outro lado. As aberturas não mudam a sua direcção de abertura.
Pode usar este comando, por exemplo, se, inicialmente, tiver modelado o projecto usando Paredes de camada simples para representar estruturas de núcleo e, depois, tenha começado a acrescentar camadas adicionais numa fase posterior da modelação.
Ver Rodar Parede Ao Longo da Linha de Referência.
•Modificar Linha de Referência: este comando move a linha de referência sem alterar a posição das Paredes na Planta.
Use este comando, por exemplo, se estiver a migrar um projecto antigo, no qual a Linha de Referência de uma Parede tenha sido colocada na Face Exterior: altere a linha de referência para Exterior do Núcleo, sem mover a geometria da Parede em si.
Ver Modificar a Linha de Referência das Paredes.
Ponto de Âncora de Gola da Porta/Janela ao Núcleo da Parede
Insira o ponto de âncora de gola de uma Porta/Janela na face da Parede ou no núcleo da Parede.
Por exemplo, insira o ponto de âncora de uma janela no núcleo de uma Parede Composta. Se, mais tarde, efectuar alterações na estrutura composta (p. ex., isolamento mais espesso), a profundidade da gola será ajustada automaticamente, para manter a distância da janela relativamente à camada de núcleo da Parede.

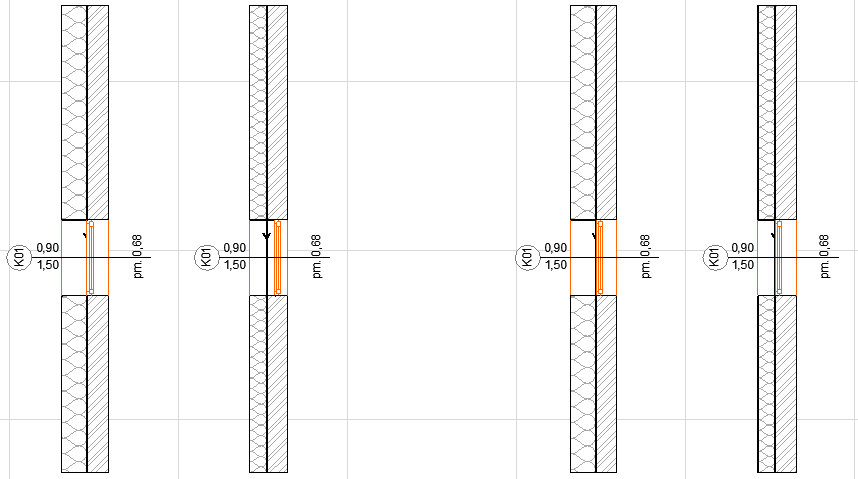

Do lado direito, a posição da janela ajusta-se automaticamente à alteração na espessura da Parede porque está ancorada ao núcleo de Parede
