Os Pilares em ARCHICAD, consistem em dois componentes: um núcleo estrutural e um revestimento opcional, utilizando para simular qualquer tipo de acabamento à volta do núcleo. O revestimento possui o seu próprio material de construção e, assim, a sua própria prioridade de intersecção.
Defina um Revestimento para qualquer Pilar ou segmento de Pilar.
Nota: Revestimento não disponível para Pilares de Perfil (segmentos).

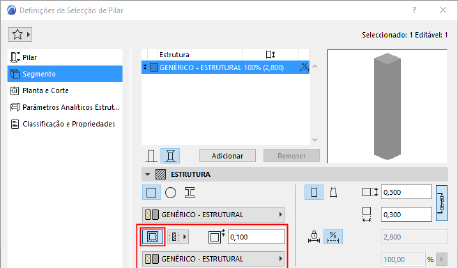

Adicionar/Remover Revestimento
1.Vá para o Painel Estrutura de Definições de Pilar (página Segmento).
2.Utilize o selector Adicionar/Remover Revestimento.
3.Defina uma espessura de revestimento uniforme no campo à direita.
4.Use o pop-up para escolher um material de construção para o revestimento.

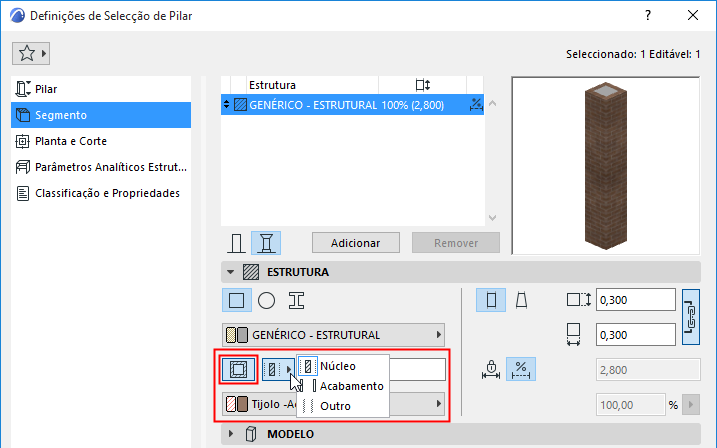

Estrutura de Revestimento: Núcleo, Acabamento, Outros
O componente de revestimento pode ser definido como "núcleo", "acabamento" ou "outro".
Nota: A opção Acabamento não está disponível para pilares envolvidos. (Ver Pilares e Paredes Compostas: Envolvidas ou Não-Envolvidas.)
Definições de Visualização da Estrutura Parcial consideram a estrutura de Revestimento, nas vistas 2D e 3D.

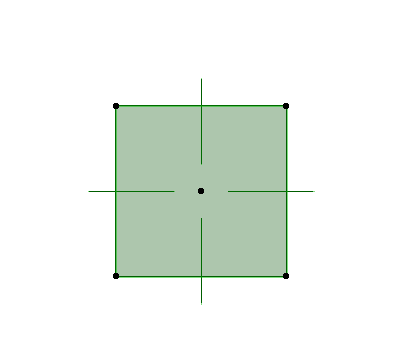

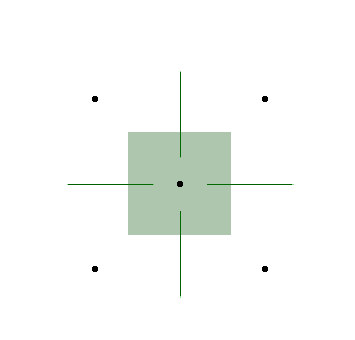

Coluna com um revestimento, com definições de Visualização da Estrutura Parcial variáveis. Este revestimento está definido como um "Acabamento"
