Estes controlos estão no Gestor de Perfis (Opções > Atributos do Elemento).
No Painel Modificadores, active Alongamento de Largura e/ou Alongar Altura. Isto permite-lhe redimensionar (aumentar ou reduzir a largura/altura) da secção transversal do elemento de perfil colocado.

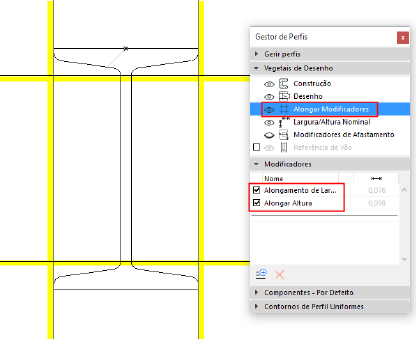

•Para mostrar/esconder linhas de Alongamento no Editor de Perfil, utilize o controlo Alongar Modificadores no painel Vegetais de Desenho. Nesta imagem, estão realçados a amarelo.
•Os Modificadores de Alongamento assinalam as cercaduras da geometria que irá alongar ou contrair.
–Para uma Parede, é altura ou espessura
–Para uma Viga, é altura ou largura
–Para um Pilar, é altura ou largura da secção transversal

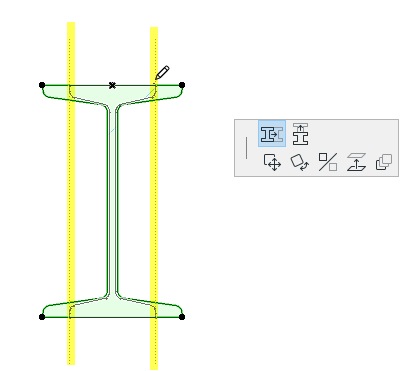

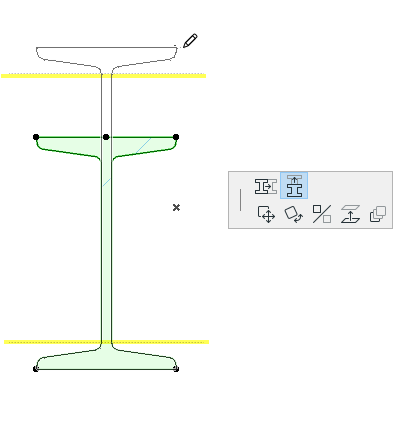

Quando alonga graficamente o elemento colocado em qualquer direcção, os Modificadores de Alongamento aparecem na janela do modelo como forma de feedback.
Feedback de Alongamento em Parte Alongada do Perfil Colocado

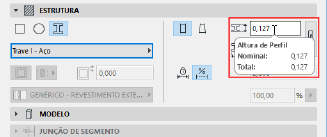

As definições do elemento reflectem o alongamento nos seus valores do parâmetro Altura/Largura (passe o rato por cima para ver os valores Nominais e Totais):
Ver também Largura/Altura Nominal.
Nota: Modificadores de Alongamento só suportam Paredes, Vigas e Pilares perfilados.
