Abra o Gestor de Perfis em:
•Opções > Perfis Complexos > Gestor de Perfis
•Opções > Atributos do Elemento > Gestor de Perfil
Utilize o Gestor de Perfis para editar ou criar Perfis Complexos na janela do Editor de Perfis ou para escolher e gerir elementos do perfil no modelo.
Para mais informações sobre o fluxo de trabalho, ver Criar ou Editar Perfil Complexo.
Esta secção descreve os controlos do Gestor de Perfis.

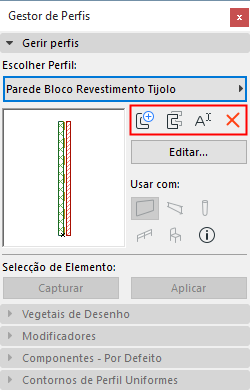

Criar Novos/Duplicar/Dar Novo Nome A/Apagar Perfis
Estes ícones encontram-se no painel Gerir Perfis do Gestor de Perfis.
Ver também Apagar e Substituir Atributos num Modelo.

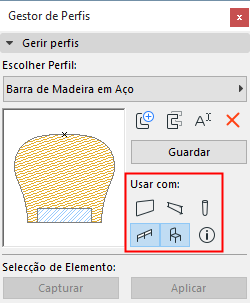

"Usar Com" - Definir Tipos de Elementos do Perfil
No Gestor de Perfis, as opções Usar Com, tal como noutras caixas de diálogo de Definições de Atributos, determinam as ferramentas ARCHICAD que podem ser utilizadas para colocar o perfil actual.
Clique em Editar, depois clique nos ícones da ferramenta Usar Com:
Nota: a definição "Usar Com" do perfil também está disponível no Gestor de Atributos: ver Perfis (Gestor de Atributos).

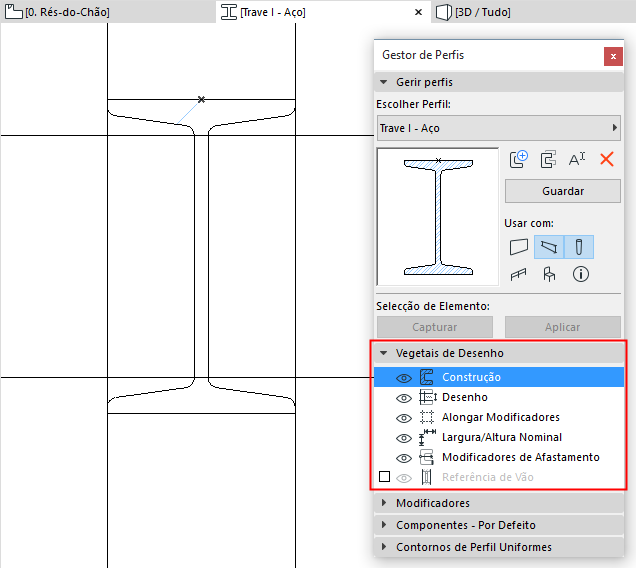

Utilize este painel para mostrar ou esconder elementos na janela Editor de Perfis.
Este painel só está activo se o Editor de Perfil estiver aberto.
Construção
Mostrar/esconder elementos de Trama ou Associados na janela Editor de Perfis. Estes serão guardados e utilizados como parte do perfil.
Desenhada
Mostrar/esconder elementos desenhados com qualquer outra ferramenta de desenho (p. ex., Linhas, Arcos, Polilinhas).
Estes serão guardados como parte do atributo de perfil, mas não estarão visíveis no perfil colocado.
Modificadores de Alongamento
Mostrar/esconder Modificadores de Alongamento na janela Editor de Perfis.
Ver Modificadores de Alongamento.

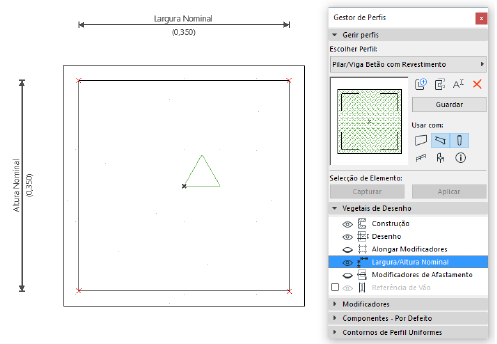

Mostrar/esconder as cotas que indicam a Largura e Altura Nominal do perfil, na janela Editor de Perfis.

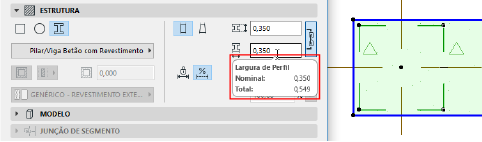

A Largura/Altura Nominal - um parâmetro de elemento listável - será visualizado na caixa de diálogo de Definições do elemento colocado. Os valores são editáveis se Alongamentos de Largura e/ou Altura forem activados no painel Modificadores.
Em contrapartida, a Largura/Altura Total inclui também ajustes ao nível dos elementos através dos Modificadores de Afastamento e reflecte o tamanho total da cercadura do elemento. O Tamanho Total não é editável na caixa de diálogo de Definições do elemento, devido às restrições de Modificadores de Afastamento.
As cotas de Largura e Altura Nominal podem ser reposicionadas clicando e arrastando as suas linhas de cota. Os respectivos comprimentos podem ser modificados e alinhados com outra parte do perfil - incluindo o exterior da cercadura do Perfil, clicando nos fins das cotas nominais. Se os comprimentos não forem modificados, os respectivos comprimentos serão redimensionados automaticamente para seguir a cercadura das Tramas, conforme definido no Editor de Perfis.
Fins de dimensões nominais, como Modificadores de Afastamento, podem ser associados a nós de Trama podendo tal, contudo, causar uma restrição excessiva. Neste caso, aparece um aviso.
Modificadores de Afastamento
Mostrar/esconder as cotas e realces de aresta/nó atribuídos de Modificadores de Afastamento.
Mesmo que seja definido para "esconder", um Modificador de Afastamento actualmente seleccionado na lista de Modificadores será sempre apresentado.
Ver Modificadores de Afastamento.

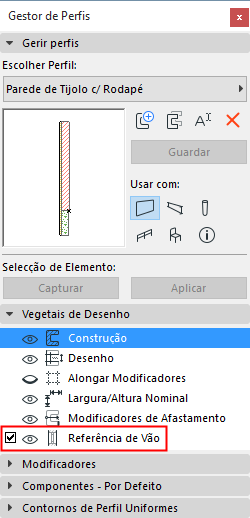

Referência de Vão
•Assinale esta caixa para visualizar linhas que representam a linha de referência na qual portas/janelas serão colocadas, assim que colocar a parede de perfil no plano.
•Clique no ícone Olho para mostrar/esconder a Linhas de Referência dos Vãos na Janela do Editor de Perfis.
•Se necessário, estenda ou quebre as linhas para se adaptarem à forma do perfil, de forma a que as aberturas sejam colocadas e orientadas para a localização correcta.
Se não activar a Referência do Vão, as portas/janelas serão inseridas ao longo da delimitação do perfil complexo.
Painel Modificadores
Ver:

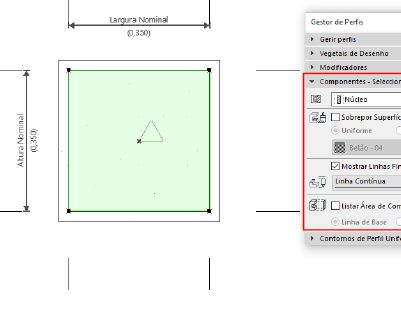

Seleccione um componente na janela de Editor de Perfil.
Utilize o Painel Componentes do Gestor de Perfis para editar os seguintes parâmetros:
Tipo de Componente
Defina o componente seleccionado como Núcleo, Acabamento ou Outro. Esta definição irá afectar a Visualização da Estrutura Parcial do elemento complexo.
Ver a respectiva descrição em Visualização Parcial da Estrutura.
Sobrepor Superfícies
Assinale Sobrepor Superfícies para escolher uma nova superfície no pop-up. Caso contrário, o componente seleccionado usará a superfície definida no Material de Construção da Trama.
Se sobrepuser uma aresta de Trama individual com uma superfície personalizada no Editor de Perfis, tal reflectir-se-à como "Vários" neste painel.
Mostrar Linhas Finais de Corte
Assinale esta opção para visualizar Linhas Finais de Corte.
Defina o Tipo de Linha e a caneta do componente de Trama de Perfil seleccionado. Este tipo de linha e caneta são utilizados para linhas de fim quando o elemento é cortado.
Listar Área de Componente por
Escolha Linha de Base ou Círculo de Base para definir como o ARCHICAD deve calcular a área de superfície para este componente, num Mapa Interactivo de Componentes.
Para visualizar e editar a Linha de Base ou o Círculo de Base no Editor de Perfil, assegure-se de que activou Visualização > Opções de Visualização no Ecrã > Área de Componente Linha de Base/Círculo.
Para mais informações, veja Dados de Componente no ARCHICAD.
Aplique linhas e cores de caneta uniformes às linhas de corte e a todas as linhas separadoras de uma só vez. (Este painel só está activo se a janela de Editor de Perfil estiver aberta.)
Estas definições serão aplicadas ao perfil colocado e reflectem quaisquer alterações efectuadas por Modificadores de Afastamento.
Clique no botão Guardar, depois visualize o feedback na janela de Pré-visualização do Gestor de Perfis.
Contornos: seleccione um tipo de linha e uma cor de caneta para todas as linhas de contorno (linhas exteriores) do perfil.
Separadores: seleccione um tipo de linha e uma cor de caneta para todas as linhas de corte separadoras (linhas interiores) do perfil.
Notas:
–Linhas que separam duas tramas com o mesmo Material de Construção não serão eliminadas.
–Arestas personalizadas para Off (Mostrar Linha de Corte está Off; ver abaixo) não vão aplicar definições de contorno uniformes.
Ver também Aplicar Superfície ou Linha Personalizada a uma Aresta do Perfil.
