Definições de Visualização Parcial da Estrutura: Efeito nos Elementos
Esta página contém informação específica do elemento no efeito da Visualização Parcial da Estrutura.
Pilares na Visualização Parcial da Estrutura
Zonas e Visualização Parcial da Estrutura
Tramas de Superfície da Planta na Visualização Parcial da Estrutura
Cotas na Visualização Parcial da Estrutura
Intersecções de Elementos Visualizados Parcialmente
Pilares na Visualização Parcial da Estrutura
Cada revestimento pode ser definido como Núcleo, Acabamento ou Outro, nas Definições de Pilares.
Para pilares “envolvidos” por paredes: Não ocorre nenhuma envolvimento se estiver a utilizar a visualização apenas Núcleo.
Zonas e Visualização Parcial da Estrutura
Independentemente de qual a opção de Visualização Parcial que estiver activa, as zonas não são afectadas: zonas que alargam para uma “Aresta Interior” são calculadas para incluir o componente de “acabamento” da estrutura envolvente, mesmo se os acabamentos forem escondidos de acordo com a Definição actual da Visualização Parcial da Estrutura.
Tramas de Superfície da Planta na Visualização Parcial da Estrutura
A definição de Visualização Parcial da Estrutura não tem qualquer efeito nas tramas de superfície.
Se tiver atribuído uma Trama de Superfície a qualquer elemento composto ou complexo (pode ser uma Cobertura, Laje ou Malha), depois a Trama de Superfície irá aparecer, independentemente da Visualização Parcial que está activa.
Nota: Tramas de Superfície podem usar Sobreposições Gráficas.
Ver Regras de Sobreposição Gráfica.
Cotas na Visualização Parcial da Estrutura
Cada modo de Visualização Parcial tem o seu próprio conjunto de cotas: pode ter um conjunto de cotas na sua vista Apenas Núcleo e outros conjuntos de cotas nas suas vistas Modelo Completo e Sem Acabamentos. Se comutar entre as definições da Visualização Parcial da Estrutura, as cotas associadas com definições de Visualização anteriores não serão visíveis. Para visualizar novamente as Cotas, regresse à definição de Visualização Parcial da Estrutura na qual as Cotas foram colocadas.

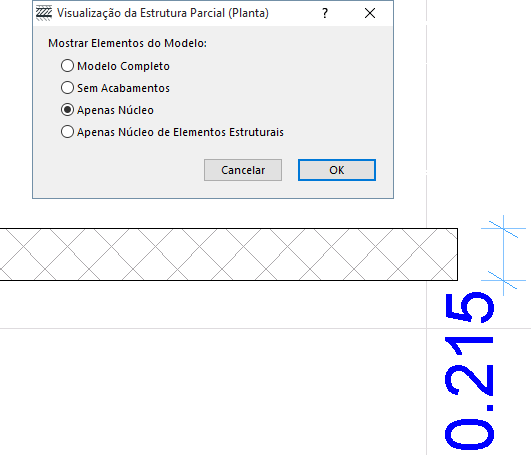

Esta parede é visualizada coma a definição de visualização Apenas Núcleo:

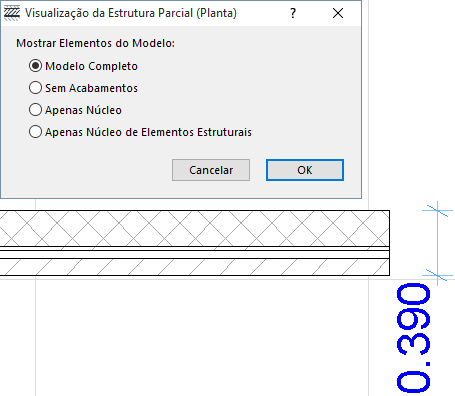

Se comutar agora a definição de visualização para Modelo Completo, a cota apresentada em Apenas Núcleo desaparece e a outra cota - a que foi anteriormente criada com a definição de visualização de Estrutura Completa - aparece.
Pode copiar-colar elementos de cotas entre duas visualizações cujas definições de Visualização Parcial da Estrutura são diferentes. Porém, se tentar colar elementos de cotas que NÃO aparecem na Visualização Parcial da Estrutura, essas cotas serão perdidas depois de as colar.
Intersecções de Elementos Visualizados Parcialmente
As intersecções irão agir da mesma forma como o fazem quando é apresentada a modelo completo: Não existem intersecções de camada a serem apagadas como resultado de uma alteração para a visualização parcial.
